Fraunhofer IBP: Diffusionsoffenes Trocknungssystem für Wände

Platzende Rohre, leckende Armaturen, auslaufende Heizboiler – alle 30 Sekunden wird nach Angaben des Gesamtverbands der deutschen Versicherungswirtschaft GDV hierzulande ein Leitungswasserschaden gemeldet, insgesamt kommt es jährlich zu mehr als einer Million Schäden wegen maroder Wasserleitungen. Gebäudeversicherern entstehen jährlich Kosten von 2,3 Milliarden Euro.

Wände und Fußböden müssen nach Leitungsbrüchen professionell getrocknet werden, Heizen und Lüften reicht in der Regel nicht aus. Wasserschäden in durchnässten Wänden werden bislang mit Standard-Infrarot-Heizplatten (IR-Heizplatten) und Folienzelten in Kombination mit Adsorptionstrocknern behoben, die sehr viel Energie benötigen. Zudem ist die Trocknung oft ungleichmäßig und in Zimmerecken nur schwer zu erreichen.

Mit dem EDF-Trocknungssystem (EDF = Energieeffizient, Diffusionsoffen, Flexibel) haben Forscherinnen und Forscher des Fraunhofer-Instituts für Bauphysik IBP in Stuttgart eine Alternative entwickelt, die energieeffizient, diffusionsoffen und flexibel ist. Labortests bei gleichen Bedingungen an durchnässten Hochlochziegelwänden haben ergeben, dass die Energieeinsparung gegenüber IR-Heizplatten bei gleicher Trocknungszeit mehr als 80% beträgt.

Trocknung direkt am Bauteil

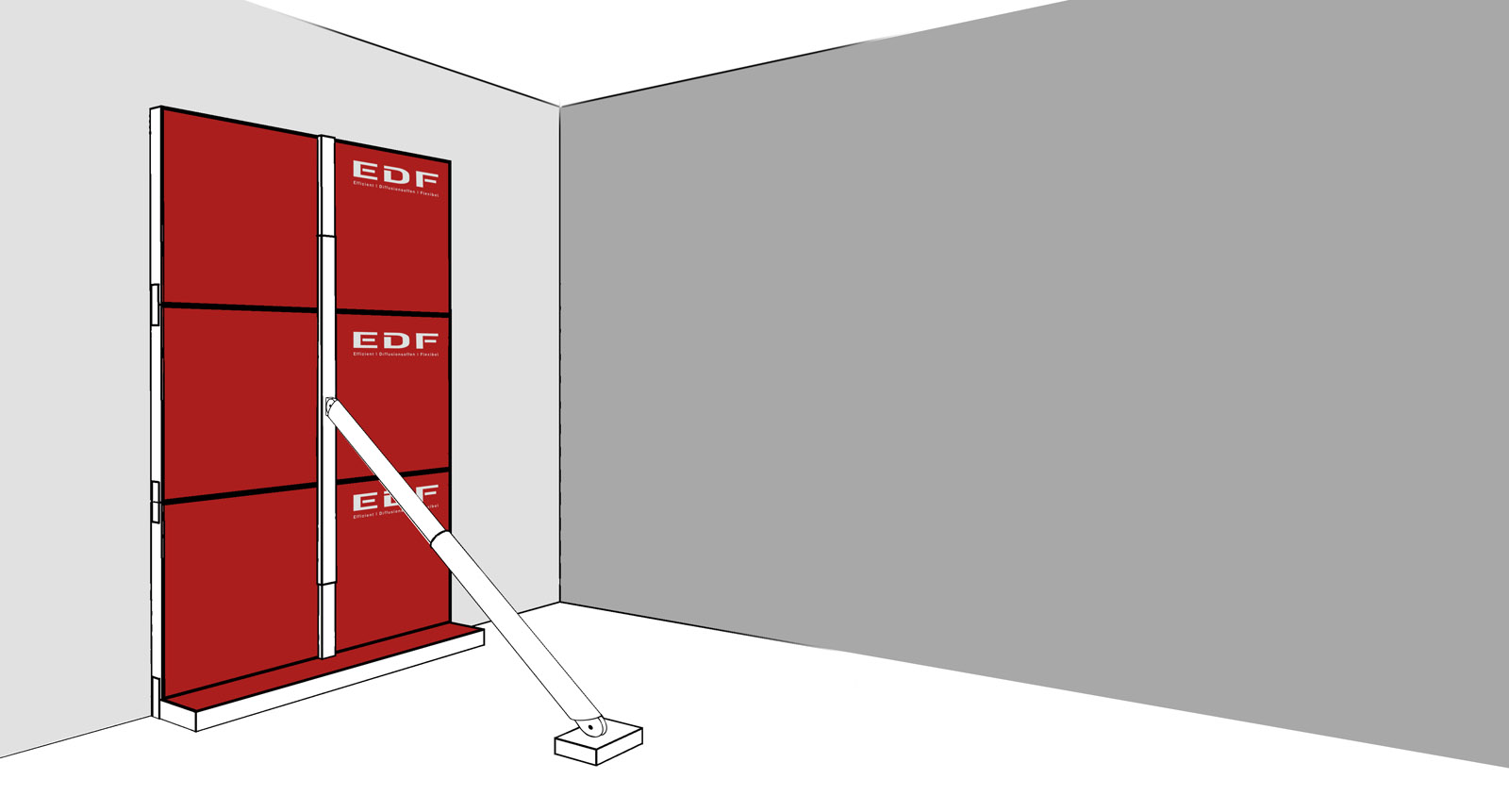

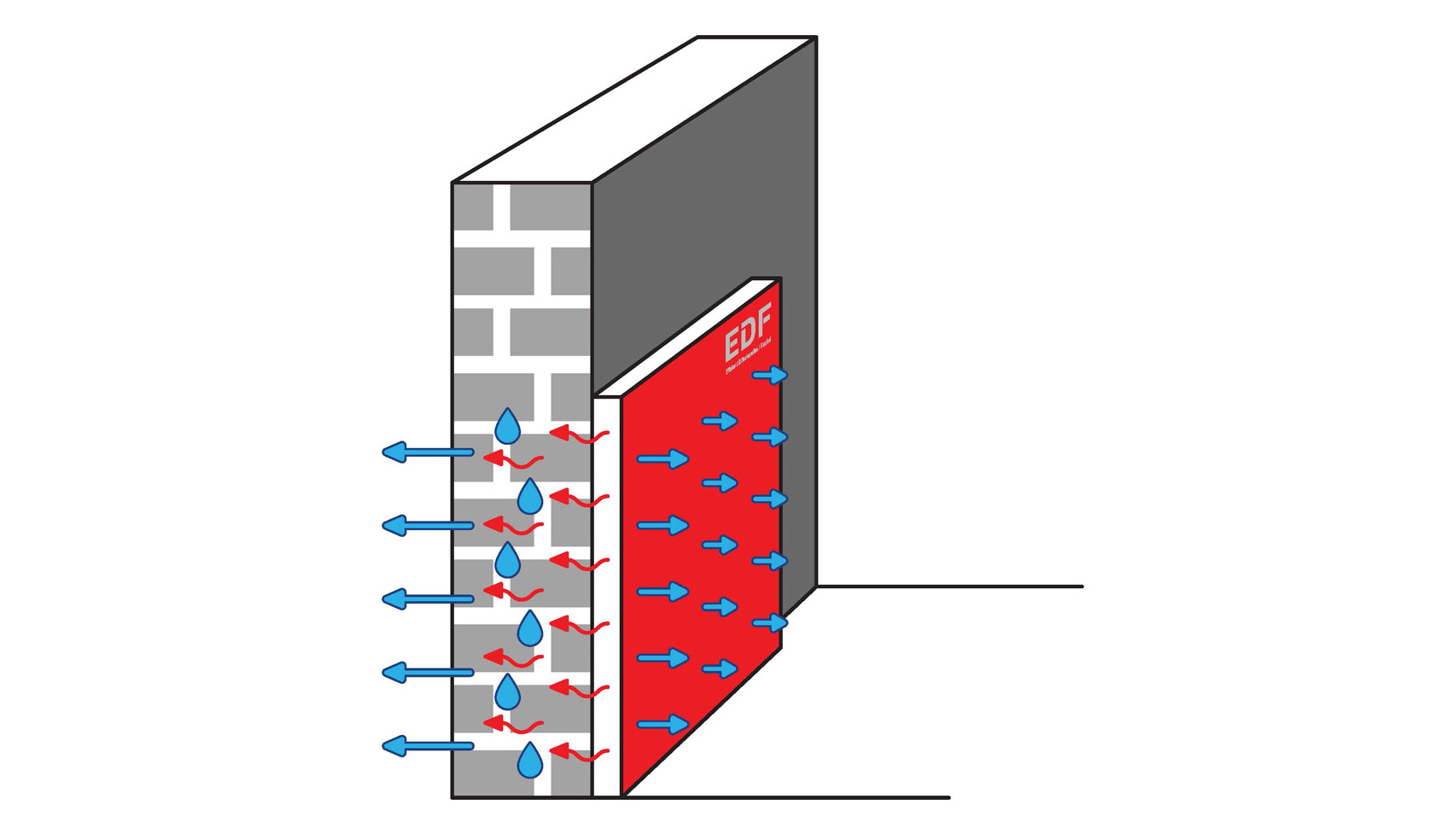

Der Trick: Das 100x50cm große System, das aus einem brandsicheren, diffusionsoffenen Dämmmaterial und einer elektrischen Heizung besteht, wird direkt auf die nasse Innenwand aufgebracht. Dies funktioniert auch auf gekrümmten Oberflächen bzw. runden Wänden. Ein Sensor regelt die Temperatur der Heizung. Wird diese erhöht, setzt die Trocknung ein. Die diffusionsoffene Dämmung auf der Rückseite des zum Patent angemeldeten EDF-Trocknungsmoduls minimiert die Wärmeverluste und lässt gleichzeitig die Feuchte ungehindert durch.

"Unser System ist besonders effizient, da die Wärme direkt an die Wand abgegeben wird, während IR-Paneele im Abstand zur Wand aufgestellt sind und somit zum Großteil den Raum beheizen. Ein weiterer Unterschied: Die Trocknung mit unserem EDF-Modul ist temperaturgeregelt", erläutert Dipl.-Ing. Andreas Zegowitz, Wissenschaftler am Fraunhofer IBP. "Um eine Hochlochziegelwand mit einer Dicke von 11,5cm zu trocknen, haben wir im Prüfstand 12 bis 14 Tage benötigt. Üblicherweise fallen hierfür zwei bis drei Wochen an."

Ein weiterer Vorteil des leicht zu installierenden EDF-Systems: Die Trocknung erfolgt gleichmäßig und geräuschlos. Aufgrund des geringen Gewichts lässt es sich problemlos transportieren.

Mit der Simulationssoftware WUFI vom Fraunhofer IBP ist das Forscher-Team in der Lage, Trocknungsvorgänge zu berechnen, die Trocknungsdauer und die dafür erforderliche Energie zu prognostizieren und so die Entwicklungskosten zu senken. Mithilfe des Tools optimieren Zegowitz und seine Kolleginnen und Kollegen den Prototyp. Im nächsten Schritt sind Praxistests in Gebäuden mit realen Wasserschäden geplant: Ende September bis Ende Dezember 2018 finden die Feldversuche statt. Der Marktstart des EDF-Moduls ist für Sommer 2019 vorgesehen.

Vom 14. bis 19. Januar wird der Prototyp des EDF-Trocknungssystems erstmals auf der Messe BAU in München am Fraunhofer-Gemeinschaftsstand präsentiert.
