Varicool Carbon: Heiz- und Kühldecken auf Graphitbasis
Die Heiz- und Kühldeckensysteme Varicool Carbon A und Varicool Carbon S von Zent-Frenger Energy Solutions nutzen hochleitfähiges Graphit zur Wärmeübertragung und erreichen damit bis zu 25% höhere Leistungen sowie ein bis zu 60% geringeres Gewicht als herkömmliche Lösungen. Die Systeme eignen sich für geschlossene Metalldecken sowie fugen- und richtungslose Deckenoberflächen.
Mit den graphitbasierten Deckensystemen stößt Zent-Frenger Energy Solutions in Leistungsbereiche vor, die bisher alternativen Technologien vorbehalten waren. So lassen sich nun auch höhere Kühllasten ohne zusätzliche Klima- oder Lüftungsgeräte bewältigen, z.B. in sonnendurchfluteten Foyers. Dabei erschließen die Systeme nicht nur neue Einsatzmöglichkeiten für Heiz- und Kühldecken, sondern sorgen gleichzeitig auch für eine größere Flexibilität bei den etablierten Anwendungen. Die höhere Leistung der einzelnen Deckenelemente gestattet eine bis zu 20% geringere Belegung, was neben reduzierten Systemkosten auch mehr Gestaltungsfreiheit mit sich bringt. Bei gleicher Belegung werden niedrigere Systemtemperaturen für Wärmepumpen oder die freie Kühlung erreicht, was zu deutlichen Energieeinsparungen führt.
Für die Umsetzung als geschlossene Metalldecke bietet der Spezialist für die Gebäudetemperierung die Produktausführung Varicool Carbon A. Hierbei werden aus Kupferrohrmäandern bestehende Heiz- und Kühlregister vollumfänglich in eine Matrix aus hochwärmeleitfähigem Graphit eingebettet. Anschließend werden die leichten Registerplatten in die Deckenverkleidung eingeklebt. Die Befestigung ist dann im Bandraster-, Klemm- oder Einhängesystem sowie als Kassettendecke im Einlegesystem möglich, wobei das Flächengewicht lediglich ca. 10 kg/m² beträgt. Fertig über flexible Schläuche angeschlossen und hydraulisch abgeglichen erreicht die Decke eine Kühlleistung von 94 W/m² (∆ϑ = 8 K) sowie eine Heizleistung von 133 W/m² (∆ϑ = 15 K).

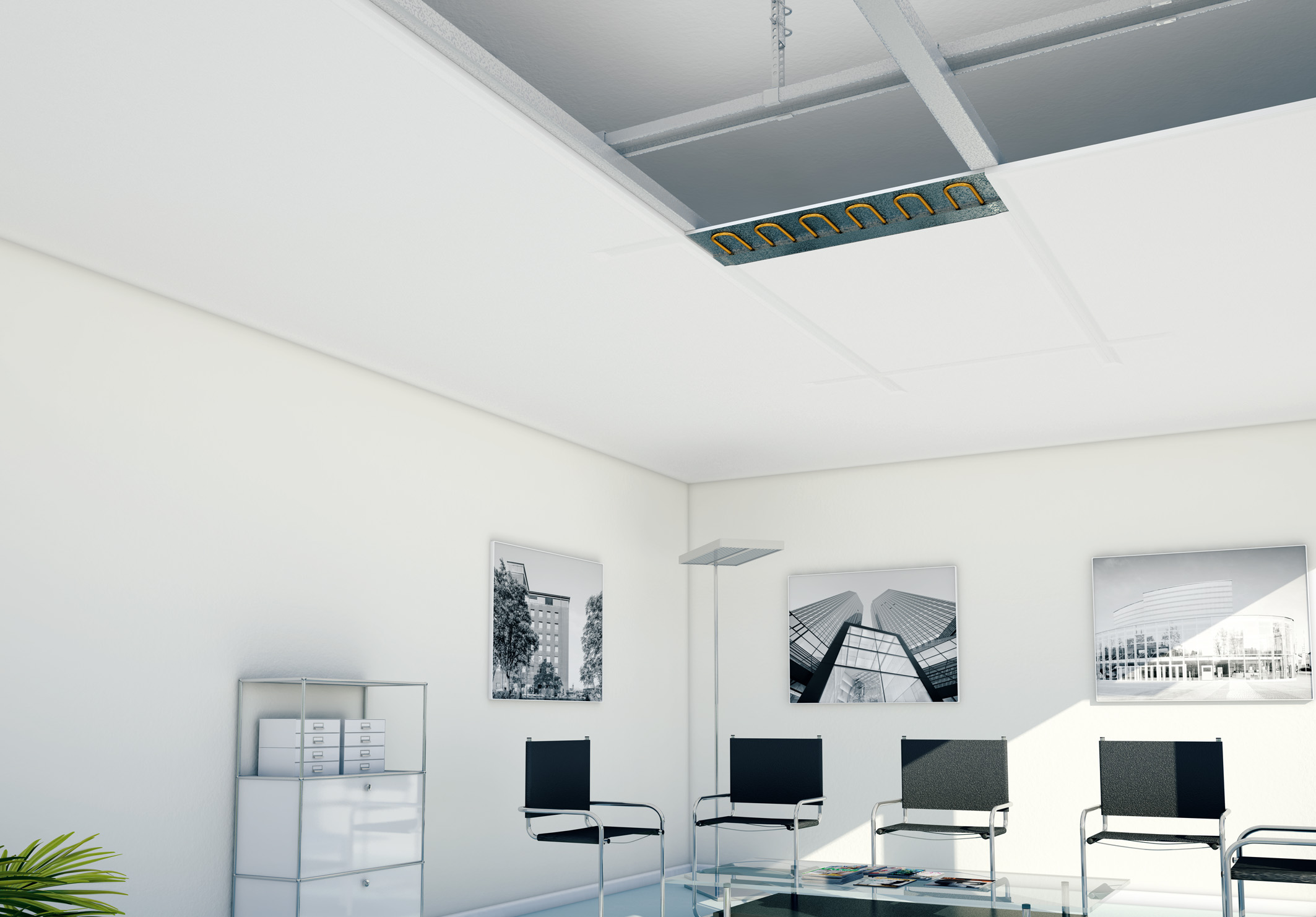

Speziell für Bereiche mit sehr hohen thermischen Lasten und besonderen architektonischen Ansprüchen wurde die Produktausführung Varicool Carbon S entwickelt. Durch das Verpressen von zwei vliesbeschichteten Graphitplatten mit einem dazwischen liegenden Kupferregister entstehen eigensteife Heiz- und Kühlelemente, die sich nach einer vollflächigen Verspachtelung zu einer fugen- und richtungslosen Deckenoberfläche zusammenfügen. Die Montage der mit einem Flächengewicht von nur ca. 6 bis 8 kg/m² sehr leichten Kühlelemente erfolgt dabei genau wie bei einer normalen Gipskartonplatte. Durch die vollflächige Verwendung von Graphit zur Aktivierung der Deckenflächen werden hier sehr hohe Leistungen für das Kühlen (100 W/m², ∆ϑ = 8 K) und Heizen (145 W/m², ∆ϑ = 15 K) erreicht, die zudem mit kurzen Reaktionszeiten bei homogener Wärmeverteilung über die gesamte Oberfläche einhergehen.
Grundlage für die herausragenden Eigenschaften beider Deckensysteme ist die Verwendung des hochleitfähigen und leichten Werkstoffs Ecophit. Dieser basiert auf expandiertem Naturgraphit und wurde vom Technologiepartner SGL Group entwickelt. Durch das Expansionsverfahren werden die Kohlenstoffschichten auseinandergetrieben und das Volumen der der kleinen Graphitschuppen um das 200- bis 400-fache vergrößert. Damit reduzieren sich die Dichte und entsprechend auch das Gewicht deutlich. Gleichzeitig steigt bei der Verdichtung zur Platte die Wärmeleitfähigkeit, wodurch ein für Klimaanwendungen optimaler Werkstoff entsteht. Ecophit ist zudem temperaturbeständig und vollständig recyclingfähig.
