Heizlast schätzen oder berechnen? Smarte adaptive Regelung mit Blossom-ic

Robin Pomreinke

Heizlastberechnungen von Bestandsgebäuden müssen entsprechend GEG nach der Norm DIN EN 12831 durchgeführt werden. Dabei wird zwischen „Berechnung nach Standardverfahren“ und „Schätzung aus Wärmemengenmessungen und Verbrauchsdaten“ unterschieden. Das Unternehmen Blossom-ic stützt sich auf eine digitale messwertgestützte adaptive Regelung von Thermostaten im Informationsverbund. Dabei erfolgt aus den Betriebsdaten des Systems (Raumist- und Raumsolltemperaturen, Vor- und Rücklauftemperaturen, Ventilpositionen) über ein Gateway eine rechnergestützte, kontinuierliche, funktionelle sowie energetische Analyse und Optimierung der Gebäudebeheizung.

Für den Auftragnehmer ist die Ermittlung einer Heizlast für weiterführende investive Maßnahmen oder Inanspruchnahme von Fördermitteln relevant und daher stellt sich die Frage, ob dem Auftraggeber und dem Steuerzahler eine „Schätzung“ zugemutet werden kann. Dazu vertreten Herr Dr.-Ing. Jörg Walther, Beratender Ingenieur und Bausachverständiger und Herr Dr.-Ing. Martin Donath, ratiodomo Ingenieurgesellschaft, gegenüber der blossom-ic intelligent controls AG folgende Position:

Die Schätzung basiert auf realen, von subjektiven Wertungen freien, Messwerten des Verbrauchs, der sich aus den zeitabhängig sich verändernden thermodynamischen und hygrothermischen Eigenschaften des Gebäudes, des jeweiligen Standortes und der Nutzungsform eines Gebäudes ergibt.

Dabei kann die Ermittlung der Heizlast entweder durch die Bildung einer Gebäudekennlinie als Regressionsgerade aus Einzelwerten von Wärmeleistungen oder vereinfacht nach Vollbenutzungsstunden erfolgen. Das folgende Bild zeigt das Prinzip der Gebäudekennlinie aus Einzelwerten von Brennstoffleistungen, vermindert um die Erzeugungsverluste, wie sie in den Energieeffizienzdienstleistungen der Ratiodomo Ing.-GmbH seit 2006 projektbezogen erstellt, in der DIN EN 12831 beschrieben und als Entscheidungsbasis für die Erneuerung von Wärmeerzeugern oder Vereinbarung von Anschlusswerten verwendet wird.

Alt-Text: „Diagramm zur Darstellung der Leistungspunkte eines Heiz-Kühlsystems in Winter-, Übergangs- und Sommerperioden, mit variierenden Temperatur- und Leistungsniveaus zur Optimierung der Energieeffizienz in Gebäuden.“.

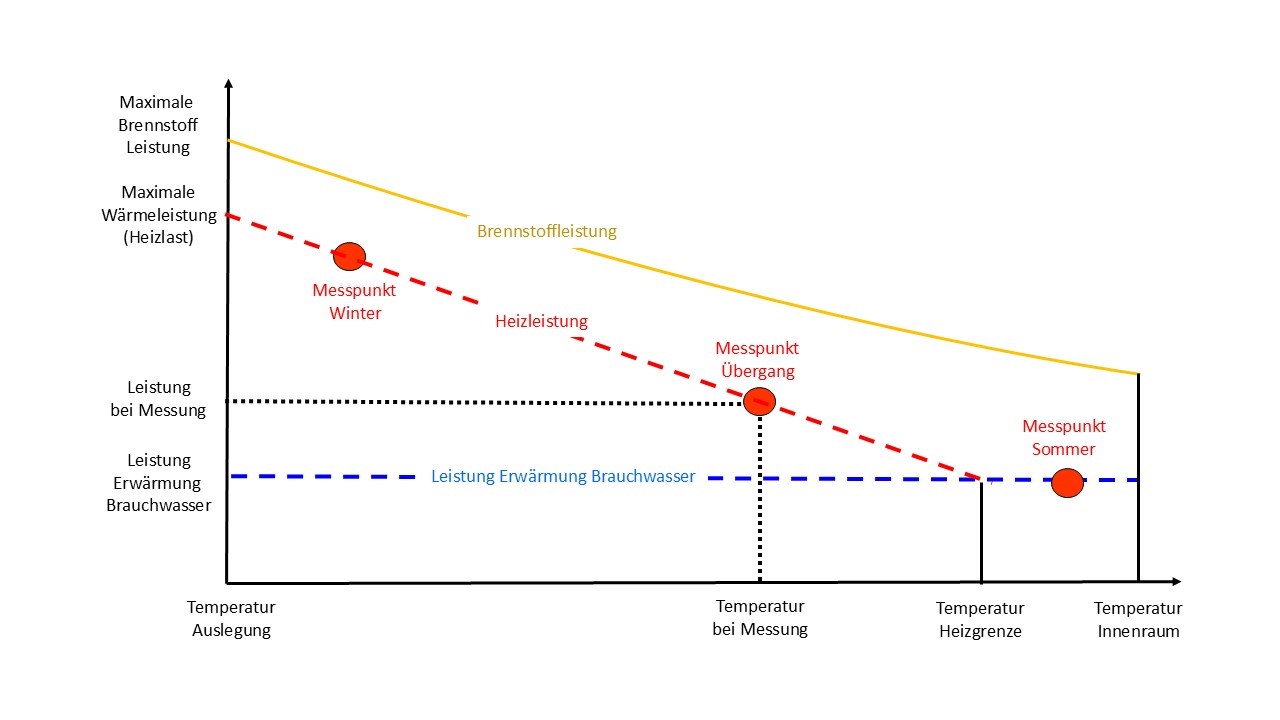

Bild 1: Prinzip einer Gebäudekennlinie.

Die Berechnung erfolgt demgegenüber auf der Basis von Berechnungsmodellen und Laborwerten für neu zu erbauende Gebäude durch unterschiedlich qualifizierte Personen mit jeweils unterschiedlichen Programmen und jeweils unterschiedlichen subjektiven Wertungen, Vorgehensweisen und Genauigkeitsanforderungen. Insbesondere wird dabei eine praktikable Kosten-Nutzen-Relation angestrebt. Ein Bestandsgebäude hat sich über die Zeit durch die Nutzung, eventuelle Umbauten und den Einfluss des Wetters verändert.

So fiel bereits in einem Projekt für die WIRO Wohnen in Rostock Wohnungsgesellschaft mbH (Optimierung der Heizanlagen für 74 Gebäude im Jahr 2008) auf, dass trotz ähnlichem Anlagen- und Nutzerverhalten signifikante Verbrauchsunterschiede bei typgleichen Gebäuden auftraten. Die Ursachenklärung ergab in diesen Gebäuden insbesondere erhöhte Feuchtewerte in der Hülle.

Wie sieht es in der Realität z.B. bei der Ermittlung eines U-Wertes im Bestand aus?

Der Transmissionswärmeverlust stellt die Wärmeleistung dar, die über die thermische Hülle eines Raumes bzw. Gebäudes (Wände, Decken, Türen und Fenster, Dach und Boden) aufgrund von Temperaturunterschieden von der wärmeren zur kälteren Seite transportiert wird. Es ist klar, dass die großen Flächen dieser Bauteile enormen Einfluss auf den realen Verbrauch an Wärmeenergie haben. Der zu ermittelnde U-Wert (Wärmedurchgangskoeffizient) soll zudem zusätzliche Faktoren berücksichtigen.

Beispiele sind:

  • Luftspalte in der Dämmung, welche den Wärmedurchgang erhöhen,
  • Mechanische Befestigungselemente, die zusätzliche Wärmebrücken erzeugen können,
  • Wasseransammlungen durch Niederschlag auf Umkehrdächern, welche die Dämmwirkung reduzieren.

Die Ermittlung der U-Werte soll nach entsprechenden Normen (z.B. DIN EN ISO 6946) erfolgen. In der Praxis kann man den U-Wert von Außenwänden oft nur nach Altersklasse des Gebäudes schätzen, da der Aufbau der Wand nicht bekannt ist. Sie müsste also geöffnet werden.

Alt-Text: „Fassade eines historischen Gebäudes mit modernen energieeffizienten Klimatisierungsanlagen und erweiterter Barrierefreiheit; Fachleute begutachten die innovative Integration in einer urbanen Umgebung.

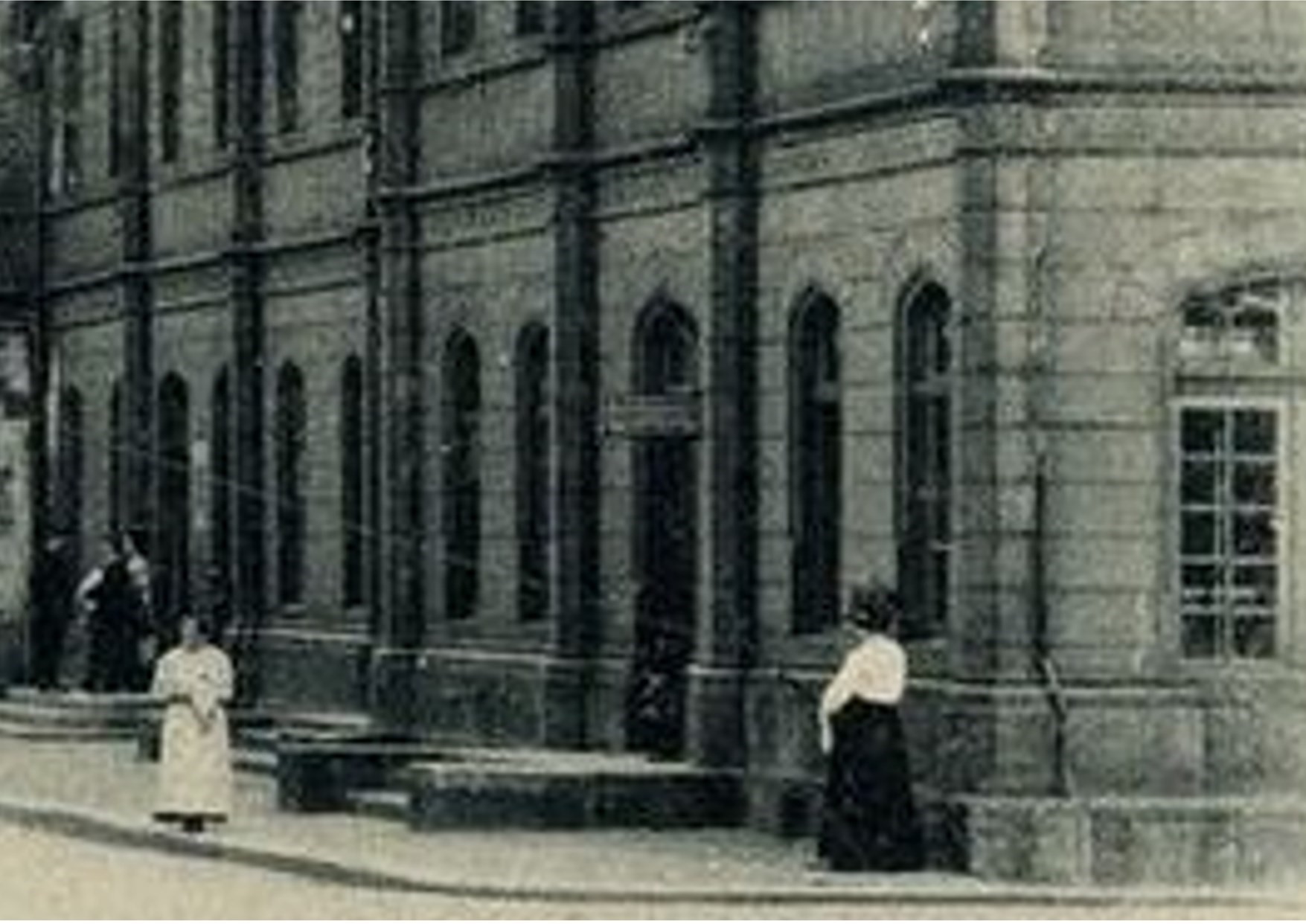

Bild 2: Beispiel eines historischen Gebäudes: Welchen U-Wert hat Außenwand?

Aber wer öffnet im Zusammenhang einer Heizlastberechnung die historische Außenwand, bestimmt die Geometrie (Bilder 3 und 4) und die Baustoffeigenschaften (Bilder 5 und 6), die den U-Wert des gesamten Wandaufbaues wesentlich beeinflussen?

Und wer bestimmt die Rohdichte und die Wärmeleitfähigkeit von Ziegeln, Natursteinen und anderen mineralischen (kapillarporösen) Baustoffen (Bild 5), die erheblichen Schwankungen unterliegt? Die Wärmeleitfähigkeit wird hier wesentlich vom Luftporengehalt (Porosität) beeinflusst.

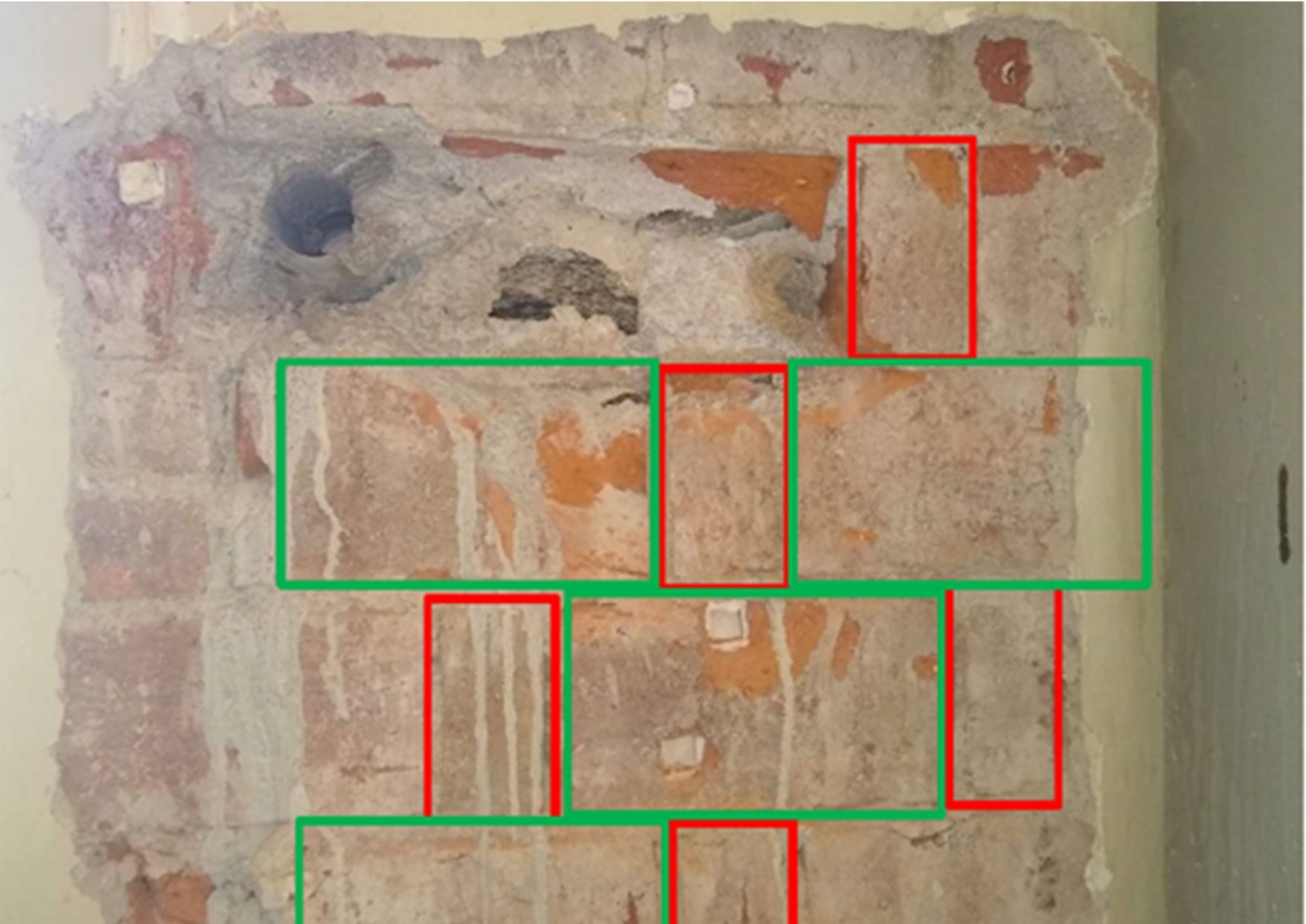

Alt-Text: „Innovative Wandkonstruktion mit offengelegtem Mauerwerk und Beton, hervorgehoben durch Farbmarkierungen zur Analyse von Energieeffizienz in der Gebäudetechnik.
Bild 3: Innenschale im Binder-Läuferwechsel.
Alt-Text: "Diagramm zur Wärmeleitfähigkeit von Baumaterialien: Sandstein mit 1,8 W/mK, Graugneis in Mörtel mit 3,3 W/mK und 10 cm Ytong Multipor. Relevante Informationen für Entscheider im Bereich energieeffizientes Bauen und Materialwahl.

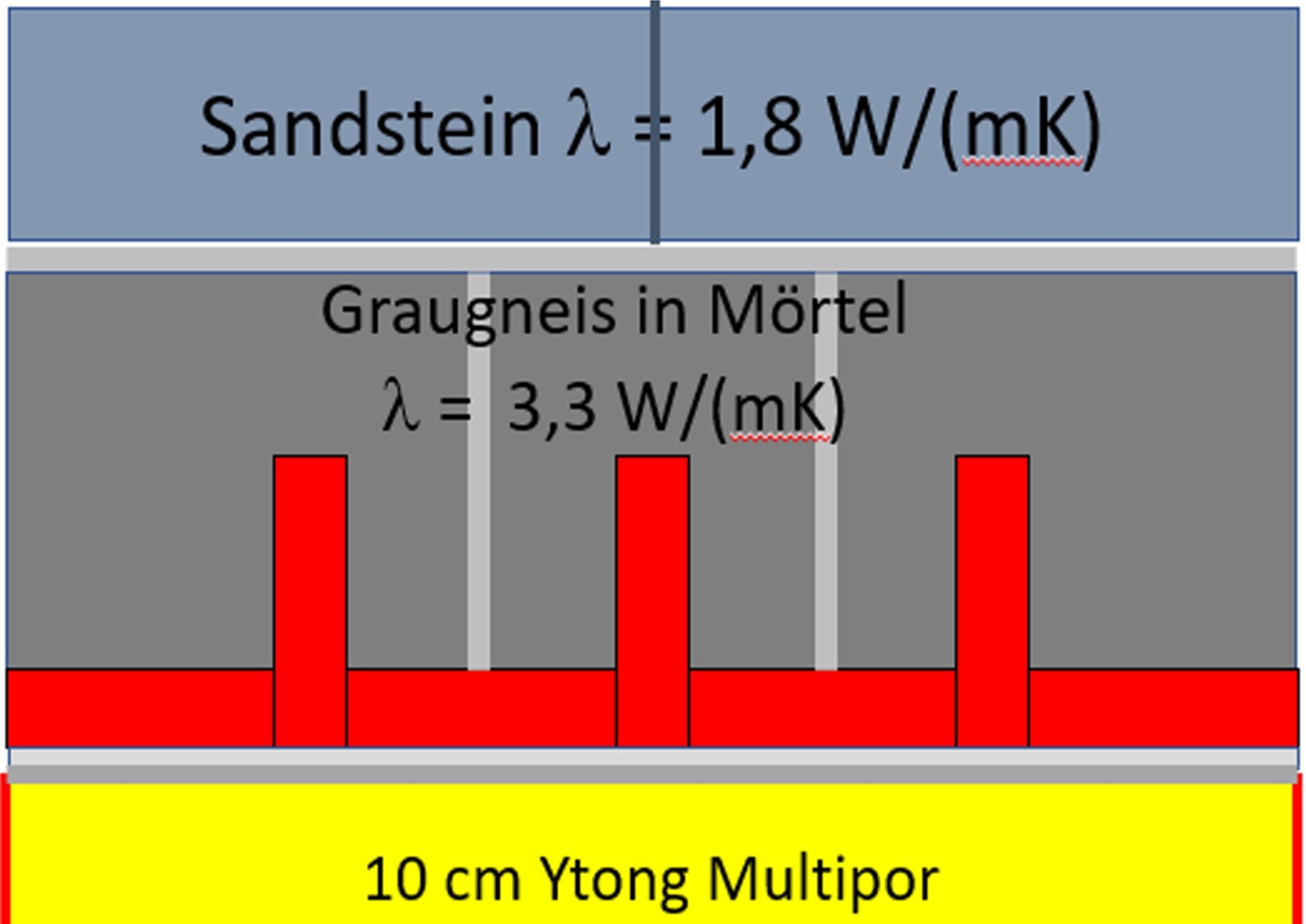

Bild 4: Horizontalschnitt Berechnungsmodell mit Innendämmung.
ALT-Text: "Balkendiagramm zur Darstellung der Wärmeleitfähigkeit gegenüber der Dichte von Vollziegeln, mit ansteigenden Werten von links nach rechts, relevant für TGA-Planer und Fachhandwerker in der Gebäudetechnik.

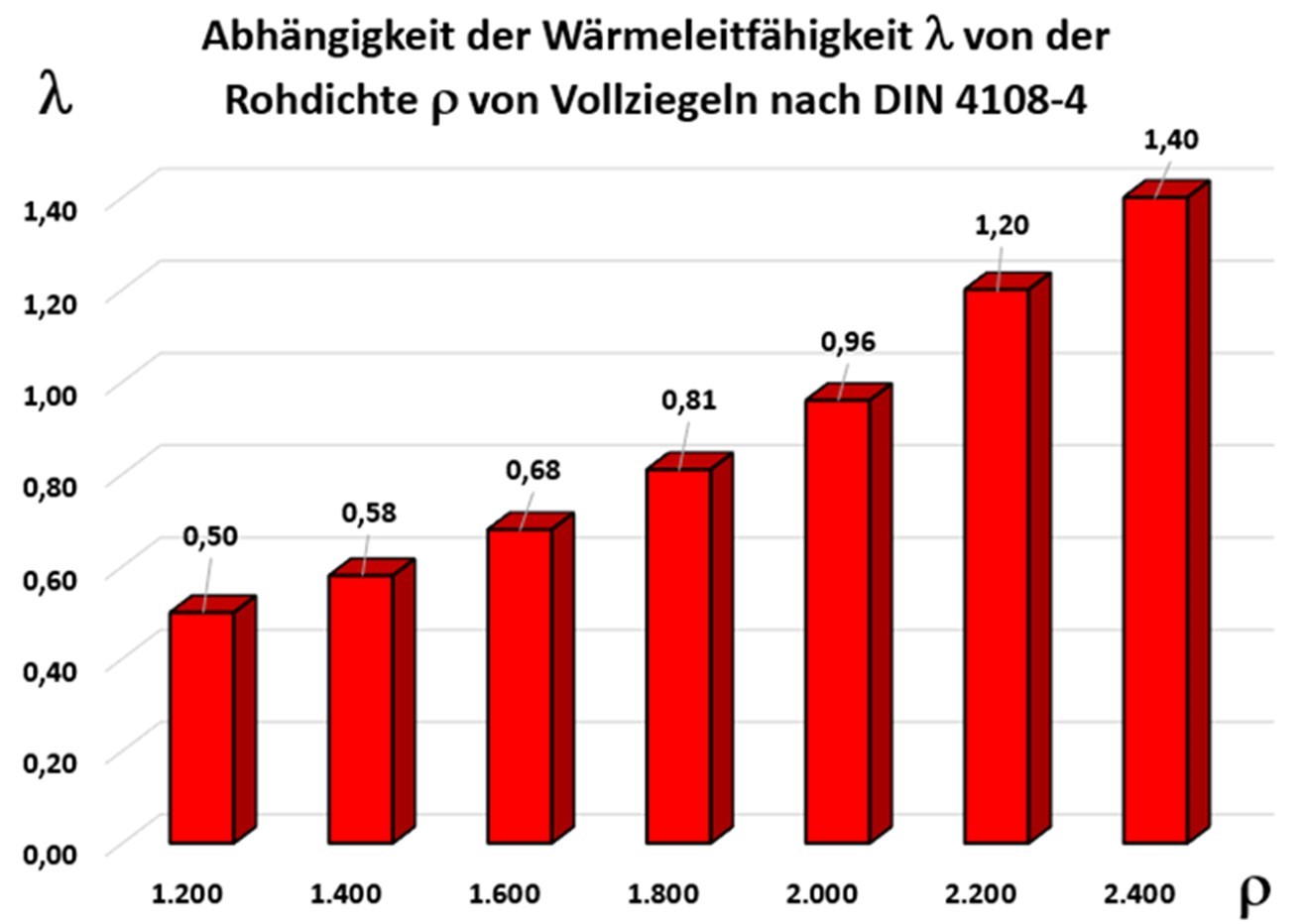

Bild 5: Rohdichte in kg/m³ und Wärmeleitfähigkeit von Vollziegeln in W/(mK).
Alt-Text: „Vergleich der Wärmeleitfähigkeit verschiedener Natursteine, einschließlich Basalt, Gneis, Granit, Marmor, Schiefer sowie weicher und harter Kalkstein und Sandstein – entscheidend für die Auswahl in der energieeffizienten Gebäudetechnik.“.

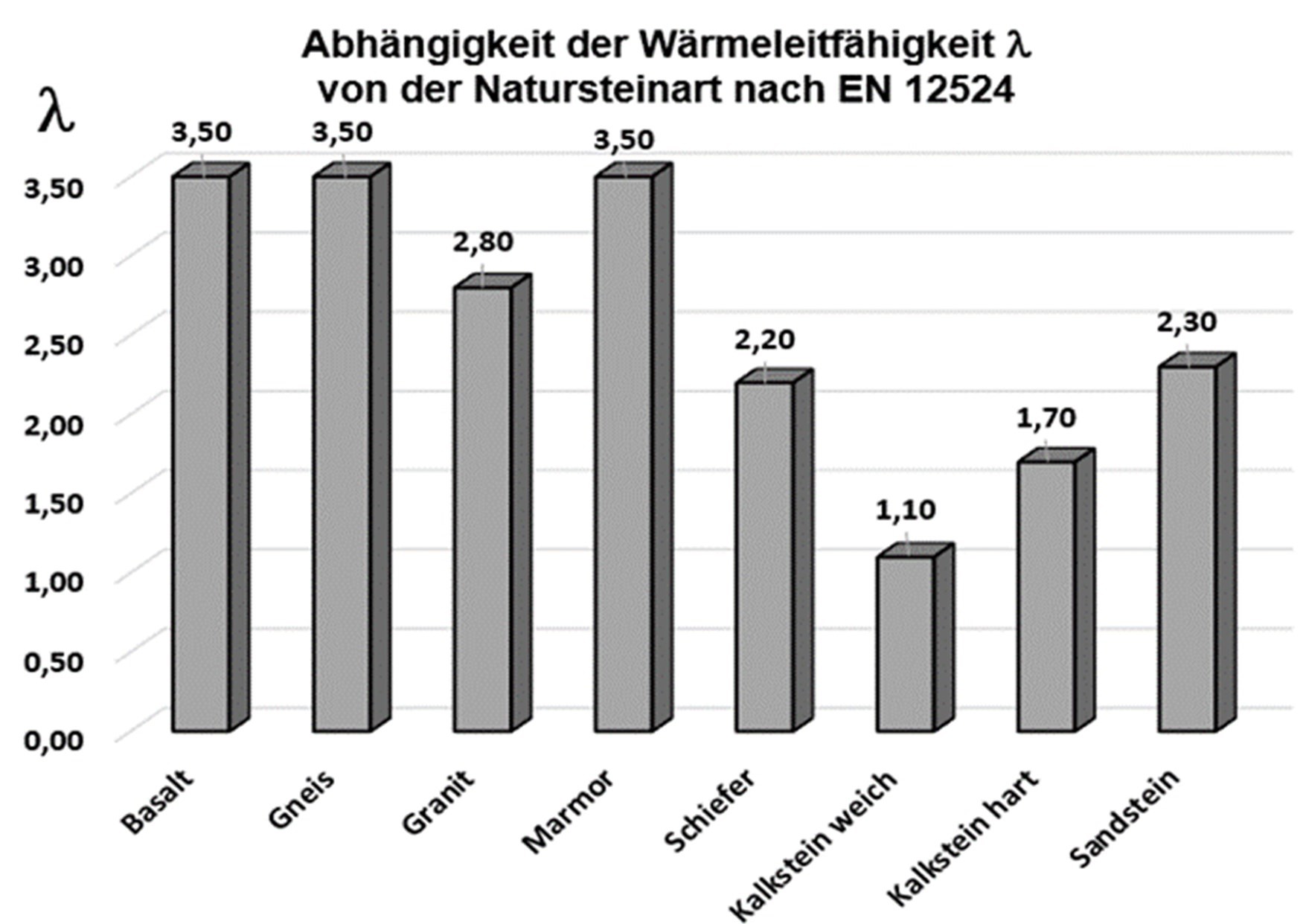

Bild 6: Normierte Bemessungswerte der Wärmeleitfähigkeit von Natursteinen in W/(mK).

Oder wer misst denn den Feuchtegehalt des Baustoffes? Je nach Umgebungsfeuchte, welcher der Baustoff ausgesetzt ist, steigt sein Feuchtegehalt zunehmend an. (Bild 7). Die Wärmeleitfähigkeit wird von diesem Feuchtegehalt signifikant geprägt (Bild 8).

Alt-Text: „Diagramm zur Darstellung des relativen Wassergehalts in von der Luftfeuchtigkeit mit exponentiellem Anstieg, relevant für Heizungs- und Klimatechnik sowie Energieeffizienz in Gebäuden.

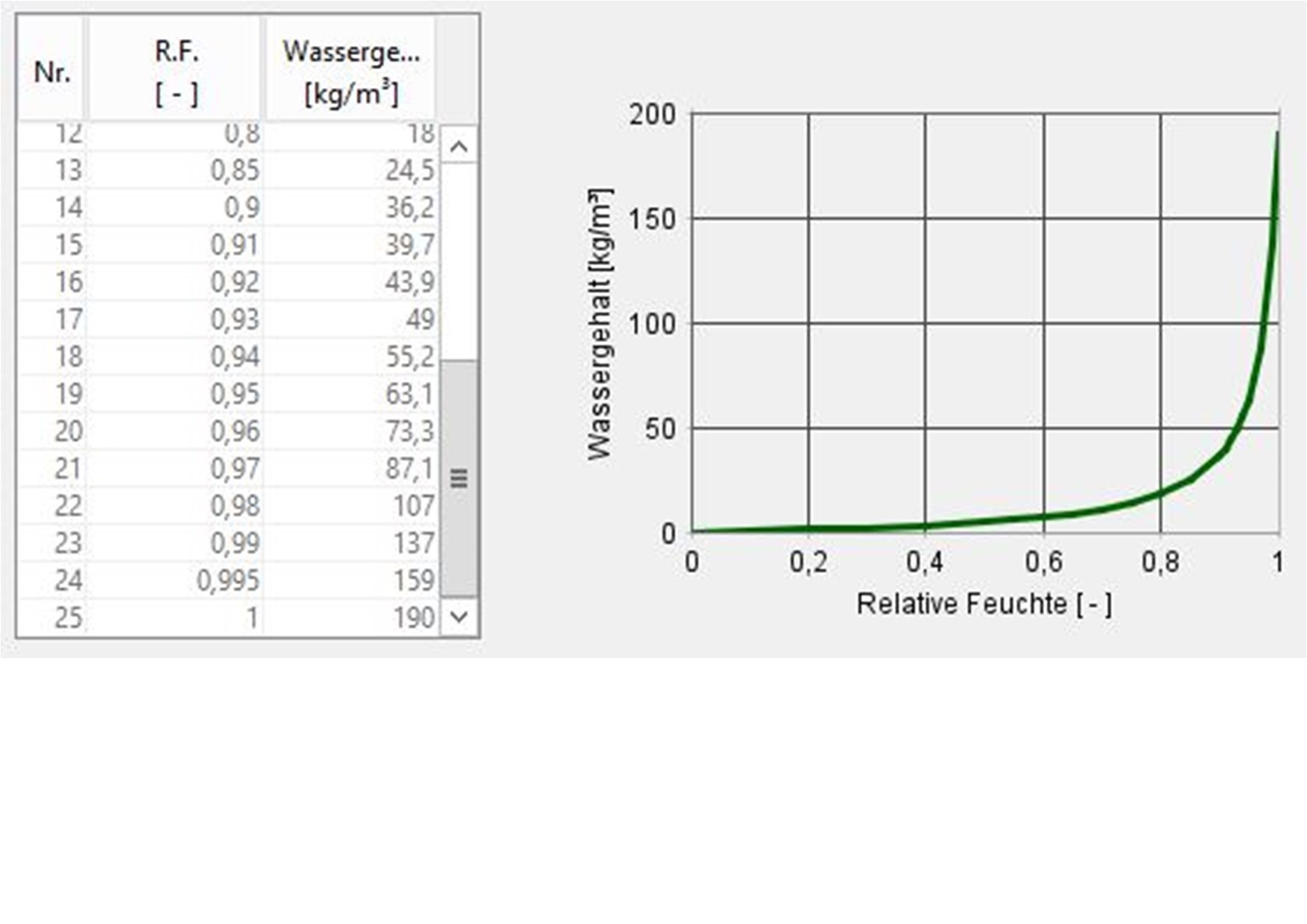

Bild 7: Laborergebnisse und Feuchtespeicherfunktion am Beispiel eines Vollziegels .
ALT-Text: "Diagramm zur Darstellung der Wärmeleitfähigkeit in vom Wassergehalt in Baumaterialien, mit einer Tabelle, die spezifische Datenpunkte für Wassergehalt und entsprechende Wärmeleitfähigkeitswerte zeigt. Relevanz für SHK-Betriebe und TGA-Planer in Bezug auf Materialauswahl zur Optimierung der Energieeffizienz von Gebäuden .

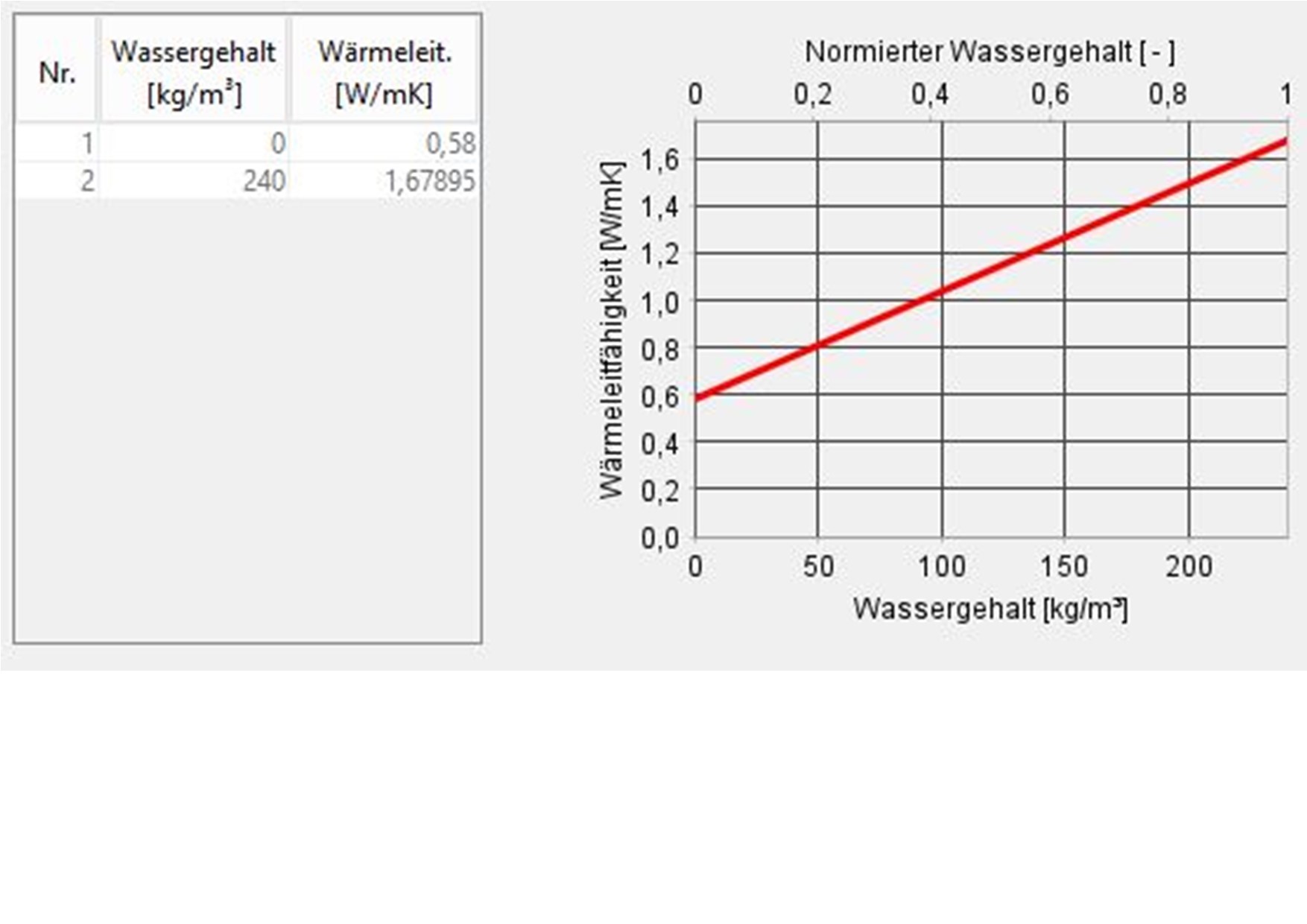

Bild 8: Laborwerte und feuchteabhängige Wärmeleitfähigkeit am Beispiel eines Vollziegels.

Bei einer Wärmeleitfähigkeit des Ziegels von 0,6 W/(mK) wird beispielsweise bei stationärer Nachweisführung gemäß DIN 4108-3 (Glaser-Verfahren) z.B. ein U-Wert von 1,156 W(m²K) ermittelt. Bei einer Wärmeleitfähigkeit des Ziegels von 1,2 W/(mK) würde sich der U-Wert auf 1,899 W(m²K) erhöhen. Das entspräche einer Steigerung um 39%. Und wer berücksichtigt bei der Heizlastberechnung von Fassaden den Einfluss des Schlagregens aus der Hauptwindrichtung (Bild 9).

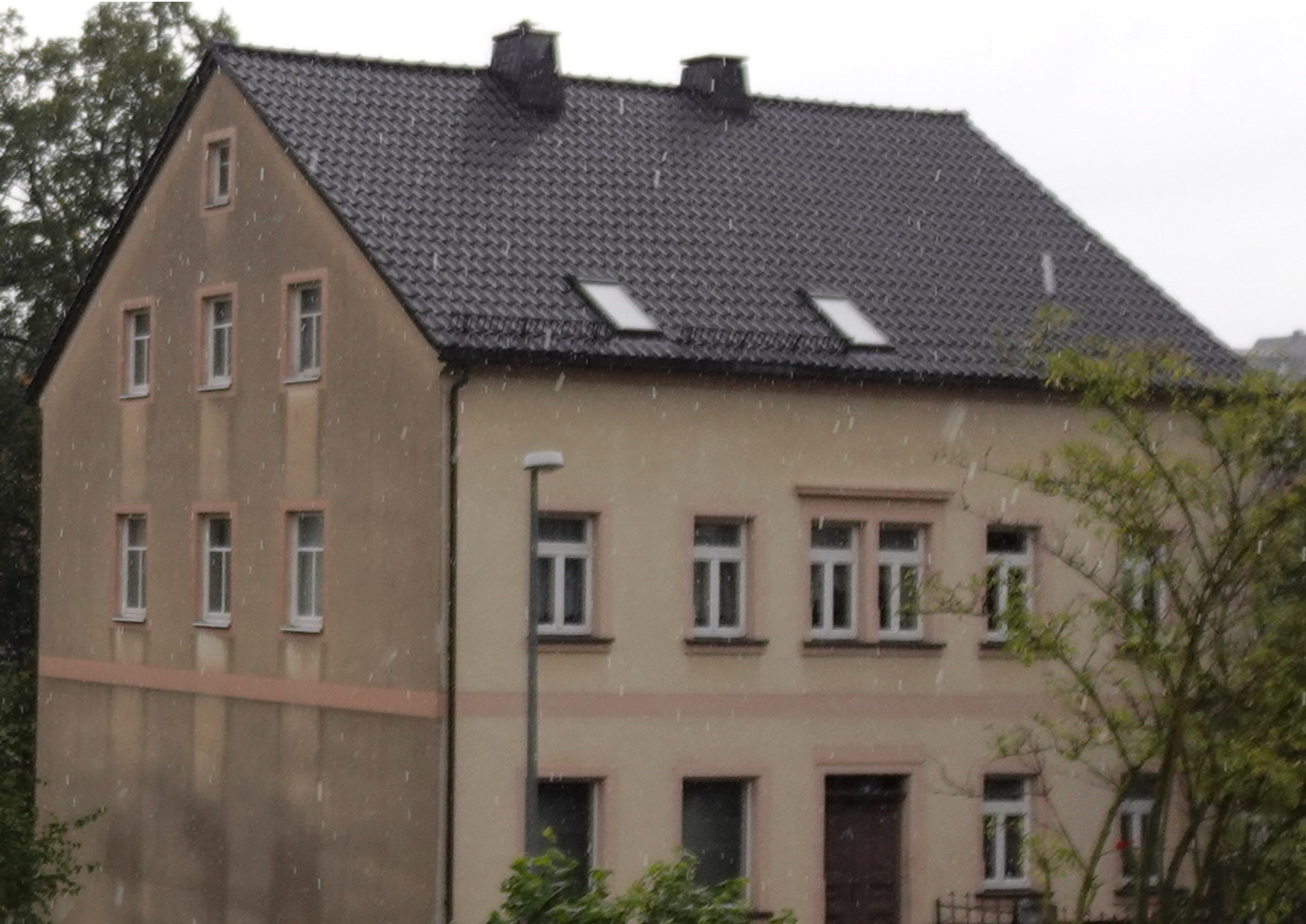

Aktuelles Beispiel eines energieeffizienten Zweifamilienhauses mit moderner Gebäudetechnik, ausgestattet mit Photovoltaikanlage und energiesparender Dämmung. Ideal für TGA-Planer und Architekten, die nachhaltige Lösungen integrieren möchten.
Bild 9: Beispiel unterschiedlicher Feuchtezustände an nicht wasserabweisenden Fassaden.

Allein die Schlagregensicherheit (Wasseraufnahmekoeffizient w in kg/(m2h0,5) der zur Hauptwindrichtung orientierten Fassadenfläche kann darüber entscheiden, dass der Gesamtwassergehalt der Außenwände sich von Jahr zu Jahr „hochschaukelt“ (Bild 10).

Aktuelle Grafiken zur Veränderung des Gesamtwassergehalts zwischen 2025 und 2034, mit dänischen Schwankungen in der Gebäudetechnikbranche, die auf saisonale Effekte und Umstellungen bei wasserbasierten Heiz- und Kühlsystemen in B2B-Projekten hinweisen.

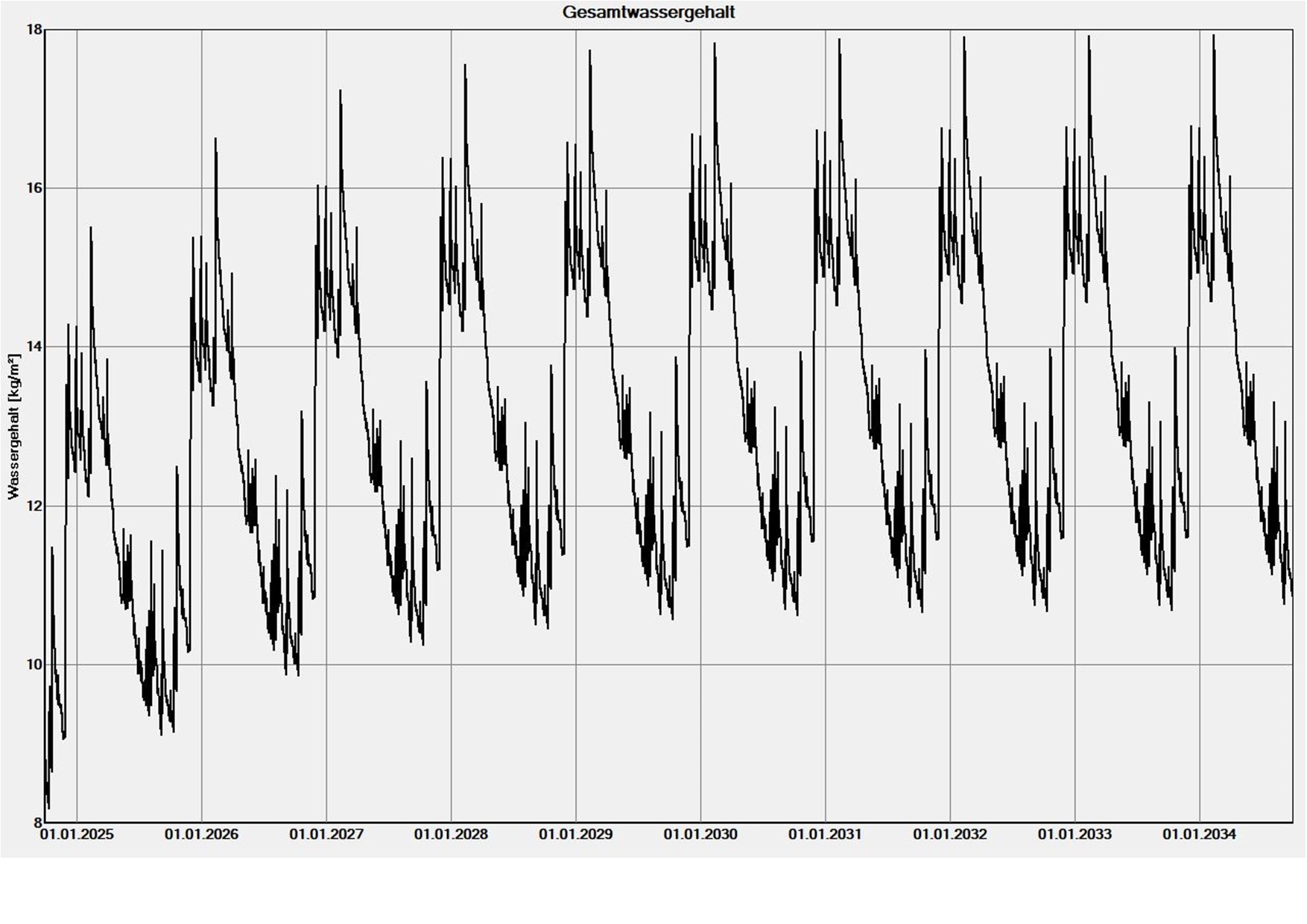

Bild 10: Gesamtwassergehalt bei nicht wasserabweisender Fassade (w = 1,0 kg/(m²h0,5).

Nicht nur die Heizlastberechnung, sondern auch die Erstellung von Gebäudeenergieausweisen auf der Grundlage des Energiebedarfs wird unter solchen Unsicherheiten ausgeführt. Die Flächen der thermischen Gebäudehülle haben (neben ihrem Volumen) demnach eine signifikante Bedeutung.

Abweichungen bis zu 30 Prozent

Bei der aktuell praktizierten „Berechnung“ der U-Werte bei Bestandgebäuden muss mit einer Abweichung in der Größenordnung bis ± 30 % ausgegangen werden. Vor dem Hintergrund dieser risikobehafteten Annahmen zum Energiebedarf empfiehlt die Blossom-ic intelligent controls AG deshalb aus bauphysikalischer Sicht die belastbare Übernahme von Mess- bzw. Verbrauchsdaten in KI-gestützte Berechnungsalgorithmen für die typischen Lastsituationen im Gebäudebestand, wie das bereits vom Unternehmen entwickelt wird.

Robin Pomreinke ist Vertriebsleiter bei der Blossom-ic intelligent controls AG.
