Fakten zur DIN 12831: Wie wird eigentlich die Heizlast berechnet?
Die DIN 12831 legt fest, mit welchem Verfahren die Heizlast eines Gebäudes berechnet werden kann. Um den Einstieg in eine solche Norm zu erleichtern, nimmt man sich keinen kritischen Sonderfall vor, bei dem eventuell auch Spezialisten ausrasten. Für den Einstieg reicht ein Standardfall mit geringem Schwierigkeitsgrad. Hat man den erstmal kapiert, läuft es irgendwann auch mit schwierigeren Typen.
Einfacher Standard-Raum

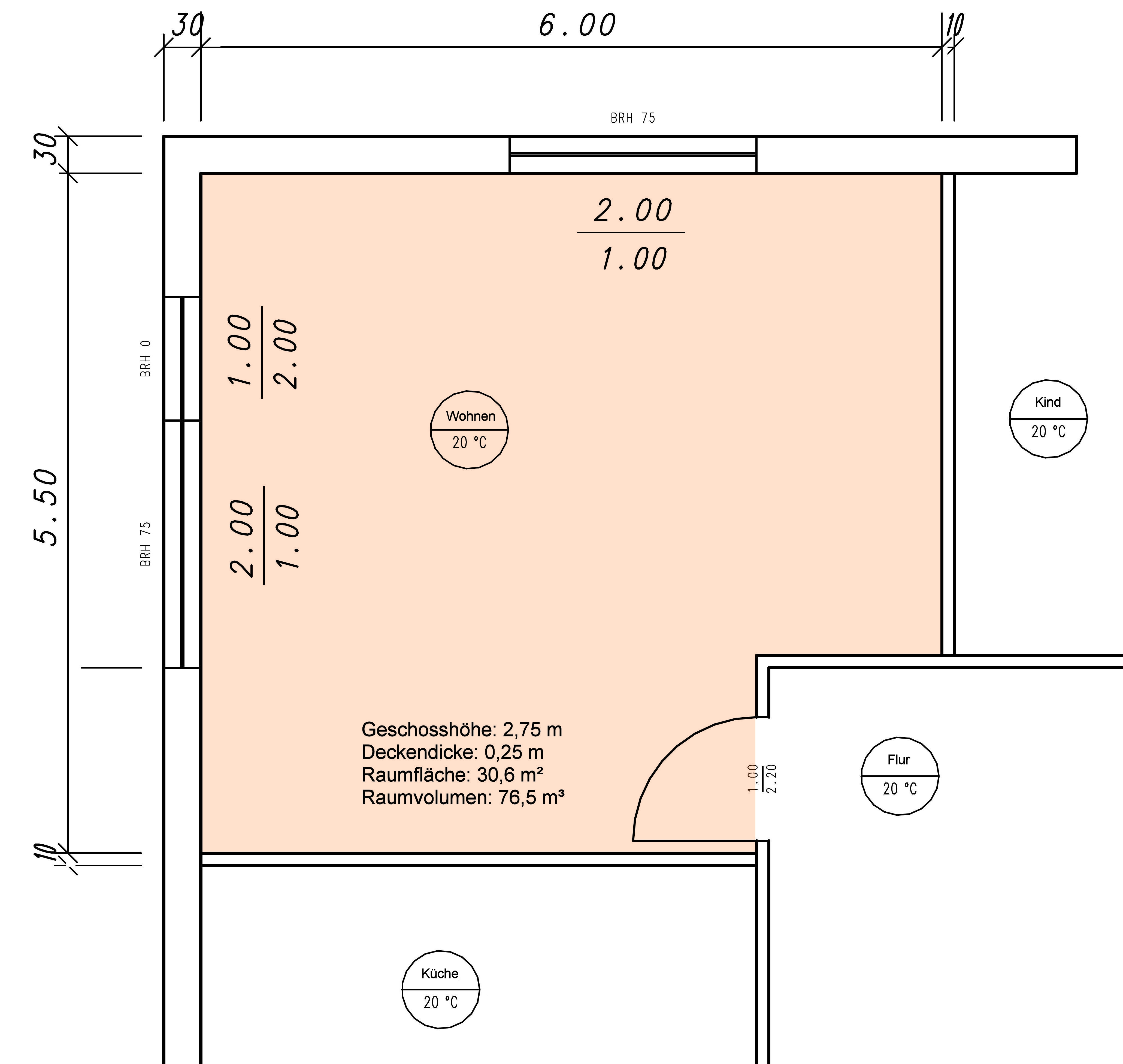

Das hier abgebildete Wohnzimmer soll mit einer genau angepassten Fußbodenheizung oder aber einem Heizkörper beheizt werden. Man ist sich noch nicht sicher, welche Vor- und Rücklauftemperaturen von der zukünftigen Heizung geliefert werden.
Ist es eher die knüppelheiße Pellet-Anlage mit 70 °C im Vorlauf oder wird es die vergleichsweise coole Wärmepumpe mit nur 35 °C, die dem Bau einheizt? Egal – um die notwendige Leistung zu bestimmen, ist es am genauesten, wenn eine Heizlast ermittelt wird.
Zum einen kann dann für das gesamte Gebäude der Wärmeerzeuger dimensioniert werden. Zum anderen findet man die jeweilige notwendige Heizleistung einer jeden Heizfläche eines Raumes, also auch dieses Wohnzimmers.
Die Baubeschreibung
Zugegeben, man muss zur Ermittlung einer Heizlast einiges an Daten zusammentragen. Aber das muss der Architekt ohnehin schon. Um ein Gebäude entsprechend genehmigungsfähig beim Bauamt einreichen zu können, sind allerhand Details über das Bauvorhaben zusammenzustellen und zu listen. Der Architekt liefert daher meistens die notwendigen Details in Form des Wärmeschutznachweises.
Gerne wird daher auch schon mal durcheinandergewürfelt, was denn nun da gerade erstellt wird, der Wärmeschutznachweis oder die Heizlast.
Der ausreichende Wärmeschutz stellt eine Prognose über die Energiemenge, die im Laufe eines Jahres notwendig sein wird, um das Haus zu erwärmen. Das kann man beispielsweise ausdrücken in Liter Heizöl oder Kubikmeter Erdgas per anno.
Die Aussage kann dann sein: Sie brauchen 1225 m3 Gas pro Jahr, um dein Haus warmzukriegen. Die Heizlast hingegen wird in Watt angegeben und kennzeichnet die Momentaufnahme eines Hauses bei tiefer Außentemperatur.
Die Aussage darüber ist zum Beispiel: Sie benötigen einen Heizkessel mit 10 250 Watt Leistung und im Wohnzimmer genau 875 Watt, um Ihre Wunsch-Innentemperaturen auch an kalten Tagen zu gewährleisten.
Für den hier betrachteten, einfachen Fall sollen vorerst nur diese Details und die Zeichnung bekannt gegeben werden:
Erste Festlegungen
- Standort des Wohnhauses: Dorsten mit einer Norm-Außentemperatur von –10 °C
- Das zu berechnende Wohnzimmer liegt im 1. Obergeschoss zwischen anderen, gleichen Wohnzimmern darunter und darüber
Richtige Schlüsse ziehen
Die Schlüsse, die man jetzt schon ziehen kann, sind logisch nachvollziehbar.
- In Dorsten beträgt die zu berücksichtigende Außentemperatur –10 °C. Soll das Wohnzimmer, wie im Raumstempel des Grundrisses angegeben, auf 20 °C erwärmt werden, so beträgt die Temperaturdifferenz zwischen drinnen und draußen im Auslegungsfall 30 Kelvin.
Für die zwei Arten der Wärmeabgabe ergeben sich daher folgende Zusammenhänge:
Theorie zu Transmissionsverlusten
Wird die Wärme durch eine Wand nach außen abgeleitet, so steht die Wärmeabgabe im Zusammenhang mit dem sogenannten Wärmedurchgangskoeffizienten, oder auch U-Wert genannt. Der U-Wert in W/(m²K) gibt an, was man anhand der Einheit schon ablesen kann: Watt pro Quadratmeter Fläche pro Kelvin Temperaturdifferenz.
Beispiel:
Bei einer betrachteten Fläche von A= 1 m², einem U-Wert der Wand von 1,0 W/(m²K) und einer Temperaturdifferenz vonAus Δϑ = 30 K ergibt sich:
- Q = A × U × Δϑ
- Q = 1 m² × 1,0 W/(m²K) × 30 K
- Q = 30 Watt
Betrachtet man nun nicht die Fläche eines Quadratmeters, sondern von beispielsweise 10 m², ergibt sich die zehnfache Wärmeleistung, also 300 W. Denn:
- Q = 10 m² × 1,0 W/(m²K) × 30 K = 300 W
Beträgt der U-Wert nicht 1,0 W, sondern 2,0 W/(m²K), so beträgt die Wärmeabgabe nicht 30 Watt, sondern 60 Watt. Denn:
- Q = 1 m² × 2,0 W/(m²K) × 30 K = 60 W
Betrachtet man nicht 30 Kelvin Temperaturdifferenz, sondern 40 K, ergeben sich statt der berechneten 30 Watt eben 40 W.Denn:
- Q = 1,0 m² × 1,0 W/(m²K) × 40 K = 40 W
Da es sich um eine einfache Multiplikation handelt, sind die Beziehungen also absolut klar. Einfach ausgedrückt erhöht sich die abgegebene Wärmeleistung,
- je mehr Fläche betrachtet wird und Wärme abgibt,
- je größer (schlechter) der U-Wert ist, also je weniger Dämmung eingebaut wurde,
- je höher die Temperaturdifferenz ist, also je kühler es draußen oder wärmer es drinnen ist.
Für dieses betrachtete Wohnzimmer schauen wir uns kurz die Nachbarräume an. Im Osten das Kinderzimmer mit 20 °C, im Nordosten der Flur ebenfalls mit 20 °C und im Süden befindet sich die Küche gleichfalls mit 20 °C.
Aus der Beschreibung dieses Wohnzimmers ist bekannt, dass sich darüber und darunter ein gleichartiges Wohnzimmer mit jeweils 20 °C Innentemperatur befindet. Das bedeutet für diesen Raum: Wenn es eingebettet liegt zwischen Räumen mit 20 °C als Innentemperatur, wird dann auch keine Wärme an die Nachbarräume abgegeben. Die Temperaturdifferenz als einer der Faktoren der Transmissionsverluste beträgt dann nämlich Null.
Beispiel:
- Q = 1,0 m² × 1,0 W/(m²K) × 0 K = 0 W
Für die Transmissionsverluste müssen in diesem speziellen Fall daher nur die U-Werte der Außenbauteile erfasst werden, also für Außenfenster und Außenwand.
Theorie zu Lüftungsverlusten
Bezogen auf die Lüftungsverluste soll hier vereinfachend angenommen werden, dass sehr luftdichte Fenster eingebaut wurden. Das Wohnzimmer erhält keine maschinelle Zu- oder Abluft und soll, wie nach alter Sitte üblich, per Hand gelüftet werden.
Unter Auslegungsbedingungen bedeutet dies, dass man bei –10 °C die Außenluft in den Raum lässt. Um die Raumtemperatur auf wohlige 20 °C zu bringen, muss die Außenluft um 30 K erwärmt werden.
Über die Luftmenge, die man als Tausch von eiseskalter Frischluft gegen erwärmte Raumluft ansetzen möchte, könnte man jetzt stundenlang streiten oder diskutieren. Jedoch helfen die allgemein anerkannten Regeln der Technik.
Man schlägt nämlich üblicherweise einen halbfachen Luftwechsel pro Stunde vor. Es wird dann rechnerisch schon sehr einfach, wenn man bedenkt, dass man jetzt nur noch die Erwärmung der Außenluft von beispielsweise –10 °C auf 20 °C berechnen muss, um die Lüftungsheizlast korrekt zu ermitteln.
Hierzu benötigt man dann noch eine einfache Stoffkonstante der Luft, die 0,34 Wh/(m³K) unterstellt.
Danach benötigt man die Energie von 0,34 Wh, um 1 m³ Luft jeweils um 1 K zu erwärmen.
Eingesetzt in ein Beispiel entschleiert sich dieser Wert auch ganz schnell.
- Raumvolumen: 200 m³
- Demnach halbfacher Luftwechsel: 100 m³/h
- Temperaturdifferenz: 30 K
- Q = 100 m³/h × 30 K × 0,34 Wh/(m³K)= 1020 W
Es wird eine Leistung von 1020 Watt benötigt, um kontinuierlich einen Luftvolumenstrom von 100 m³/h von –10 auf 20 °C zu erwärmen.
Weitere Festlegungen für das Wohnzimmer
- Außenwand mit 0,50 W/m²K
- Außenfenster mit 1,00 W/m²K
Konkrete Berechnung für dieses Wohnzimmer
In der Heizlast werden also nur noch ein paar Berechnungen fällig:
Transmission konkret
Die Außenwand des Wohnzimmers im Norden hat
- eine Länge von 6,00 m bis zur Außenkante (links)
- plus 0,3 m und bis zur Mittenachse der Innenkante 0,05 m (rechts).
- Damit beträgt das Längenmaß 6,35 m.
Als Höhe wird die sogenannte Geschosshöhe angenommen, also hier 2,75 m.
Die Außenfläche der Wand beträgt also insgesamt 17,46 m². Allerdings steckt in dieser Wand noch ein Außenfenster von 1 m × 2 m = 2 m².
Da, wo dieses Fenster Wärme abgibt, ist keine Wand, die Wärme abgibt. Es bleibt daher bereinigt nur eine Außenwandfläche von 15,46 m².
Die Schlussfolgerung im Norden des Wohnzimmers
- QAW,N = 15,46 m² × 0,5 W/(m²K) × 30 K = 232 W
- QAF,N = 2,00 m² × 1,0 W/(m²K) × 30 K = 60 W
Die Schlussfolgerung im Westen des Wohnzimmers
- QAW,W = 12,09 m² × 0,5 W/(m²K) × 30 K = 181 W
- QAF,W = 4,00 m² × 1,0 W/(m²K) × 30 K = 120 W
Die Summe aller Transmissionsverluste beträgt
- QAW,N = 232 W
- QAF,N = 60 W
- QAW,W = 181 W
- QAF,W = 120 W
- QTransmission = 593 W
Lüftung konkret
In diesem Wohnzimmer mit den im Grundriss beschriebenen 76,5 m³ Raumvolumen, ergibt sich ein Luftwechsel von 38,25 m³/h denn 0,5 h–1 × 76,5 m³ = 38,25 m³/h.
Die Leistung für diesen kontinuierlichen Luftvolumenstrom der von –10 auf 20 °C erwärmt wird, ergibt die Lüftungsheizlast
- QLüftung = 38,25 m³/h × 30 K × 0,34 Wh/(m³K) = 390 W
- QGesamt = QTransmission + QLüftung
- QGesamt = 593 W + 390 W = 983 W
Zusammenfassung
In diesem Wohnzimmer wird im Auslegungsfall in Dorsten, also bei –10 °C eine Heizlast von 983 W erwartet. Es ist noch keine Entscheidung getroffen worden, mit welcher Beheizung hier vorgegangen werden soll. Dieser Wert steht daher unabhängig davon fest, ob letztlich eine Fußbodenheizung mittels Wärmepumpe oder ein Heizkörper mittels Scheitholzkessel die Leistung erbringt.
Im Prinzip haben Sie soeben die Heizlast begriffen
Es werden also immer sämtliche Transmissions- und Lüftungsverluste zusammengezählt. In diesem sehr einfachen Fall kamen nur die Außenflächen, also Außenfenster und Außenwände zum Tragen. Die Lüftungsheizlast konnte nur aus dem Mindestluftwechsel errechnet werden.
Als weitere Vereinfachung wurde unterstellt, dass keine Wärmebrücke die Transmissionsverluste erhöht.
Arbeitet man die Heizlast nach G DIN EN 12831, also der allgemein anerkannten Regel der Technik durch, so ergeben sich noch einige zusätzliche Details. Das Prinzip lässt sich aber wie beschrieben und so, wie von Ihnen bereits verstanden, zusammenstellen.
Besonderheiten und Details
Die Reduzierung der Problemstellungen aus dem Beispiel machten es schon deutlich, dass die „reale Welt“ der Heizlast umfangreicher betrachtet werden muss.
Es klang schon an, dass immer auch Wärmebrücken innerhalb von Außenbauteilen unterstellt werden müssen. Aber damit ist es bei weitem nicht genug.
Nachfolgende Details und Besonderheiten gilt es bei einer echten Auseinandersetzung mit einer Heizlast noch zu berücksichtigen.
Luftdichtheit
Den Mindestluftwechsel aus dem durchgerechneten Beispiel kann man nur dann berücksichtigen, wenn das Gebäude eine gewisse Dichtheit aufweist. Wenn die Bude undicht ist und es sprichwörtlich durchs Haus zieht wie Hechtsuppe, dann kann natürlich auch die Undichtigkeit und daraus resultierend die sogenannte Infiltration zum Tragen kommen.
Maschinelle Lüftung
Ist das Haus an sich zwar dicht, wird aber mit einer Lüftungsanlage belüftet, ändert sich die Heizlast gegenüber der Annahme eines Mindestluftwechsels. Insbesondere wenn eine kontrollierte Wohnungslüftung mit Wärmerückgewinnung berücksichtigt wird, verändert sich das Bild.
Bauteile ans Erdreich
Die Außenwände und -fenster des Beispiels waren einer Normaußentemperatur ausgesetzt. Dies würde allerdings nicht für eine Kellerwand gelten. Je nachdem, wie tief man diese Wand eingebuddelt hätte, würde diese Wand ja trotz niedriger Außentemperatur von –10 °C im Winter immer noch frostfrei verlaufen ab einer Tiefe von etwa 1 m. Es gibt daher Korrekturen für sogenannte erdreichberührte Bauteile, seien es Wände oder Fußböden.
Für die Wärmeabgabe ans Erdreich ist es zudem auch noch interessant, in welcher Tiefe sich das Grundwasser befindet. Wasser in der nächsten Nähe zum Kellerfußboden leitet prinzipiell mehr Wärme weg als beispielsweise trockener Sand.
Wie soll man das denn schaffen?
Sie merken anhand der bereits geschilderten Besonderheiten, dass man die Heizlast zwar grundsätzlich verstehen kann, der echte Durchblick aber ein formelles, strukturiertes Vorgehen erfordert. Strukturiertes Vorgehen ruft gerne auch mal einen alten oder neuen Rechenknecht hervor.

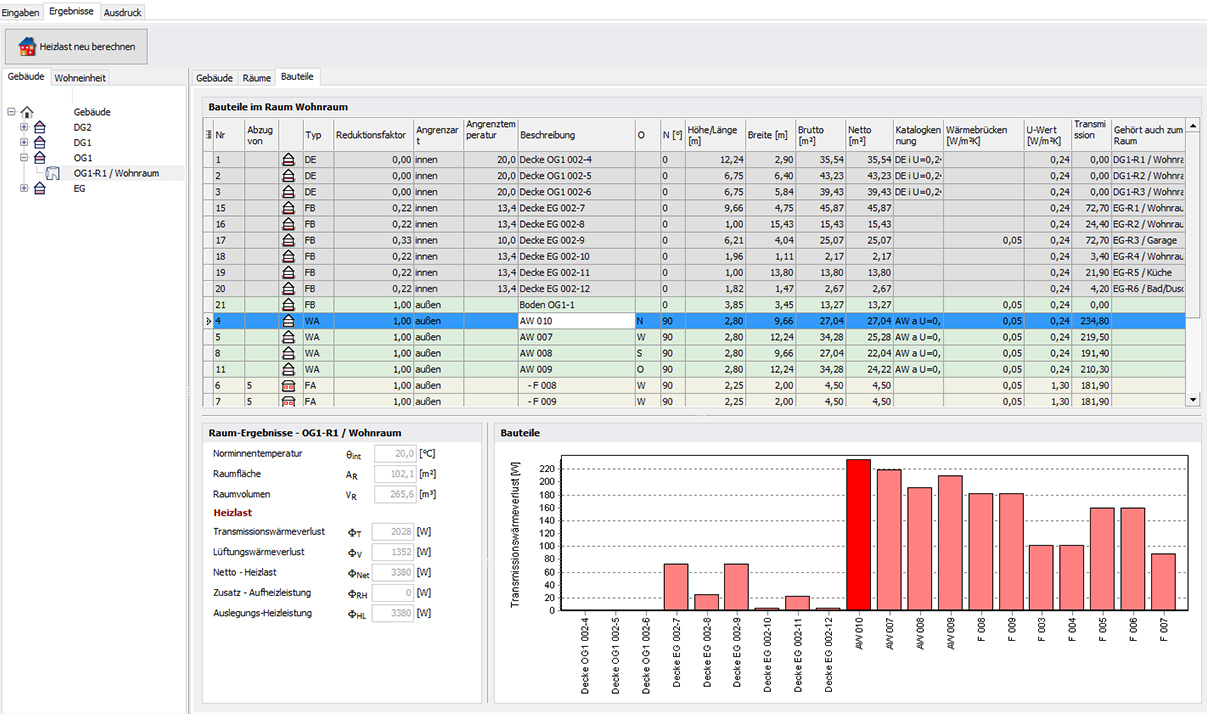

Entweder wird eine Heizlast mit der Unterstützung eines PC-Programms erledigt oder auch per App auf Smartphone oder Tablet. Damit wird die Bearbeitung wiederum überschaubar und die Software fragt schlau nach Vorgaben und Eventualitäten, während der Nutzer sich auf die eben beschriebenen Kenntnisse konzentriert. Man kann also ruhig ran an die Heizlasten dieser Welt. Übrigens insbesondere, wenn man die Berechnung bezahlt bekommt, erwischt man sich dabei, dass es sogar Spaß macht.
Dieser Artikel von Elmar Held ist zuerst erschienen in der Ausgabe 12-2017 der Zeitschrift SBZ Monteur.
