Unipor W07 Silvaco: Eigenheim aus hochwärmedämmendem Ziegel-Holz-Hybrid

Unterfranken von seiner typisch ländlichen Seite: So präsentiert sich der Ortsteil Tiefenthal der Gemeinde Erlenbach (Landkreis Main-Spessart) seinen Besuchern. Das von Acker- und Weinanbauflächen umgebene Dorf ist seit 1975 eingemeindet und hat aktuell rund 650 Einwohner. Prägendes landschaftliches Element ist der durch den Ort fließende Erlenbach.

Konsequent umweltgerecht geplant

In diese ländliche Idylle sollte auch das neue Eigenheim eines jungen Bauherren-Ehepaares passen. Sie wünschten sich auf ihrem leicht abwärts geneigten Grundstück ein nachhaltig erbautes Wohnhaus, das zukunftssicher auch steigenden umweltschonenden Anforderungen genügt. Zudem wollten sie bei der Finanzierung von den geltenden KfW-Förderprogrammen profitieren. Nach ausführlicher Besprechung mit dem ortsnahen Energieberater Jürgen Leppig entschieden sie sich letztlich für ein zu 50 Prozent energieautarkes Gebäude mit dem noch bis 2022 geförderten Energieeffizienzhausstandard KfW 40 plus.

Die Gebäudeplanung übernahm ein lokales Ingenieurbüro. Konsequent umgesetzt wurde dabei – neben den Wohnideen der Bauherren – insbesondere das energetische Konzept, welches der Energieberater nach Vorgaben des entsprechenden KfW-Effizienzhauses erstellte. So ergab sich – aufgrund der quadratischen Grundfläche (11,24 x 11,24 Meter) und zwei Vollgeschossen mit einem flachen Satteldach von nur 16 Grad Dachneigung – ein besonders kompakter, energiesparender Baukörper.

Silvacor: Hochwärmedämmend und nachhaltig

Wegen der gewünschten hohen Nachhaltigkeit und eines möglichst dauerhaften Werterhaltes sollte das Wohnhaus in massiver monolithischer Bauweise entstehen. „Oberste Priorität hatte bei der Festlegung der Gebäudehülle ein Wandbaustoff, der umweltgerecht den geforderten hohen baulichen Wärmeschutz ohne Wärmedämm-Verbundsystem gewährleistete“, erklärt Dr.-Ing. Thomas Fehlhaber, Geschäftsführer der Unipor-Ziegel-Gruppe (München).

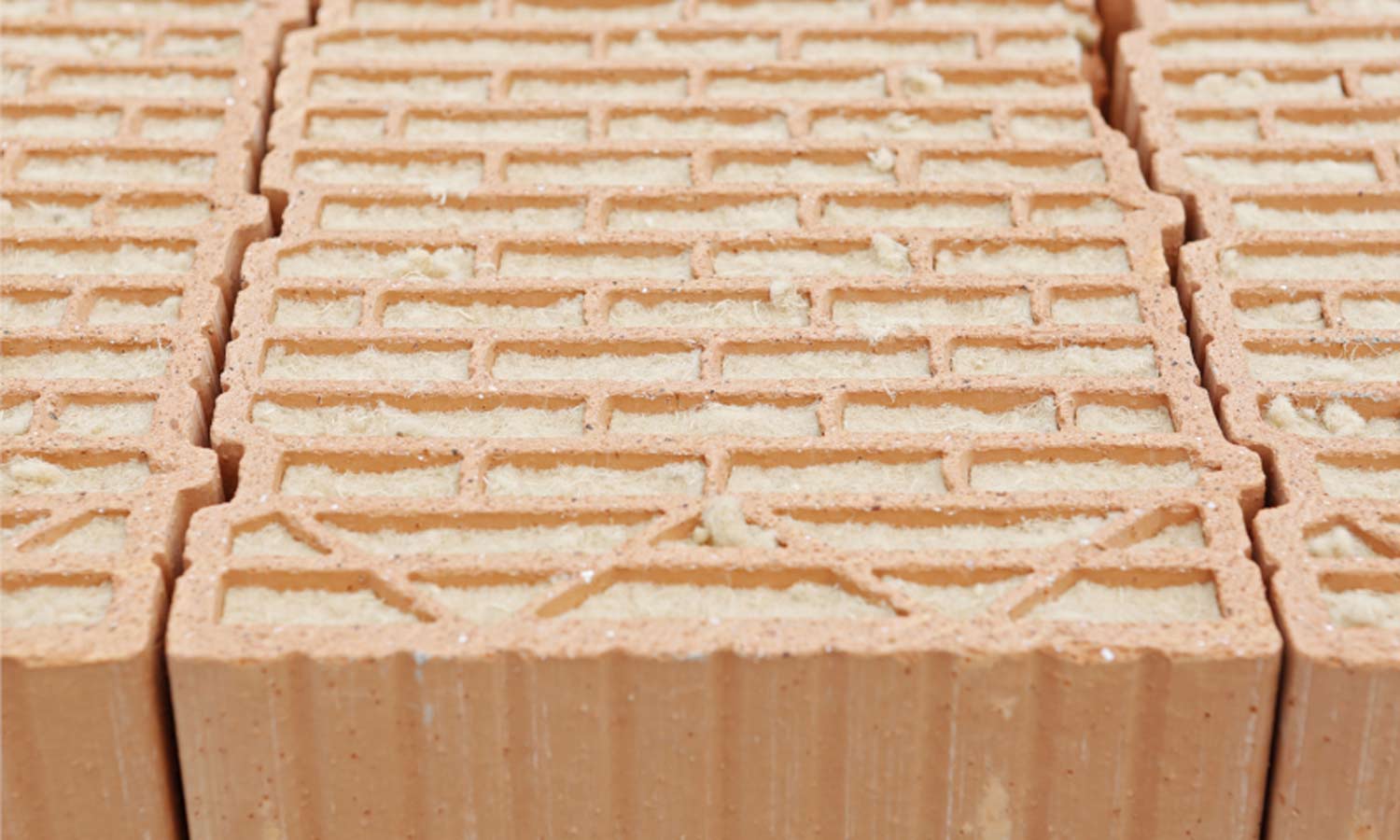

Bei der Suche nach der ökologisch und wirtschaftlich perfekten Lösung half der beratende Geschäftsführer des Lengfurter Bauzentrums Kuhn, Karl Dengel: Er verwies direkt auf die dafür maßgeschneiderten Qualitäten des dämmstoffintegrierten „Unipor W07 Silvacor“-Mauerziegels. Hierbei handelt es sich um Deutschlands ersten Ziegel-Holz-Hybridbaustoff, der bereits 2015 der Fachwelt vorgestellt wurde. Seine Besonderheit ist die Dämmstoff-Füllung aus reinen Nadelholzfasern. Diese erhielt vom Rosenheimer Institut für Baubiologie (ibr) das Prüfsiegel „ressourcenschonend und baubiologisch empfehlenswert“.

„Der auch ansonsten naturnahe Mauerziegel erfüllte die anspruchsvollen ökologischen und bauphysikalischen Vorgaben im besonderen Maße“, betont Thomas Fehlhaber. „Nach dem Vergleich unterschiedlicher Wandbaustoff-Varianten und Wandstärken beim Wärmeschutznachweis wählten die Bauherren schließlich ein Außenmauerwerk aus ‚Unipor Silvacor‘-Ziegeln mit 49 Zentimeter Mauerwerksdicke.“ Der erreichte Wärmedurchgangskoeffizient (U-Wert) von 0,14 W/(m²K) inklusive beidseitigem Putz lag damit sogar unter den Wärmeschutzanforderungen (U ≤ 0,15 W/m²K) an eine Passivhaus-Außenwand.

Zusammenarbeit der Baubeteiligten

Mit der Erstellung des Rohbaus wurde das regionale Bauunternehmen Holger Hörning (Birkenfeld) beauftragt. Penibles Arbeiten war bei Planung und Mauerwerksausführung oberstes Gebot, um so Wärmebrücken zu minimieren und eine hohe Luftdichtheit der Gebäudehülle zu gewährleisten. Dazu gehörte im Vorfeld auch eine sehr detaillierte Wärmebrückenberechnung.

Im regen Gedankenaustausch zwischen den Baubeteiligten wurde die Lösung jedes Bauwerkdetails intensiv abgesprochen. Hilfreich war dabei der von der Unipor-Gruppe erarbeitete Wärmebrückenkatalog mit zahlreichen detailliert erläuterten Lösungsvorschlägen. Bei der Sicherstellung der erforderlichen hohen Mauerwerksqualität half auch Fachberater Roscoe Baptist vom Ziegelwerk Hainburg (Hessen). Das Werk gehört zum Unipor-Mitgliedsunternehmen Hörl & Hartmann (Dachau) und lieferte die Mauerziegel für das Bauvorhaben in Tiefenthal.

Qualitätsmauerwerk mit gedeckelter Lagerfuge

Die Erstellung des Ziegelmauerwerks unterschied sich nicht von der Verlegung herkömmlicher Unipor-Planziegel. Entsprechend der Zulassung Z-17.1-1162 wurde der im Werk planeben geschliffene Unipor W07 Silvacor-Mauerziegel wie vorgeschrieben in Dünnbettmörtel mit deckelnder Lagerfuge verlegt. Der Ziegel-Holz-Hybrid lässt sich auch mit Füllung problemlos schneiden, sägen und aufmauern. Auf eine Stoßfugenvermörtelung konnte dank der verzahnten Stirnseiten verzichtet werden.

Die Verarbeiter nutzten bei der Mauerwerkserstellung zudem das zu einer schnellen und mörtelsparenden Verlegung beitragende Mauertec-System. Das von der Unipor-Gruppe entwickelte System ist seit zwei Jahrzehnten in der Praxis bewährt und besteht aus Mörtelschlitten, Rührgerät und Trockenmörtel Maxit 900 D. Verwendete Laibungsziegel sorgten als Ergänzungssteine dank verstärkter Innenstege zudem für eine besonders stabile Fensterfixierung im Anschlussbereich.

Energetische Besonderheiten

Mit einem besonders hohen baulichen Wärmeschutz der Gebäudehülle allein ist es nicht getan. Das bis 2022 noch staatlich geförderte KfW-Effizienzhaus 40 plus soll ja selbst auch Energie erzeugen und speichern. Außer den Anforderungen an ein „normales“ KfW-Energieeffizienzhaus 40 umfasst das sogenannte Pluspaket deshalb im Wesentlichen eine stromerzeugende Anlage auf Basis erneuerbarer Energien, ein stationäres Batteriespeichersystem und eine Wärmerückgewinnungsanlage.

Zentrales Element des energetischen Konzepts war beim Wohnhaus in Tiefenthal die umweltgerechte, gebäudenahe Stromerzeugung. Die Bauherren entschieden sich nach einer wirtschaftlich orientierten Energiebedarfsrechnung für eine Photovoltaikanlage mit einer Leistung von zehn Kilowatt-Peak (kWp). „Damit ist angesichts der verfügbaren Dachfläche und der benötigten Eigenstromquote eine optimale Dimensionierung gewährleistet“, so Fehlhaber.
