Wie funktioniert eigentlich ein Systemtrenner?

Problemstellung

In der Dachzentrale eines 6-stöckigen Mehrfamilienhauses steht ein Heizkessel zur Beheizung des Gebäudes. Dieser Kessel ist über einen Schlauch mit der Trinkwasserinstallation verbunden. Das ist zwar nicht erlaubt, wird aber in der Praxis noch sehr häufig angetroffen. Der Druck der Trinkwasserinstallation an dieser Zapfstelle beträgt wegen der Höhenlage nur noch 2,0 bar. Das stimmte seit Jahren mit dem Fülldruck dieser Heizungsanlage überein. Eine Undichtigkeit des zugehörigen Zapfhahns fällt daher gar nicht auf, ergibt sich doch druckseitig eine ausgeglichene Pattsituation zwischen Heizung und Trinkwassernetz. Wegen eines Rohrbruchs im Keller des Hauses wird der Hausanschluss abgesperrt. Der Reparaturtrupp lässt den Druck der Trinkwasserinstallation an einem Ausgussbecken im Keller ab.

Die Folgen sind klar: Eben noch hielt sich der Druck in der Dachzentrale zwischen Trinkwasserinstallation und Heizung die Waage. Plötzlich überwiegt der verbleibende Druck im Heizungssystem. Das stinkige Heizungswasser kann also durch den Füllschlauch ins Trinkwassersystem fließen. Den ersten Schluck aus dem dann wieder gefüllten Trink­wassernetz möchte man nicht trinken. Erschwerend für die Einschätzung der Gefährdung für das Trinkwasser kommt noch Folgendes hinzu: Es kann nicht immer sicher abgeschätzt werden, ob chemische Mittelchen dem Heizungswasser beigemischt wurden, so genannte Inhibitoren.

Wie verhindern?

Ganz pragmatisch könnte man hingehen und die Schlauchverbindung zwischen Heizung und Trinkwasser trennen. Das ist auch immer die erste Wahl, um kurzfristig Sicherheit für die Bewohner des Hauses zu schaffen. Aber irgendwann muss die Heizungsanlage nachgefüllt werden. Und auch in diesem kleinen Zeitfenster, also während des Füllens, ist das Zurückdrücken von Heizungswasser nicht auszuschließen. Zum Füllen der Heizungsanlage müsste man also ein Bauteil einsetzen, das bei sinkendem Druck auf der Trinkwasserseite die Verbindung zur dann „druckvolleren“ Heizung trennt.

Im Zeitalter von Computertechnik dürfte es auch kein Problem sein, mit Drucksensoren und Stellmotoren eine solche Konstruktion hinzukriegen. Das Problem ließe sich aber auch mit den vor Ort zur Verfügung stehenden Kräften in den Griff kriegen, also ohne Fremdenergie. Die Drücke in den jeweiligen Systemen, also Heizungs- und Trinkwasseranlage, könnten ja schließlich die Trennarbeit verrichten. Und genau das ist der Fall bei einem Systemtrenner.

Funktionsprinzip

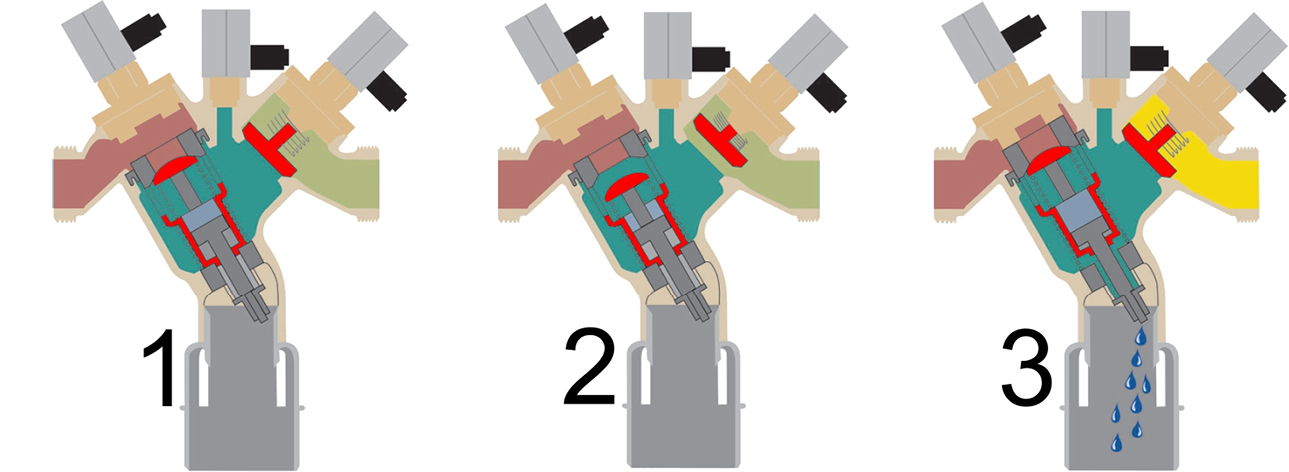

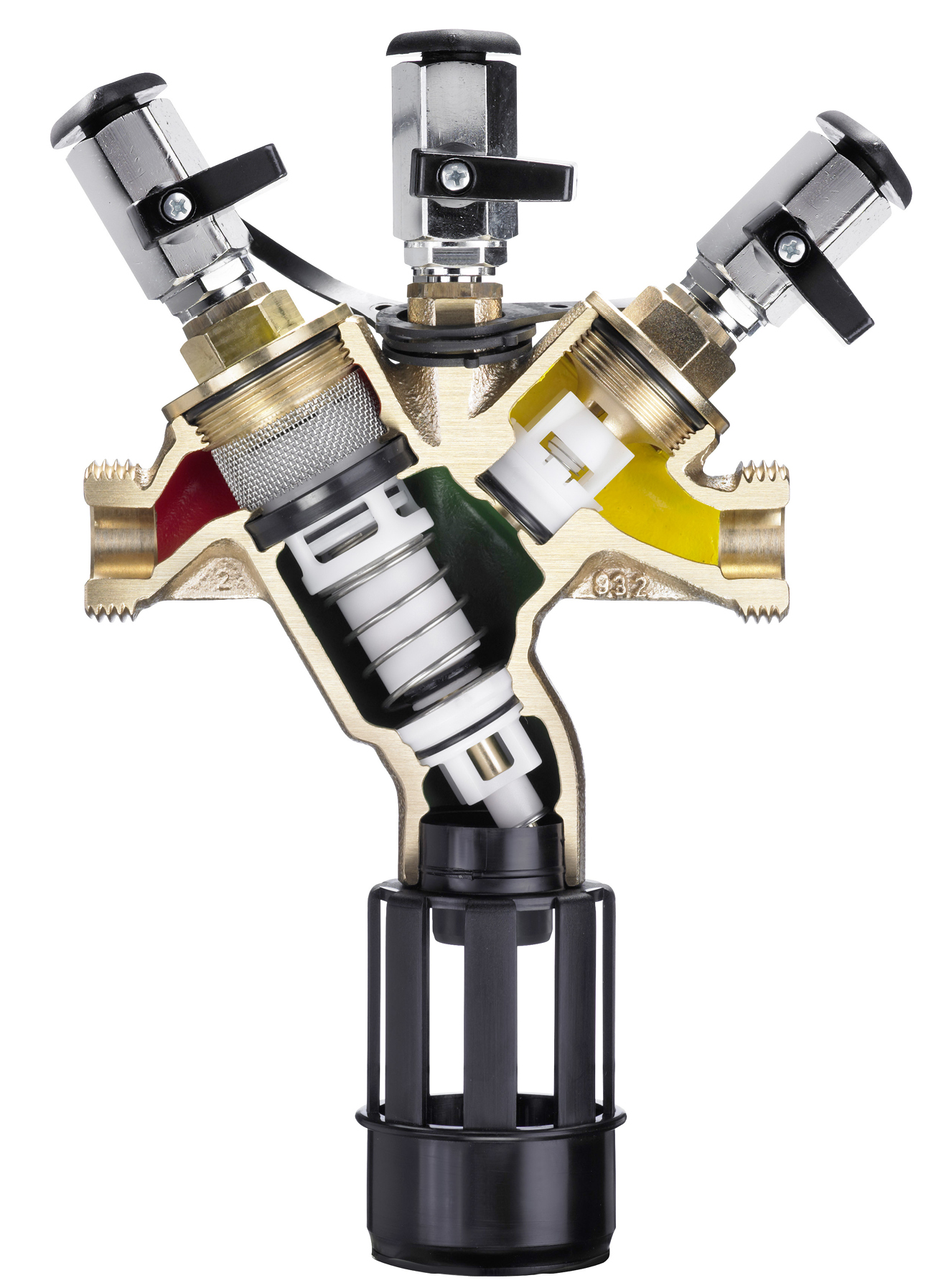

Der Systemtrenner wird also in den Zufluss zwischen dem Trinkwassersystem und der im Beispiel beschriebenen Heizungsanlage eingesetzt. Im Ruhezustand (Bild 1 unten) befinden sich die drei federbelasteten Ventile in Ruhestellung auf ihrem Ventilsitz und verschließen sämtliche Öffnungen. Wird in Fließrichtung hinter dem rechten Ventil eine Zapfstelle geöffnet, so fällt der Druck und dieses rechte Ventil öffnet sich. In der Folge sinkt der Druck im Ventilinnenraum (hier in grün) und auch das linke Ventil öffnet sich.

Das untere Ventil bleibt geschlossen (Bild 2). Das Wasser strömt also durch den nach unten geschlossenen Ventil­innenraum und befüllt die Heizungsanlage. Fällt der Druck auf der linken Seite des Systemtrenners (Trinkwasserseite) gegenüber dem Druck auf der rechten Seite (Heizungsanlage), so könnte sich Wasser zurückdrücken. Dies entspricht dem Szenario in der eben beschriebenen Dachheizzentrale. Jetzt schließt sich aber das linke Ventil aufgrund der Druckverhältnisse. Gleichzeitig öffnet sich kurz das unten liegende Ventil, das auch Ablassventil genannt wird.

Das Heizungswasser wird abgelassen (Bild 3). Anschließend sind sämtliche Ventile wieder geschlossen.

System muss gut austariert sein

Die beschriebenen Funktionen werden mittels der herrschenden Drücke im System ausgelöst. Im Ruhezustand werden die Ventile per Federkraft auf den Sitz gedrückt. Während des störungsfreien Fließens des Wassers kann der Fließdruck die Federkräfte überwinden und damit das linke und rechte Ventil bewegen. Beim Störfall schließen sich einerseits das linke und rechte Ventil, genauso wie bei einem Rückschlagventil, und dazu reicht wiederum die Federkraft aus. Interessant wird dann der Bereich des Ablassventils im unteren Bereich. Der Trick ist, dass dieser Störfall durch den immer noch hohen Druck im Ventilinnenraum und einen geringeren Druck im Zulauf zum Ventil, also auf der linken Seite, gekennzeichnet ist. Durch entsprechende Verbindungen werden diese Drücke als Druckdifferenz zu einer Schaltfunktion genutzt.

Dieses System muss natürlich fein austariert sein. Die Druckverhältnisse müssen ja ganz sicher ausreichen um das Schließen und Öffnen zu gewährleisten. Aber mit einigen kleinen Rechenkünsten könnte man berechnen, wie diese Kräfte aufgebracht werden könnten. Denken Sie nur mal an die einfache Formel für den Druck, der sich ja bekanntlich aus Kraft pro Fläche ergibt ( p = F / A ). Aber das führt hier zu weit. Fakt ist, dass der Störfall selbst, nämlich ein höherer Druck auf der rechten Seite, den Schaltvorgang auslösen kann.

Systemtrenner jedes Jahr überprüfen

Die Funktion eines solchen Systemtrenners sollte jährlich überprüft werden. Das System muss auslösen, wenn die Differenz zwischen der Trinkwasserleitung und dem Ventilinnenraum nur noch 140 mbar beträgt. Das kann ein Fachmann mittels eines Differenzdruckmessers ermitteln. Dazu wird der Druck im Zulauf gemessen (Trinkwasserseite) und gleichzeitig im Ventilinnenraum. Der eingesetzte Differenzdruckmesser hat zwei Anschlüsse. Der Druck im einen Anschluss dreht den Zeiger des Manometers im Uhrzeigersinn. Der andere Anschluss dreht den Zeiger gegen den Uhrzeigersinn. Das Ergebnis der beiden gegenläufigen Kräfte ist dann eben die besagte Druckdifferenz. Werden bei einem Systemtrenner nur noch 140 mbar angezeigt, sollte es nun aus dem Ablassventil tröpfeln.

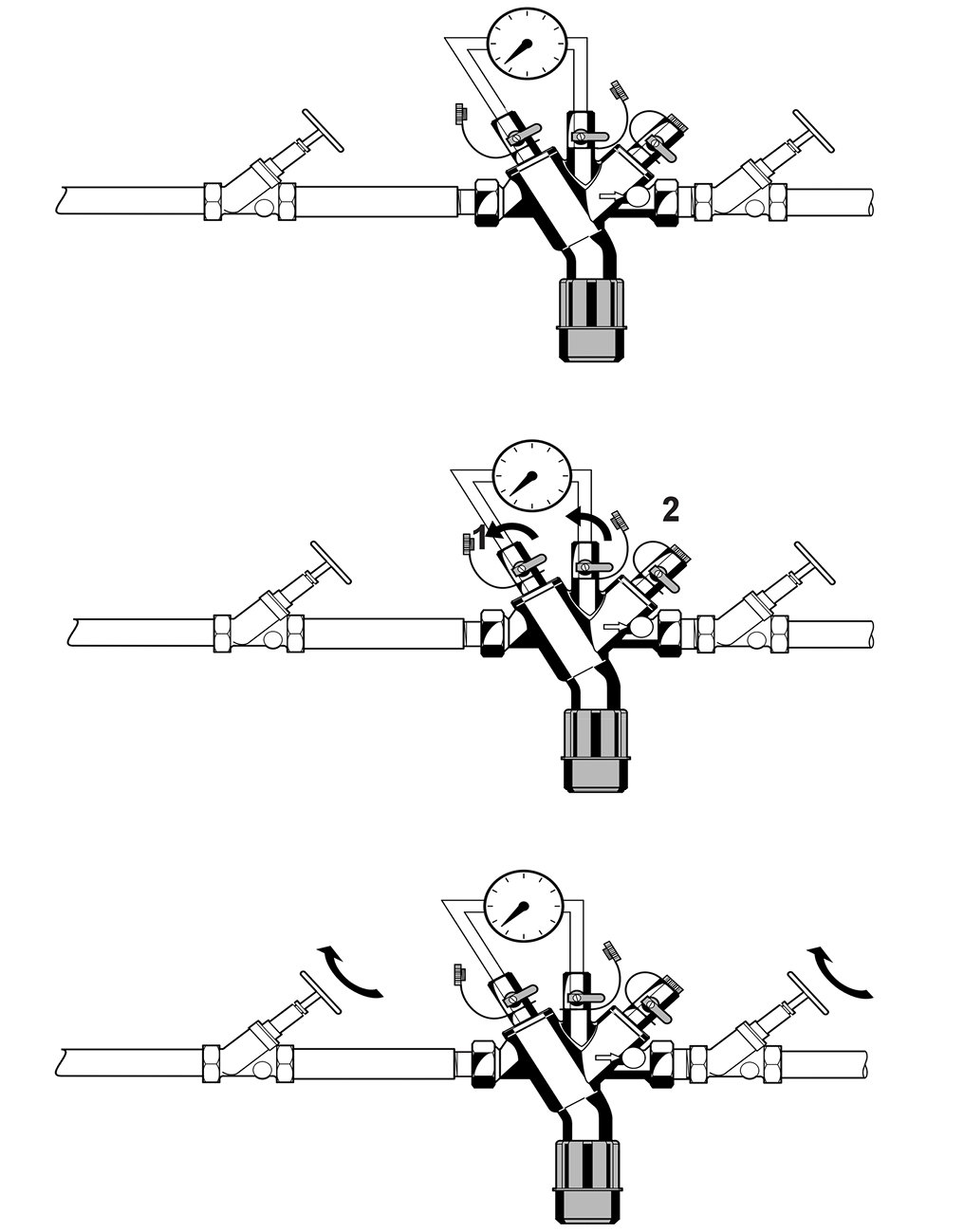

So erfolgt die Prüfung des Ablassventils am Systemtrenner:

1.) Messgerät anschließen

2.) Öffnen der Kugelventile 1 und 2

3.) Absperrventile schließen

4.) Entlastungsventil Zone 1 (Vordruckzone) am Differenzdruckmessgerät langsam öffnen, bis der Differenzdruck abzusinken beginnt. Stellung des Entlastungsventils so beibehalten; den Differenzdruck, bei dem etwa 1 Tropfen pro Sekunde aus dem Ablassventil austritt, als Öffnungspunkt des Ablassventils notieren.

Der Öffnungsdruck des Ablassventils muss oberhalb von 0,14 bar liegen, sonst liegt eine Störung des Ablassventils vor (Verschmutzung, mechanischer Defekt).

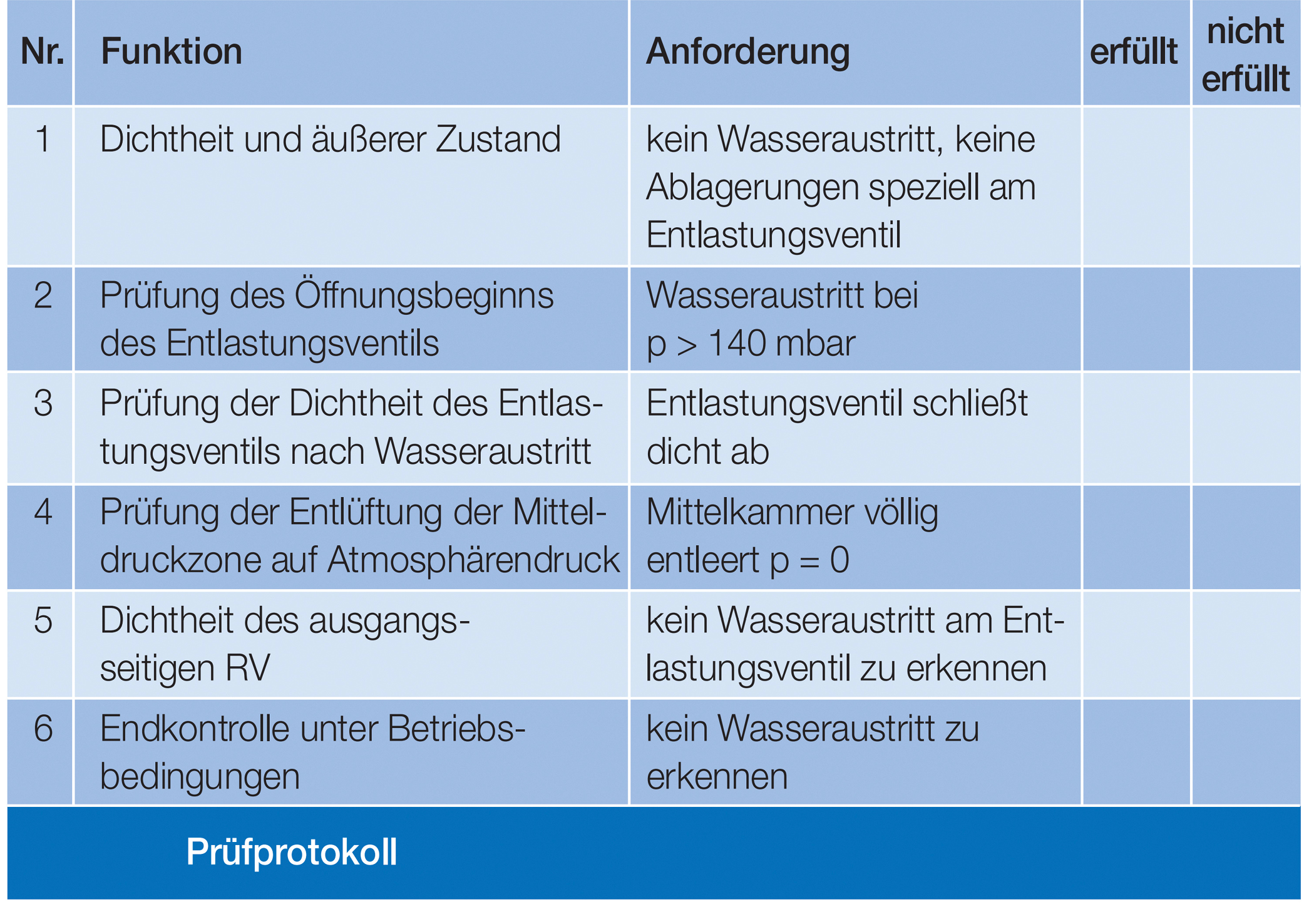

Der gesamte Umfang der Überprüfung kann in den Herstellerunterlagen oder entsprechenden Informationen des DVGW nachgelesen werden. Abschließend dokumentiert man diese Maßnahme (Datum und Name des Prüfers) mit einem Anhänger. Das ist dann gewissermaßen der TÜV-Stempel für den Systemtrenner, bis zum nächsten Jahr.

DIN EN 1717 regelt Anforderunge und Einsatz

Geregelt werden die Anforderungen und der Einsatz unter anderem in der DIN EN 1717. Dieser Bericht ist zwar auch ohne Kenntnis dieser Norm verständlich, aber Grundlagen über allgemein anerkannte Regeln der Technik herleiten zu können, ist eine der Königsdisziplinen. Diese 1717 teilt bereits wunderbar in fünf Kategorien ein. Die gefährdungsfreie Kategorie ist „1“ und die höchste Beeinträchtigung liegt folglich bei „5“ vor.

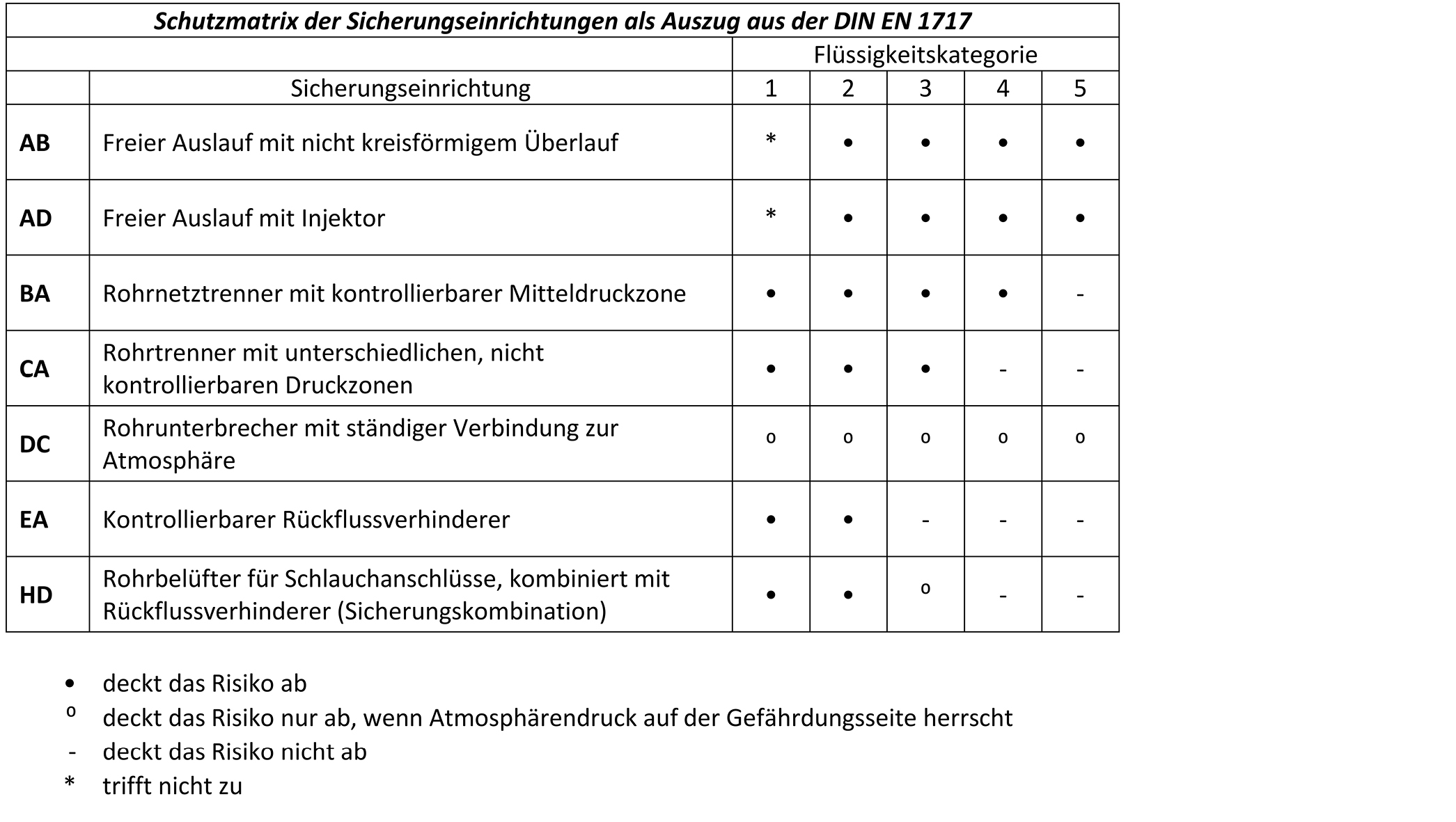

In der DIN EN 1717 werden nicht nur die Flüssigkeitskategorien definiert, sondern auch entsprechende Sicherungseinrichtungen genannt, um die jeweilige Kategorie abzusichern. In eleganter Weise hat man hier eine sogenannte Schutzmatrix abgebildet. Gemeint ist damit eine Übersicht unter Angabe der Flüssigkeitskategorie und einer gegenübergestellten Sicherungseinrichtung. Eindeutige Zeichen in dieser Matrix kennzeichnen die Wirksamkeit der zeilenweise gelisteten Sicherungseinrichtungen.

Folgender Vergleich hilft:

Eine Außentür auf der dem Wind zugewandten Seite eines Hauses kann nur nach außen geöffnet werden. Für gewöhnlich schließt ein federbelasteter Türschließer diese Tür. Bei Wind drückt sich die Tür nun noch fester an den Türanschlag.

Bei einem nur lauen Lüftchen oder Windstille und wenn ein kräftiger Ventilator auf der Innenseite gegen die Tür drückt, öffnet sich diese wie von Geisterhand.

Kategorie 1: Wasser für den menschlichen Gebrauch, das direkt aus einer Trinkwasserinstallation entnommen wird.

Kategorie 2: Flüssigkeit, die keine Gefährdung der menschlichen Gesundheit darstellt. Dabei kann es sich um Wasser aus einer Trinkwasserinstallation handeln, das in Geschmack, Geruch, Farbe oder Temperatur Veränderungen aufweist.

Kategorie 3: Flüssigkeit, die eine Gesundheitsgefährdung durch die Anwesenheit einer oder mehrerer giftiger oder besonders giftiger Stoffe darstellt.

Kategorie 4: Flüssigkeit, die eine Gesundheitsgefährdung für Menschen durch Anwesenheit einer oder mehrerer giftiger oder besonders giftiger Stoffe oder einer oder mehrerer radioaktiven, mutagenen oder kanzerogenen Substanzen darstellt.

Kategorie 5: Flüssigkeit, die eine Gesundheitsgefährdung für Menschen durch die Anwesenheit von mikrobiellen oder viruellen Erregern übertragbarer Krankheiten darstellt.

Abzusichernde Anlagenkomponenten

• Heizungsfülleinrichtung (Wasser mit Inhibitoren)
• Hochdruckreiniger mit Chemikalienzugabe
• Enthärtungsanlage, Regeneration
• Schwimm- und Badebecken mit Aufbereitung und Desinfektion
• Chemikalienzumischvorrichtung (Desinfektions- oder Düngemittel)
• Chemischer Reinigungsapparat
• Druckerei, Repro-Betrieb, fotografischer Betrieb, Filmentwicklungsmaschine
• Badelifter, Öffnungen und Funktionsteile über Wannenrand
• Galvanisches Bad
• Keimfreies Wasser, Herstellung mit Desinfektion
• Labortische, chemisches Labor
• Enthärtungsanlage, Formalin-Desinfektion (Dialyse)
• Sterilisatoren für kanzerogenes Material
• Gasentwickler, z. B. Acetylen
• Stiefelwaschanlage

Dieser Artikel ist zuerst erschienen in SBZ Monteur 11/2021.
