Warmwasser für Mehrfamilienhaus mit Exergiemaschine

Das Mehrfamilienhaus von Thomas Speidel in der Bismarckstraße in Weil im Schönbuch ist gut gelegen und bietet modernen Wohnkomfort: acht gut geschnittene Wohnungen (50 bis 110 m²) mit Fußbodenheizung, Wohnraumlüftung etc. Auch das Untergeschoss bietet den Bewohnern Vorteile, die nicht selbstverständlich sind, zum Beispiel einen Waschkeller mit separaten Anschlüssen für jede Mietpartei und Tiefgaragenplätze, die schon für die Montage einer Ladestation vorbereitet sind. Auf dem Dach ließ Speidel eine PV-Anlage installieren, die von einem Solarstromspeicher im Keller ergänzt wird.

Warmwasser hat im Neubau einen hohen Anteil an der Wärmelast

Für geringe Nebenkosten sorgen bei dem KfW-40-Haus unter anderem die Dämmung der Gebäudehülle und die Wohnraumlüftungen mit Wärmerückgewinnung. In Objekten mit geringer Heizlast fällt der Energiebedarf der Warmwasserbereitung umso mehr ins Gewicht. Auch bei diesem Neubau, der im April 2024 bezogen wurde, war die hygienische, energieeffiziente Warmwassererzeugung ein Thema, denn eine Heizungswärmepumpe bewältigt den großen Temperaturhub auf ca. 65 °C zum Erhitzen des Trinkwassers meistens nur mit einem schlechten Wirkungsgrad. Ein Elektroheizstab als Nacherhitzer braucht ebenfalls zu viel Energie … Doch die Planer der Drieselmann GmbH im nahegelegenen Holzgerlingen wussten eine Lösung.

Effizienter Wärme-Booster für die Warmwasserbereitung

Anstatt die Temperaturniveaus zum Heizen (ca. 36 °C im Vorlauf) und für Warmwasser (ca. 65 °C) mit einer Quelle zu bedienen oder einen konventionellen Nacherhitzer zu installieren, schlug Michael Leeb von Drieselmann eine zweistufige Wärmepumpen-Lösung vor. Hierbei bedient die 28-kW-Heizungswärmepumpe nur die Fußbodenheizung und kann im optimalen Betriebsbereich arbeiten. Als zweite Stufe des Systems kommt eine spezielle Wasser-Wasser-Wärmepumpe zum Einsatz: die Exergiemaschine, eine Gemeinschaftsentwicklung der Firmen Varmeco (Kaufbeuren) und BMS-Energietechnik (Wilderswil/Schweiz). Die Maschine nutzt einen Teil der von der Wärmepumpe bereitgestellten Niedertemperaturwärme und hebt sie auf das höhere Temperaturniveau zur Warmwasserbereitung.

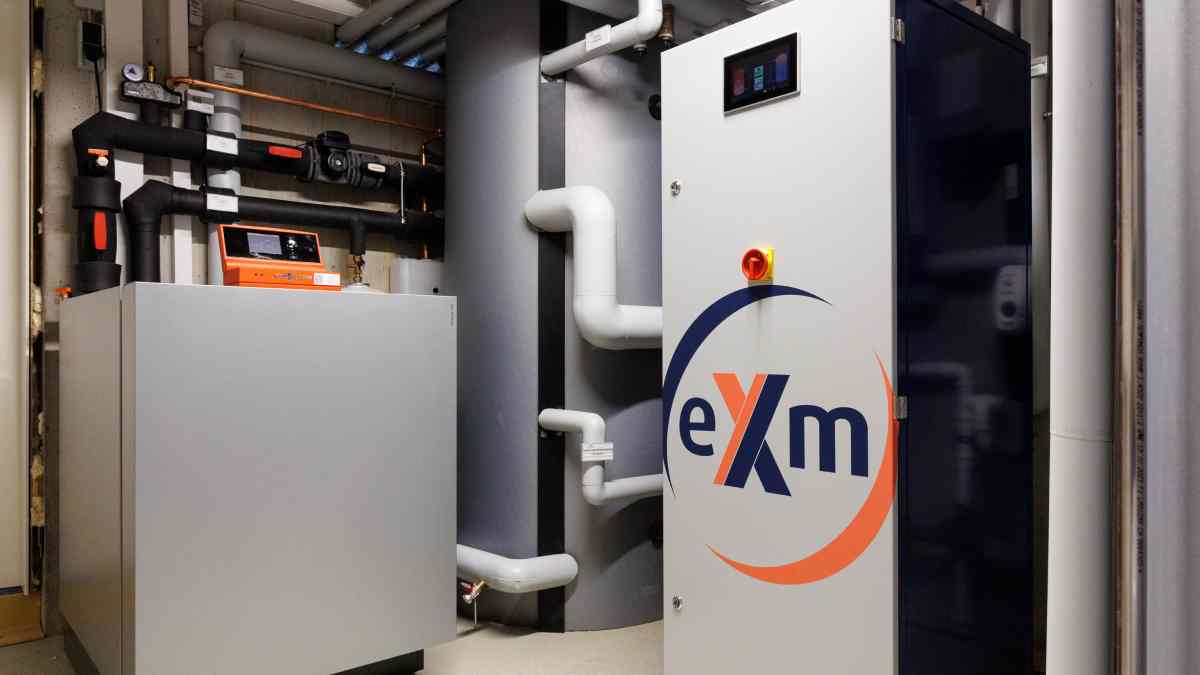

„Es klingt paradox“, sagt Serviceleiter Leeb. „Wir bauen einen zweiten Stromverbraucher ein, um Strom zu sparen. Aber die Kombination aus Heizungswärmepumpe und Exergiemaschine hat tatsächlich einen viel besseren Gesamtwirkungsgrad, als wenn die Heizungswärmepumpe allein beide Temperaturniveaus bedienen müsste.“ Leeb weiß das aus Erfahrung. „Wir haben die kleineren, wandmontierten Exergiemaschinen schon in einigen Wohngebäuden eingebaut und gesehen, wie gut das funktioniert“, berichtet er. „Im Objekt von Herrn Speidel haben wir uns für eine bodenaufgestellte 10-kW-Maschine entschieden, weil hier der Warmwasserbedarf höher ist.“

Getrennte Temperaturniveaus für das Heizen und die Warmwasserbereitung

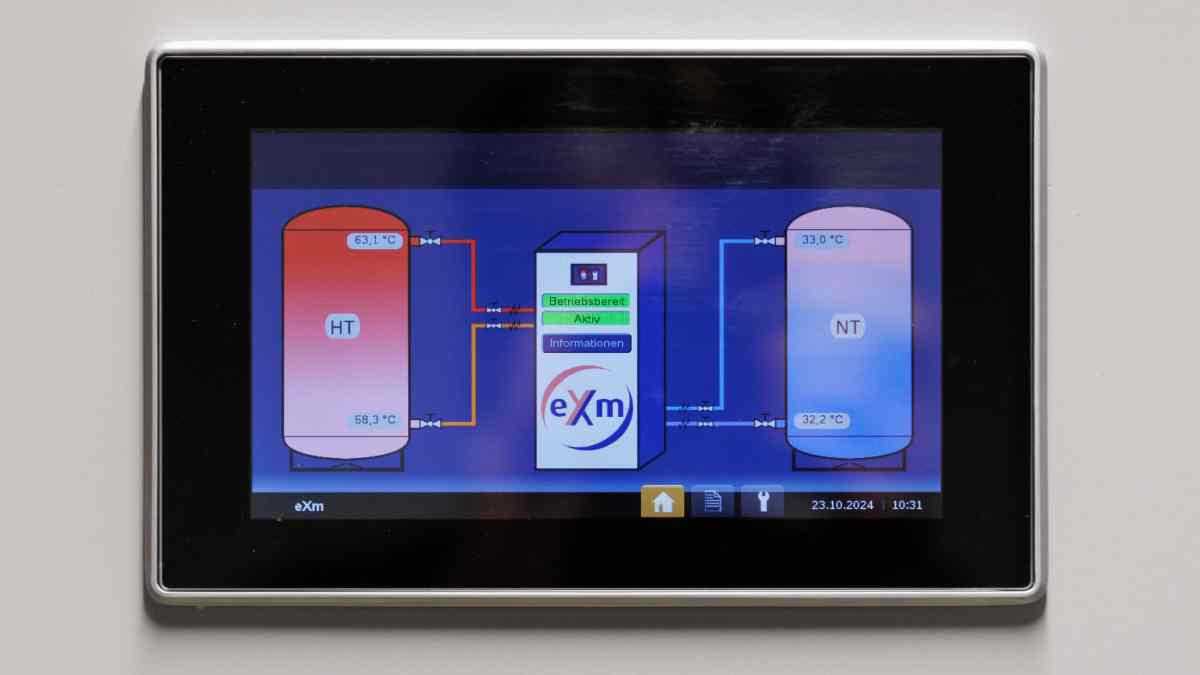

Um die Temperaturniveaus zu trennen, befinden sich im Technikraum zwei Wärmepuffer (Heizspeicher) von Varmeco mit je 1000 Liter Fassungsvermögen. Der Niedertemperatur-Speicher wird von der Heizungswärmepumpe geladen; an ihm sind auch die Heizkreise der Fußbodenheizungen angeschlossen. Für das Laden des Hochtemperatur-Speichers ist die Exergiemaschine zuständig. Sie nutzt die von der Wärmepumpe bereitgestellte Energie als Quelle und hebt die Temperatur an ihrem Kondensator auf 65 °C, bevor sie die Wärme oben im Hochtemperatur-Speicher einspeist.

Zugleich kühlt der Verdampfer der Exergiemaschine den Rücklauf zur Heizungswärmepumpe, weswegen diese etwas effektiver arbeitet. „Das Nacherhitzen mit der Exergiemaschine erfolgt mit einem COP von etwa fünf“, erklärt Leeb, „und auch die Wärmepumpe arbeitet mit einem relativ hohen Wirkungsgrad, da sie ja nur die Niedertemperatur-Wärme liefern muss. Das hält die Wärmekosten niedrig.“

Vier-Leiter-System mit fernbedienbaren Wohnungsstationen

Die Verteilung der Wärme zum Heizen und für das Warmwasser geschieht über ein Vier-Leiter-System und Varmeco-Wohnungsstationen. Das bietet einen hohen Komfort und steigert die Hygiene, weil die Trinkwarmwasserbereitung erst in der Wohnungsstation erfolgt und die Leitungswege bis zur Zapfstelle entsprechend kurz sind. Dreht jemand den Warmwasserhahn auf, wird in dem Wärmetauscher der jeweiligen Wohnungsstation frisches, kühles Trinkwasser durch das Heizwasser im Durchfluss erhitzt – schnell, bedarfsgerecht und gradgenau.

Transparente Wärmeflüsse und Fernzugriff

Sowohl Eigentümer Thomas Speidel als auch Michael Leeb von Drieselmann können jederzeit beobachten, wie die Wärmetechnik arbeitet. Wärmepumpe, Exergiemaschine, die einzelnen Wohnungsstationen und der übergeordnete Varmeco-Systemregler lassen sich via Internet beobachten und ggf. Parameter nachjustieren.

Anlagen-Monitoring ermöglicht weitere Energieeinsparungen

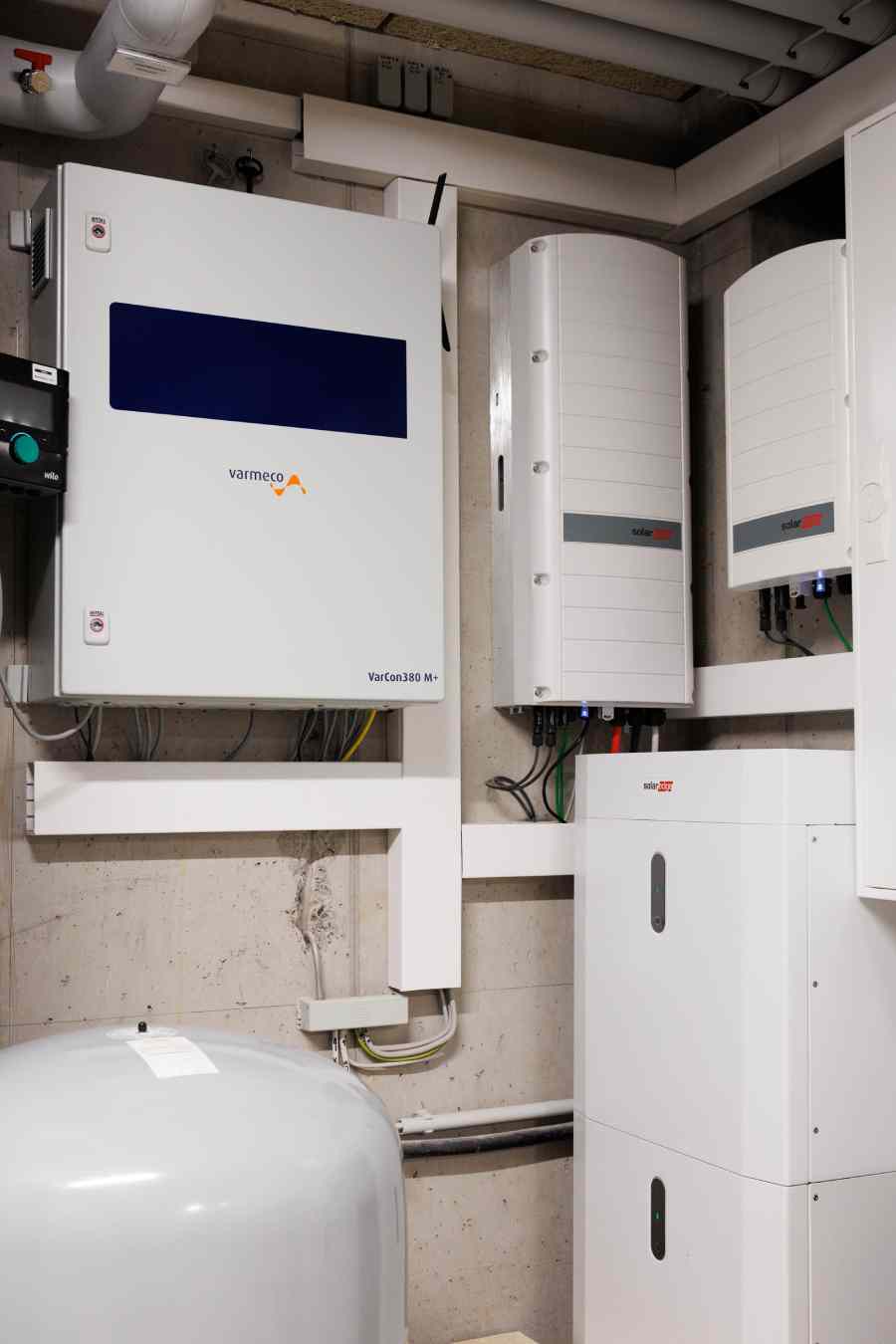

Leeb betont, wie wichtig das Monitoring ist. „Wenn wir die Anlage in Betrieb nehmen, gehen wir von Annahmen aus. Das Nutzerverhalten im Alltag kann davon abweichen. Daher ist es sinnvoll, die Daten einer neuen Anlage über ein Jahr hinweg zu beobachten und das System zu optimieren.“ Das Monitoring und die Optimierung sind aufgrund des Fernzugriffs deutlich einfacher und dank des Systemreglers VarCon380M lassen sich oft Verbesserungen erzielen, die mit den Regelungen der einzelnen Komponenten nicht umzusetzen wären. Mithilfe der Optimierungsmaßnahmen könnten die ohnehin geringen Heizkosten für die Mieter und Mieterinnen in Zukunft also noch niedriger ausfallen.
