PV-Anlagen am Mittelspannungsnetz: EZA-Regler nach 4110
Gemäß der neuen Norm 4110 dürfen als Wirk-und Blindleistungsregler (Erzeugungsanlagenregler: kurz EZA-Regler) nur mehr Geräte mit Komponentenzertifikat verwendet werden. Ohne dieses Zertifikat erhält der Kunde kein Anlagenzertifikat und somit keine Vergütung.
Die Fernsteuerung erfolgt meist durch Fernwirkgateways von Versorgungsnetzbetreibern (VNB). Derzeit sind auch noch Funkrundsteuerempfänger im Einsatz. Vermutlich wird ab 100 Kilowatt die Fernwirktechnik verpflichtend. Eingesetzte Wechselrichter und Schutztechnik müssen ebenfalls über ein Komponentenzertifikat gemäß VDE-AR-N 4110 verfügen.
Schwachpunkte sind Geschichte
Bisher waren die Fernwirktechnik, EZA-Regler und Messgeräte oft ein Schwachpunkt beim Betrieb größerer Anlagen in der Mittelspannung. Es wurden zum Beispiel Signale nicht richtig an die Fernwirkstation oder von der Fernwirkstation nicht richtig an den EZA-Regler übergeben. Manchmal liefen die Fernwirkprogramme nicht korrekt.

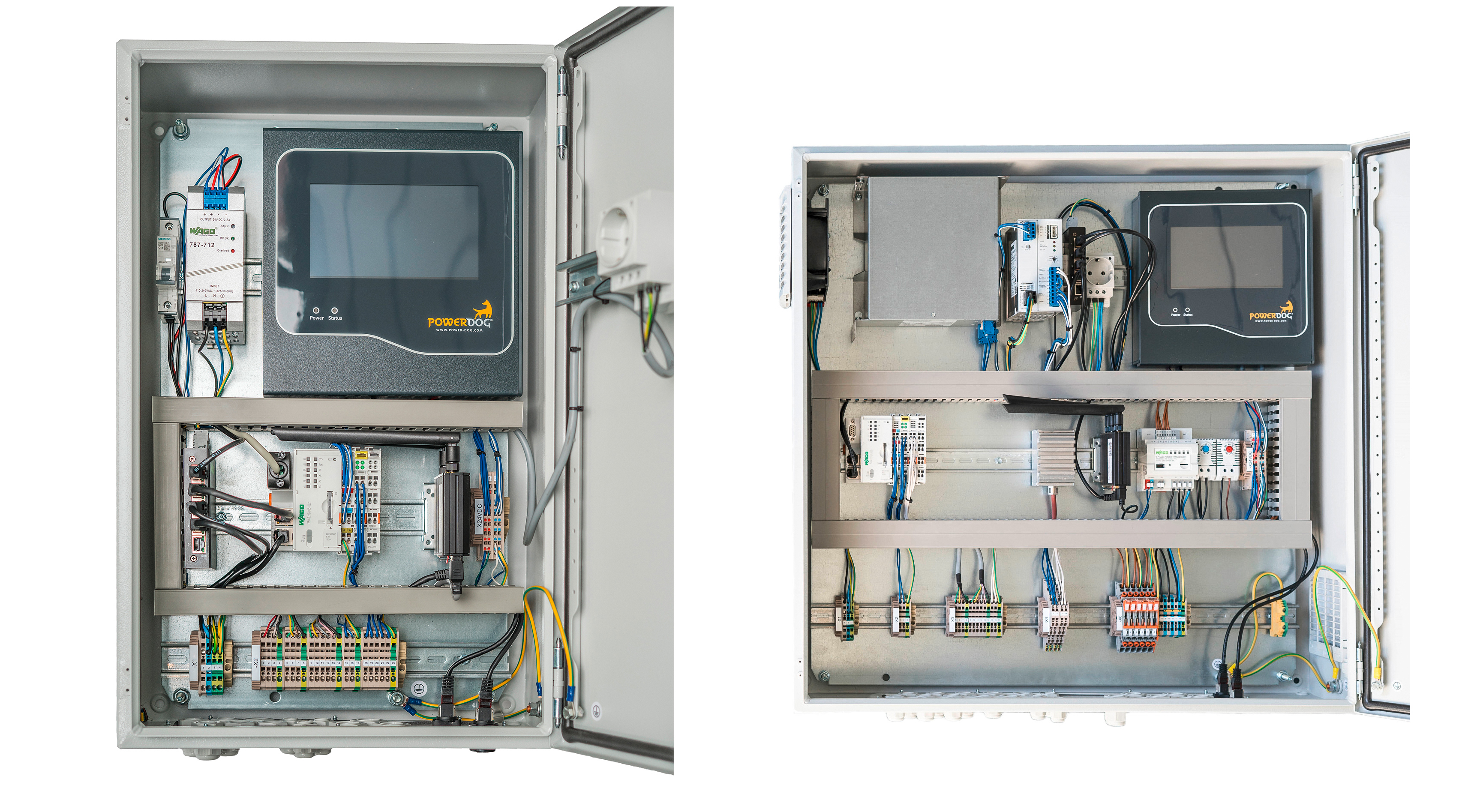

Zur Behebung von Problemen musste der Installateur mit dem Laptop eine Teamviewer-Sitzung aufbauen, damit der für die Fernwirktechnik zuständige Programmierer die Probleme beheben konnte. Das ist nun Geschichte. Der zertifizierte Parkregler Power Dog von Ecodata setzt die Anforderungen der VDE-AR-N 4110 voll um. Der Schaltschrank ist für die Innenmontage vorbereitet. Bei Außenbetrieb kann optional eine Klimatisierung mitbestellt werden.
Die Inbetriebnahme ist sehr einfach: SIM-Karte in den Router einstecken oder Netzwerkkabel anschließen, Strom anschließen, Messgerät oder Schutzgerät ans Netzwerk/RS485 des Schaltschrankes anschließen, Netzwerkkabel mit Gateway verbinden (bei IEC 60870-5-104 Fernwirkprotokoll) oder RS485-Verbindung zum Gateway herstellen (bei IEC 60870-5-101 Fernwirkprotokoll). Falls keine Fernwirktechnik benötigt wird, die Kontakte des FRE (100/60/30/0 Prozent) an den Schaltschrank anschließen.
Fernüberwachnung möglich
Alles andere ist bereits vorkonfiguriert. Durch Fernzugang zu sämtlichen Geräten (Fernwirkstation, Messgerät, Datenlogger) ist eine Inbetriebnahme der Fernwirktechnik, des Monitorings und des Netzmanagements aus der Ferne möglich. Je nach Energieversorger werden die entsprechenden Blindleistungsregelvarianten eingestellt. Es kann auch zwischen verschiedenen Blindleistungsregelungen umgeschaltet werden. Ein Direktvermarkter kann hinzugefügt werden, der ebenfalls per Netzwerk die Anlage steuern und Daten auslesen kann. VPN-Zertifikate können direkt eingespielt werden.
Ein VPN-Router ist nicht nötig. Sämtliche Daten werden vom Power Dog aufgezeichnet und stehen am Portal mit vielen Funktionen zur Auswertung bereit. Alternativ werden die Daten an Fremdportale (zum Beispiel Smartblue, Meteocontrol) übermittelt.
