Individuelle Entwässerungslösung für Haus des Deutschen Alpenvereins
Das Edmund-Probst-Haus, eine bei Wanderern, Bergsteigern und Gleitschirmfliegern sehr beliebte, ganzjährig geöffnete Schutzhütte der Sektion Allgäu-Immenstadt des Deutschen Alpenvereins, wurde 1890 gebaut. Im August 2020 fiel der Startschuss für umfangreiche Umbau- und Sanierungsarbeiten, die neben neuer Raumaufteilung, verbessertem Brandschutz und modernem Energiekonzept auch eine Erneuerung der sanitären Anlagen sowie der Küche des Restaurantbetriebs umfasste.
Schon zu Beginn der Planungsphase wurde aufgrund sowohl der Lage als auch der Beschaffenheit des Gebäudes deutlich, dass eine Standardlösung für die fachgerechte, nach DIN EN 1825 obligatorische Entsorgung des fetthaltigen Abwassers nicht ausreichen würde.
Teilentsorgung in Fässern
Lagebedingt ist die Schutzhütte nur per Nebelhornbahn sowie über einen sehr steilen Zufahrtsweg erreichbar. Für die Planung des Küchenbetriebs bedeutet diese spezielle Lage: Vollentsorgung mit großen Entsorgungsfahrzeugen ist unmöglich; der Abtransport der fetthaltigen Abwässer muss per Teilentsorgung, das heißt mittels Fässern erfolgen.
Die bauseitigen Planungsparameter und Montage-Schwierigkeiten: Eine nur 80 cm breite Tür auf dem Weg zum Aufstellungsort, die niedrige Deckenhöhe von weniger als zwei Metern im Keller sowie die Platzierung der Sammel- und Reservefässer im Erdgeschoss. Die beengten Gegebenheiten erforderten mit Hinblick auf die Einbringung und Bedienung vor Ort u.a. eine Anpassung der Behältermaße.
Alles in allem eine Ausgangssituation, die ein perfektes Zusammenspiel von hohe Planungsexpertise, speziellem Fertigungs-Know-how und großer Montage-Kompetenz erfordert. „Wir haben in der Konstruktion verschiedene Varianten ausprobiert, die nicht alltäglich sind, um eine punktgenaue Konzeption zu entwickeln“, erläutert Frank Lissy, Regionalverkaufsleiter Süd von ACO Haustechnik.
Aufstellung der Anlage

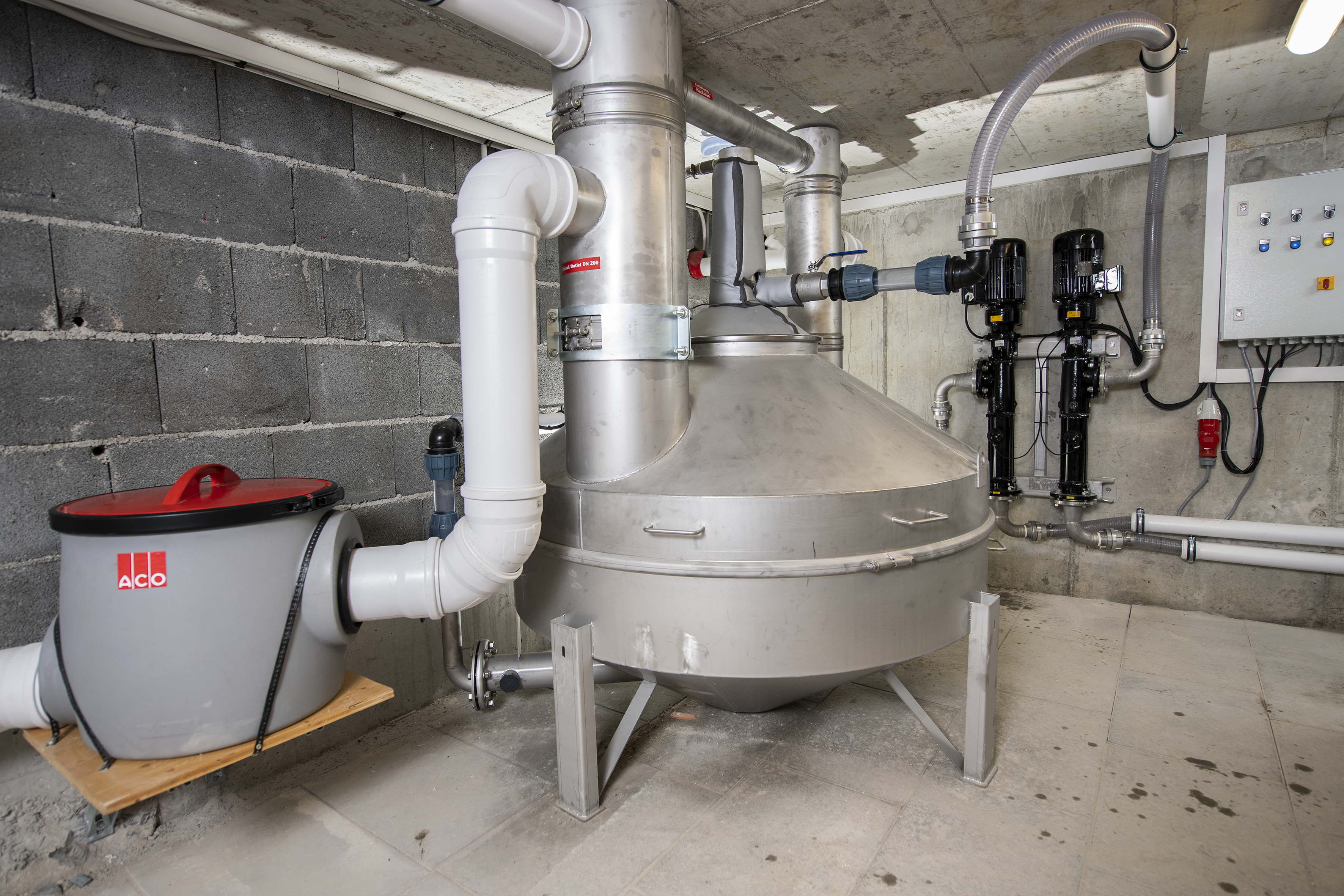

Das Ergebnis von ACO Haustechnik ist eine norm-gerechte, kompakte Edelstahl-Anlage in runder Ausführung zur Freiaufstellung und Teilentsorgung: Ein Frischfettabscheider ACO Lipator S-RM in der Nenngröße 10 mit einem Fassungsvermögen von 1.400 Litern, erweitert um zwei wandmontierte Exzenterschneckenpumpen, die das fetthaltige Abwasser über fettsäurebeständige DN50-Rohrleitungen vom Typ ACO PIPE V4A in die 60-l-Fässer (ausgestattet mit Sensoren zur Füllstandüberwachung) im Erdgeschoss fördern.
Ergänzt wird die neue Entsorgungstechnologie im Edmund-Probst-Haus durch ACO Hygiene Kastenrinnen, abgedeckt mit rutschhemmenden Gitterrosten, sowie mit ACO Brandschutz Bodenabläufen DN 70, ausgestattet mit Brandschutz-Kartuschen (Intumeszenz-Masse, die sich bei großer Erhitzung ausdehnt und damit die Feuer- und Rauchweiterleitung in andere Geschosse unterbindet).
Beide Komponenten bestehen aus Edelstahl und bringen auch die neue Küche des Edmund-Probst-Hauses auf ein zeitgemäßes, normgerechtes Hygiene- und Sicherheitsniveau.
