ACO Haustechnik: Parkdeckablauf und Parkdeckrinne speziell für Gussasphalt
Gussasphalt wird allen Anforderungen gerecht, die es angesichts der mechanischen, thermischen und chemischen Belastungen von Parkdecks bei der Planung zu beachten gilt: Gussasphalt ist wasserdicht, fugenlos und stabil (auch bei großen Punktlasten auf den Stellflächen). Seine Rutschfestigkeit – nicht nur, aber insbesondere auf Rampen von großer Bedeutung – trägt zu Sicherheit und Unfallschutz bei.
Die nach DIN 18532 normkonformen Parkdeckrinnen und -abläufe von ACO Haustechnik bestehen aus Edelstahl in den Qualitäten 1.4301 und 1.4404. Die Materialqualität 1.4404 verleiht den Parkdeckrinnen eine vor allem gegen chloridhaltiges Wasser eine sehr hohe Widerstandsfähigkeit. Edelstahl entspricht der Baustoffklasse A1 und trägt somit keine zusätzliche Brandlast. Mit einem ACO Brandschutzeinsatz können die Parkdeckrinnen und -abläufe brandschutzgerecht verbaut werden. Der geprüfte ACO Brandschutzeinsatz erfüllt die Feuerwiderstandsklassen R 30 bis R 120.
Produktvarianten und Belastbarkeit
Die ACO Parkdeckrinne ist in den Breiten 134 mm und 174 mm erhältlich. Für die 134 mm breite Rinne stehen verschraubbare Roste als Compositrost oder als Gitterrost zur Verfügung. Die 174 mm breite Rinne lässt sich mit einem rutschhemmenden Stegrost oder einem Gitterrost (beide verschraubbar) ausstatten. Rinnenlängen sind bis zu 3 m standardmäßig verfügbar; längere Rinnen lassen sich durch Baustellenschweißung realisieren.
Der Edelstahlrost der Parkdeckrinne hält, wie auch die 191 x 191 mm großen Roste der ACO Parkdeckabläufe, Belastungen bis M125 nach DIN EN 1253-2 stand. Der Compositrost eignet sich für extreme Beanspruchungen bis zur Belastungsklasse C 250 gemäß DIN EN 1433.

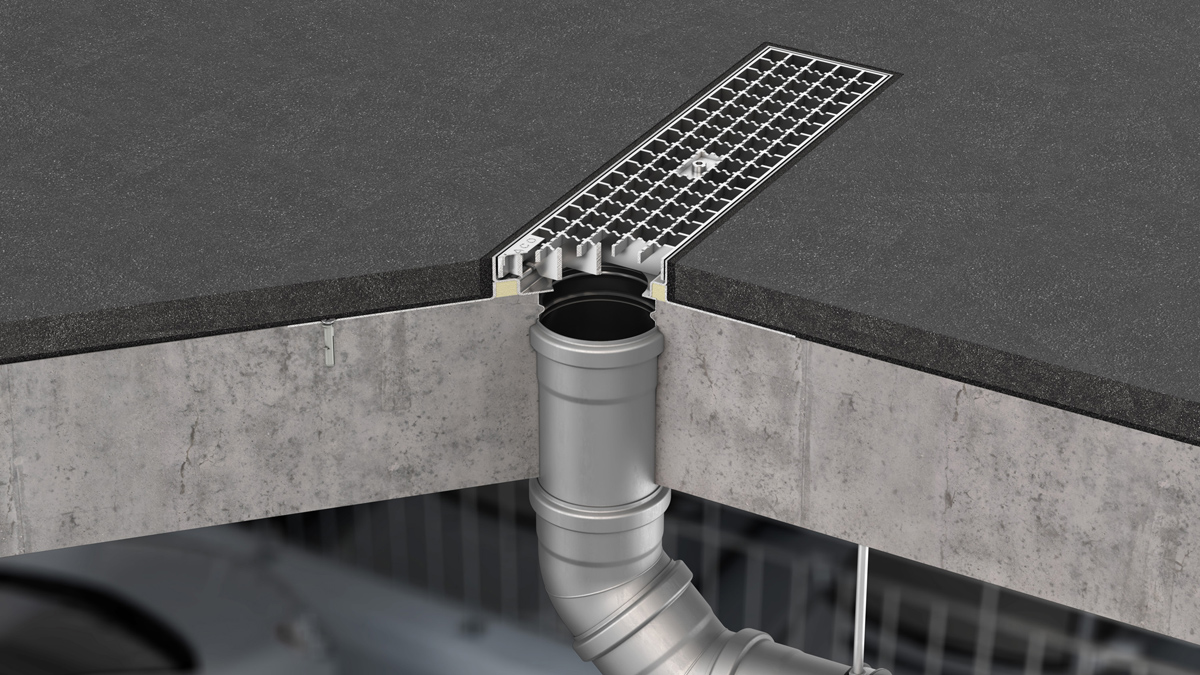

Sowohl die Parkdeckrinnen als auch die Parkdeckabläufe verfügen über einen 120 mm breiten Klebeflansch (gemäß DIN 18532) sowie Montagelöcher zur Befestigung auf der Rohbetondecke. Der Anschlussstutzen hat einen Durchmesser von 110 mm, passend für ACO Pipe (Edelstahl 1.4404) und zur Kombination mit einem Übergangsstück für ACO GM-X (Stahl verzinkt). Der Aufbau der Parkdeckrinne besteht aus dem Klebeflansch und der Rostaufnahme: Bauhöhe entweder 35 mm für einlagigen Schichtaufbau innerhalb von Gebäuden oder 70 mm für zweilagigen Schichtaufbau bei Freibewitterung. Zur Anpassung der Parkdeckrinne an unterschiedlichste Projektanforderungen produziert ACO Haustechnik auf Anfrage auch individuelle Bauhöhen.
