Exakte Bemessung von Regen- und Notentwässerungsanlagen

Die Planung und Ausführung von Regen­entwässerungsanlagen und Notentwässerungen von Balkonen, Loggien und Terrassen müssen grundsätzlich nach DIN EN 12 056-3 „Schwerkraftentwässerungsanlagen innerhalb von Gebäuden – Dachentwässerung, Planung und Bemessung“, Ausgabe Januar 2001, und DIN 1986-100 „Entwässerungsanlagen für Gebäude und Grundstücke“, Ausgabe Dezember 2016, sowie der Flachdachrichtlinie, Ausgabe Mai 2019, erfolgen. Gemäß der Flachdachrichtlinie werden Balkone, Loggien und Terrassen folgendermaßen definiert:

• Balkone sind nutzbare Plattformen über Geländeniveau, die über die Fassade eines Gebäudes hinausragen.
• Loggien sind nutzbare Plattformen über Geländeniveau, die teilweise oder ganz in die Fassade eingezogen sind.
• Terrassen/Dachterrassen sind für den Aufenthalt von Personen vorgesehene Dach- bzw. Deckenflächen.

Anforderungen nach DIN 1986-100, Abschnitt 5.10

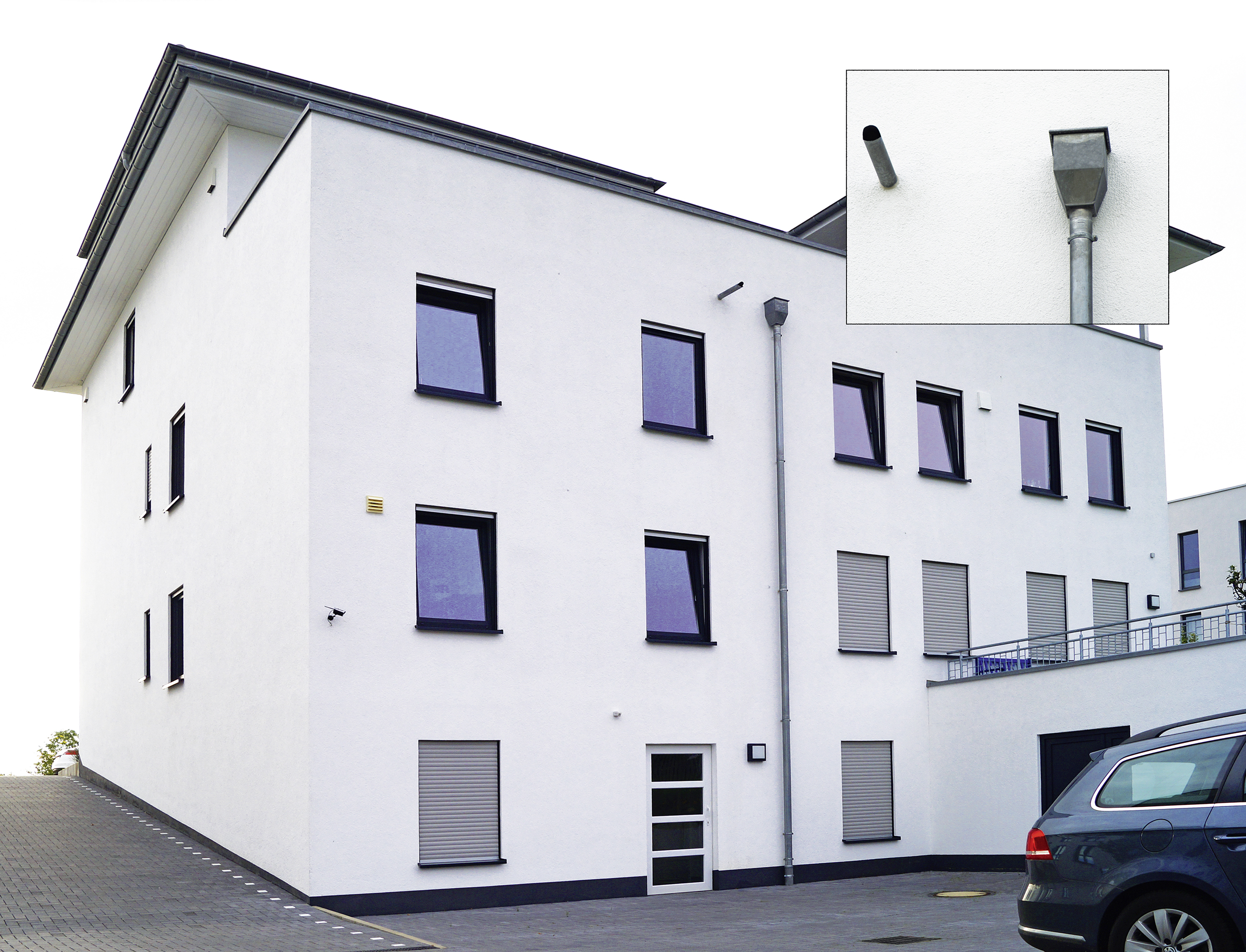

Balkone und Loggien sollten einen Ablauf oder eine vorgehängte Rinne erhalten. Haben Balkone und Loggien eine geschlossene Brüstung, so muss zusätzlich zum Ablauf ein Notablauf oder ein Notüberlauf von mindestens 40 mm lichter Weite in der Brüstung vorhanden sein (Bild 1). Die Forderung nach einem Notablauf oder Notüberlauf von mindestens 40 mm lichter Weite zusätzlich zum Balkonablauf bei geschlossenen Brüstungen dient der Sicherheit gegen Überflutung von Gebäuden, selbst im Falle einer Verstopfung des Balkonablaufes, zum Beispiel durch Laub oder andere Stoffe.

An Regenwasserfallleitungen von Dachentwässerungen dürfen zur Vermeidung von Überflutungen auf den darunterliegenden Etagen keine Abläufe von Balkonen oder Loggien mit geschlossener Brüstung angeschlossen werden, auch dann nicht, wenn Notentwässerungen in der Brüstung vorhanden sind. Dieses gilt auch für Terrassenabläufe.

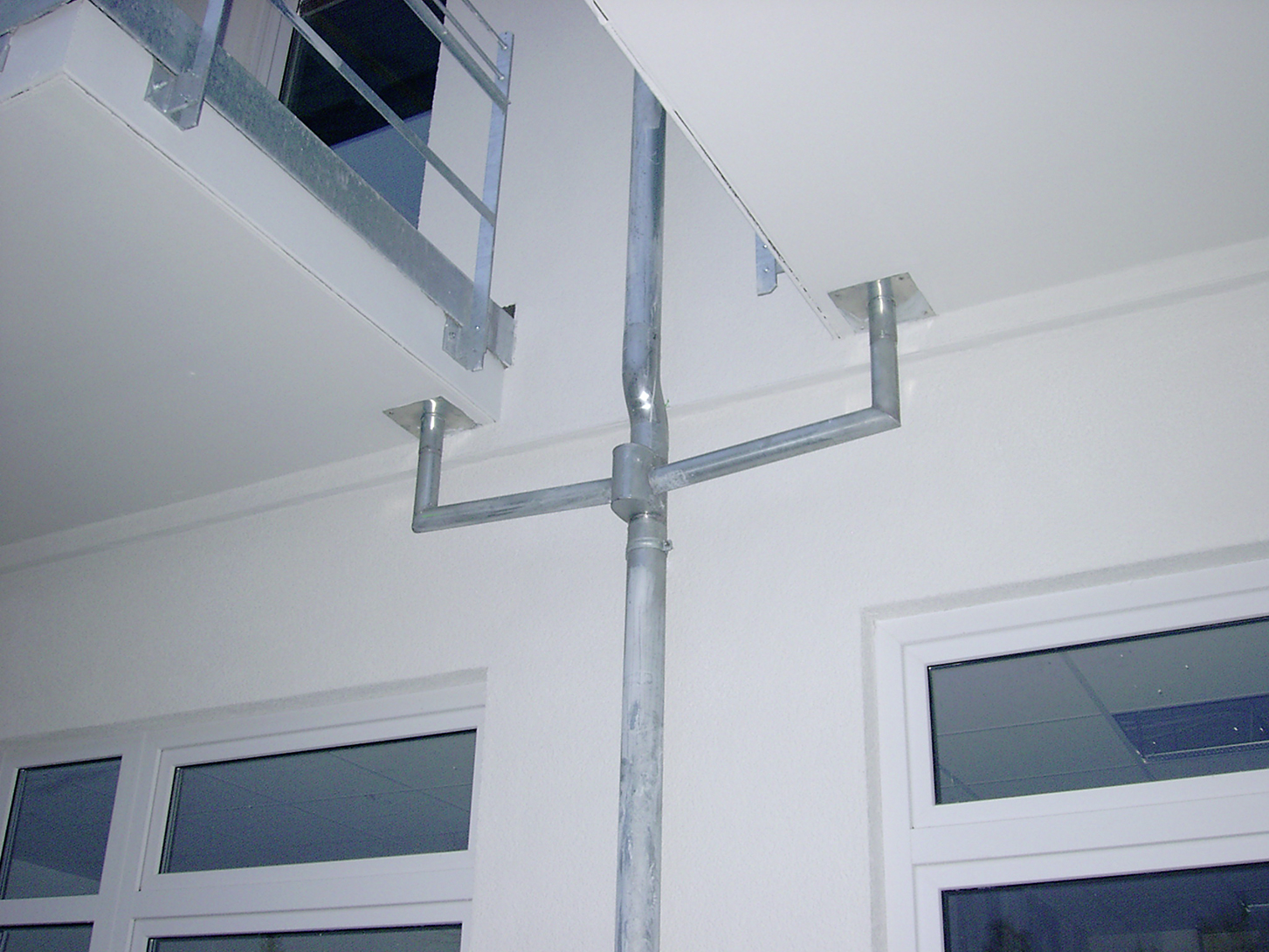

Nur wenn Balkone und Loggien keine geschlossene Brüstung haben, kann auf getrennte Fallleitungen für die Dach- und Balkonentwässerung verzichtet werden. Hierbei müssen mindestens 50 % der Brüstung als freier Ablauf zur Verfügung stehen, damit das Wasser im Überflutungsfall ungehindert abfließen kann. Offene Brüstungen sind zum Beispiel auch Begrenzungen durch Geländer mit Glasfassaden oder Ähnlichem, unter denen das Wasser im Überflutungsfall über die Balkonfußbodenfläche nach außen ungehindert abfließen kann (Bild 2). Abläufe von Balkonen und Loggien im Erdgeschoss sollten aus Sicherheitsgründen getrennt an die Regenwassergrundleitung angeschlossen werden.

Die Regelung in der alten DIN 1986-100, Ausgabe Mai 2008, mit dem generellen Verbot für den Anschluss von Abläufen zur Entwässerung von Balkonen und Loggien an Regenwasserfallleitungen von Dachentwässerungen war zu restriktiv und führte zu einer Vielzahl von Einsprüchen. Mit der neuen Regelung wird sowohl der Kostenminimierung im Bauwesen als auch dem Überflutungsschutz von Gebäuden Rechnung getragen.

Abläufe im Terrassenbereich sollten möglichst wegen Überflutungsgefahr bei Stark­regen erst nach dem Entspannungspunkt (Übergang der Dachentwässerung zur weiterführenden Grundleitung nach einem Hofablauf oder offenen Schacht mit Lüftungsöffnungen) an die Regenwassergrundleitung angeschlossen werden. Terrassen sollten mit Gefälle so angelegt werden, dass ein schadloses Abfließen des Wassers in das umgebende Gelände möglich ist.

Gemäß DIN 1986-100 ist grundsätzlich zu prüfen, in welchem Maße Niederschlagswasser über Versickerungsanlagen abgeleitet werden kann. Dies gilt auch für Flächen unterhalb der Rückstauebene. Niederschlagswasser von Flächen unterhalb der Rückstau­ebene, hierzu zählen auch Terrassen unterhalb der Rückstauebene, das nicht der Versickerung oder einem oberirdischen Gewässer zugeführt werden kann, ist mittels Abwasser­hebe­anlagen rückstaufrei der öffentlichen Kanalisation zuzuführen. Wenn Dritte nicht beeinträchtigt werden, darf das Niederschlagswasser auch direkt über Wasserspeier oder Tropfleisten auf das Grundstück abgeleitet werden.

Bemessung der Regenentwässerungsanlagen

Das auf Balkonen, Loggien und Terrassen anfallende Niederschlagswasser muss planmäßig und kontrolliert abgeleitet werden. Dies erfordert eine exakte Bemessung der Regen­entwässerungsanlagen gemäß Abschnitt 14.2 der DIN 1986-100. Der Regenwasserabfluss wird nach Gleichung 5 der Norm berechnet:

Q_r = r _(D,T) x C_S x A / 10 000 (l/s)

Dabei ist:

Q_r der Regenwasserabfluss in Liter pro Sekunde (l/s);

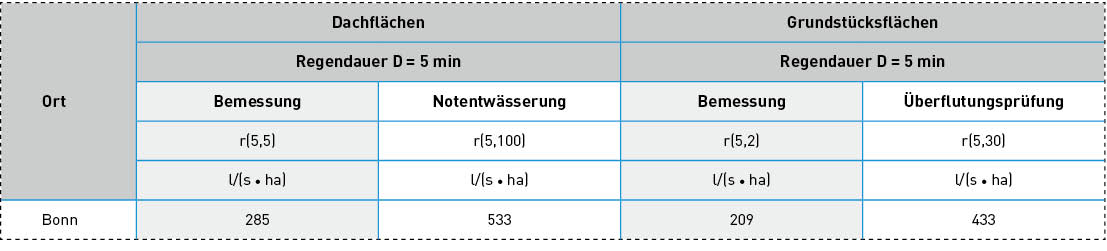

r _(D,T) die Berechnungsregenspende in Liter pro Sekunde und Hektar [I/(s x ha)] am Gebäudestandort nach Tabelle A.1 der DIN 1986-100 (Bild 3) oder nach KOSTRA-DWD 2010);

C_S der Spitzenabflussbeiwert (dimensionslos) aus Tab. 9 der DIN 1986-100;

A Niederschlagsfläche in Quadratmeter (m²).

Info: Die angegebenen Regenspenden in der Tabelle A.1 der DIN 1986-100 gelten grundsätzlich für das Zentrum der aufgeführten Orte. Ist die Ermittlung der Regenspenden anhand der Tabelle A.1 der DIN 1986-100 nicht möglich, müssen die Regenspenden mithilfe des KOSTRA-DWD-2010 bestimmt werden.

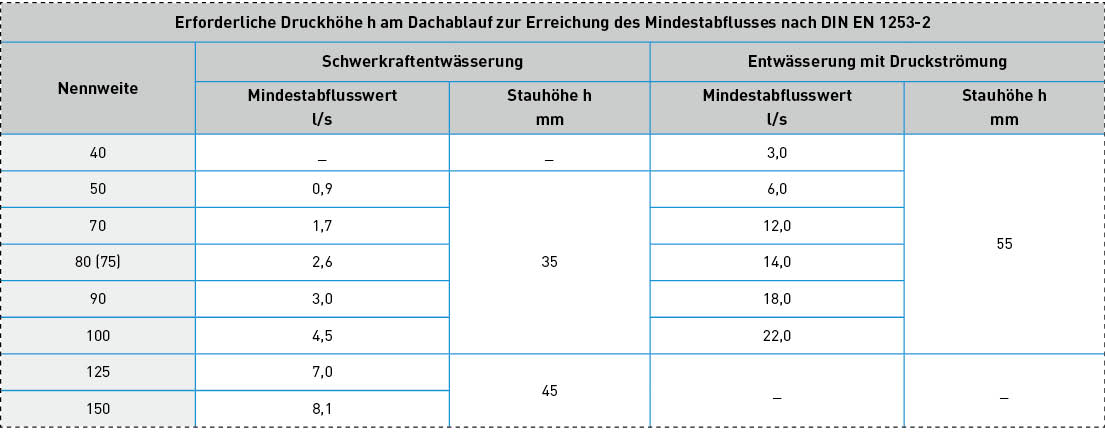

Das anfallende Regenwasser von Balkonen, Loggien und Terrassen wird in der Regel über Abläufe oder Rinnen abgeleitet. Die Mindestabflüsse in l/s und die zugehörigen Stauhöhen (Druckhöhen) h für Abläufe erhält man aus der Tabelle 10 der DIN 1986-100 (Bild 4).

Info: Bei den Angaben in der Tabelle 10 der DIN 1986-100 handelt es sich um Mindestanforderungen für Abläufe. Diese Werte sind allgemein gültig und optimal anzuwenden, wenn zum Beispiel in der Vorplanungsphase noch kein Fabrikat für die Abläufe feststeht. Sobald aber das Fabrikat der Abläufe feststeht, sollten die Angaben für das Abflussvermögen und die Druckhöhe h der Ablaufhersteller verwendet werden.

Die Bemessung von Regenwasserleitungen im Freispiegelsystem erfolgt nach Abschnitt 14.2.7 der DIN 1986-100; die für Drückströmung muss nach Abschnitt 14.3 durchgeführt werden. Vorgehängte halbrunde und kastenförmige Rinnen einschließlich der Rinnenstutzen können nach Abschnitt 14.4 der DIN 1986-100 bemessen werden.

Notentwässerungen

Nach Abschnitt 5.9 der DIN 1986-100 können zur Notentwässerung entweder Notüberläufe (zum Beispiel durch Öffnungen in der Attika) oder Notabläufe (zum Beispiel Not­abläufe mit Rohrsystemen) eingesetzt werden. Not­abläufe können als Attikaabläufe frei durch die Attika entwässern.

Die Notentwässerung darf nicht an die Entwässerungsanlage angeschlossen werden, sondern muss mit freiem Auslauf auf schadlos überflutbare Grundstücksflächen abgeleitet werden. Bei nicht überdachten Balkonen ab ca. 10 m² Grundfläche muss in jedem Fall überprüft werden, ob eine lichte Weite von 40 mm für die Notentwässerung ausreichend ist. Nicht überdachte Balkone sind wie Dachflächen zu behandeln. Hierbei muss generell sichergestellt werden, dass gemäß Abschnitt 14.2.6 der DIN 1986-100 das Entwässerungs- und Notentwässerungssystem gemeinsam mindestens das am Gebäudestandort über fünf Minuten zu erwartende Jahrhundertregenereignis r_(5,100) entwässern können. Das Mindestabflussvermögen der Notentwässerung wird nach Gleichung 7 der DIN 1986-100 berechnet:

Q_NOT = (r_(5,100) – r_(D,T) x C_S) x A / 10 000 (l/s)

Dabei ist:

Q_NOT das Mindestabflussvermögen der Not­entwässerung in Liter pro Sekunde (l/s);

r_(5,100) der über 5 Minuten zu erwartende Jahrhundertregen in Liter pro Sekunde und Hektar [I/(s x ha)] am Gebäudestandort nach Tabelle A.1 der DIN 1986-100 (Bild 3) oder nach KOSTRA-DWD 2010;

r_(D,T) die Berechnungsregenspende in Liter pro Sekunde und Hektar [I/(s x ha)] am Gebäudestandort nach Tabelle A.1 der DIN 1986-100 (Bild 3) oder nach KOSTRA-DWD 2010;

C_S der Spitzenabflussbeiwert (dimensionslos) aus Tab. 9 der DIN 1986-100;

A Niederschlagsfläche in Quadratmeter (m²).

Die resultierende Überflutungshöhe ergibt sich entweder aus der Addition der Druckhöhen h am Ablauf und der Notentwässerungsströmung zur Öffnung in der Brüstung oder aus der Addition der Druckhöhen h am Ablauf und am Notablauf.

Durch die resultierende Überflutungshöhe dürfen sich weder statische noch abdichtungstechnische Probleme ergeben. Empfehlenswert ist noch ein Freibord von mindestens 25 mm oberhalb der resultierenden Überflutungshöhe. Durch den Freibord erhält man noch eine zusätzliche Sicherheit gegen Wellenbewegungen bei Sturm (Freiborde sind zum Beispiel bei innen liegenden Rinnen vorgeschrieben). Zur Vermeidung von Überflutungsschäden innerhalb von Gebäuden muss sichergestellt sein, dass die berechnete Gesamtüberflutungshöhe die maximale Schwellenhöhe – von zum Beispiel Balkontüren – nicht überschreitet.

Info: Die Flachdachrichtlinie schreibt im Abschnitt 4.4 bei Türen eine Anschlusshöhe der Abdichtung von mindestens 150 mm oberhalb des Belags vor. Eine Verringerung der Anschlusshöhe auf 50 mm ist möglich, wenn vor der Tür ein rinnenförmiger Entwässerungsrost – mit unmittelbarem Anschluss an die Entwässerung – eingesetzt wird.

Die Ermittlung der Größe von rechteckigen Notüberläufen erfolgt gemäß Abschnitt 14.5.2 der DIN 1986-100; die von runden Notüberläufen ist in Abschnitt 14.5.3 festgelegt.

Bei vorgehängten Rinnen ist keine zusätzliche Notentwässerung erforderlich. Die normenmäßige Bemessung von vorgehängten Rinnen ist abgestimmt auf den Berechnungsregen bei Vollfüllung der Rinne. Bei Regen­ereignissen oberhalb des Berechnungsregens erfolgt die Notentwässerung über die Vorderkante der Rinnenlängsseite.

Fazit

Die Entwässerung von Balkonen, Loggien und Terrassen erfordert eine exakte Planung und Ausführung der zugehörigen Regenentwässerungsanlagen und Notentwässerungen nach den geltenden Regelwerken. Eine genaue Koordination zwischen Sanitärfachleuten, Architekten, Bauklempnern und Bedachungsfachleuten ist eine der wichtigsten Voraussetzungen für die sichere Entwässerung von Balkonen, Loggien und Terrassen. Bei fehlender Erfahrung sollten unbedingt die Beratungsfachleute der Hersteller hinzugezogen werden.

Dieser Beitrag von Bernd Ishorst ist zuerst erschienen in SBZ 14/2020. Ishorst ist Koordinator der ­Gütegemeinschaft Entwässerungs­technik Guss in Meckenheim.
