DIN 1946-6: Die wichtigsten Neuerungen der Lüftungsnorm, Teil 2

Nachdem im ersten Teil der Beitragsreihe der Anwendungsbereich der Norm erläutert wurde und diejenigen Neuerungen, die ventilatorgestützte Systeme betreffen, stehen im Mittelpunkt des zweiten Teils neben den Änderungen, die die Berechnung der Außenluftvolumenströme und die Auslegung von Lüftungskomponenten betreffen, Informationen zum Erstellen eines Lüftungskonzepts.

Zum Lüftungskonzept gehören nach DIN 1946-6 das Prüfen der Notwendigkeit lüftungstechnischer Maßnahmen sowie die Auswahl eines Lüftungssystems. Das Festlegen der Außenluftvolumenströme und die Dimensionierung der Lüftungssysteme sind hingegen nicht Bestandteil des Lüftungskonzepts.

Erstellen eines Lüftungskonzepts

Um die Notwendigkeit lüftungstechnischer Maßnahmen zu überprüfen, wird die für übliche Nutzungen erforderliche Lüftung zum Feuchteschutz q_v,ges,NE,FL mit dem durch Infiltration realisierbaren Luftvolumenstrom q_{V,Inf,Konzept} verglichen. Wenn q_{V,Inf,Konzept} < q_v,ges,NE,FL ist, sind lüftungstechnische Maßnahmen erforderlich.

Die erforderlichen Luftvolumenströme werden wie folgt berechnet:

• Luftvolumenstrom durch Infiltration: q V_,Inf,Konzept = e_z,Konzept ∙ V_NE ∙ n₅₀  (1)
• Luftvolumenstrom für Lüftung zum Feuchteschutz: q_v,ges,NE,FL = f W_S · (-0,002 · A_NE² + 1,15 · A_NE + 11) (2)

mit

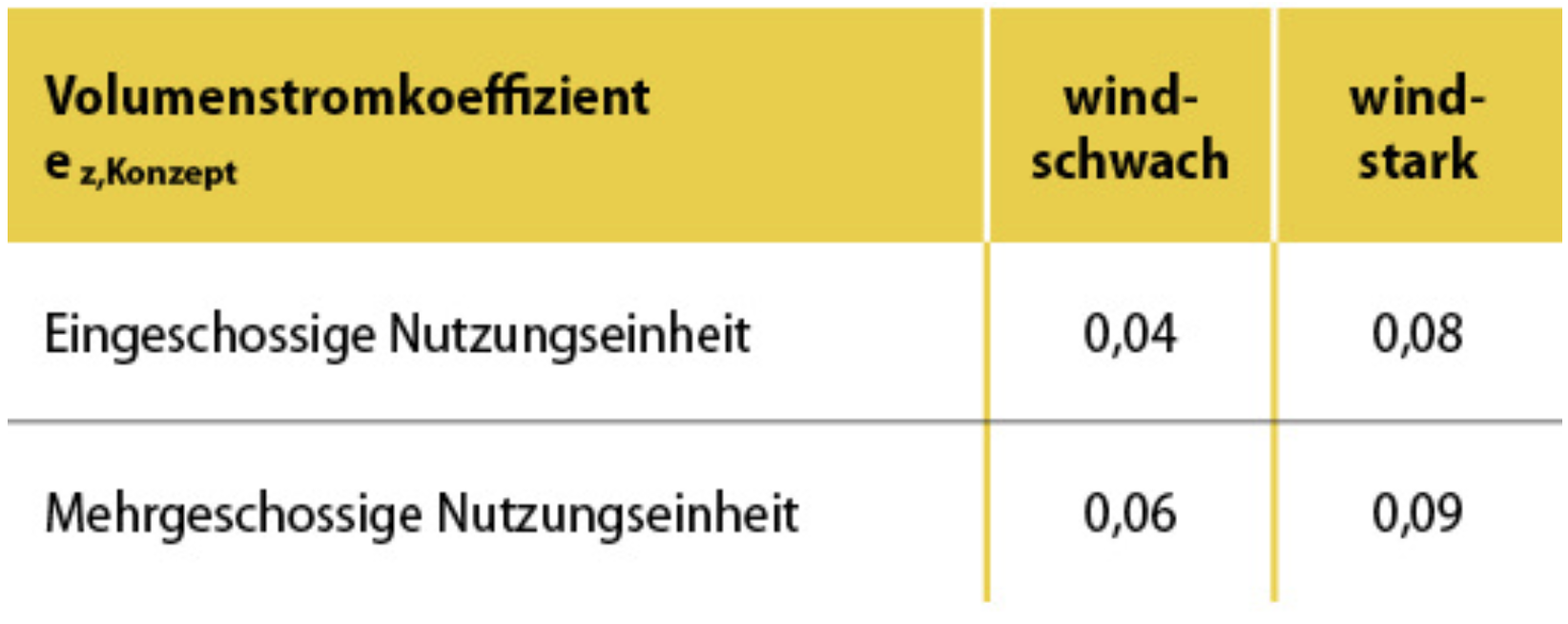

e_z,Konzept Volumenstromkoeffizient, siehe Abb. 1 

V_NE Luftvolumen der Nutzungseinheit in m³

n₅₀ Luftwechsel bei 50 Pa Differenzdruck in h^-1

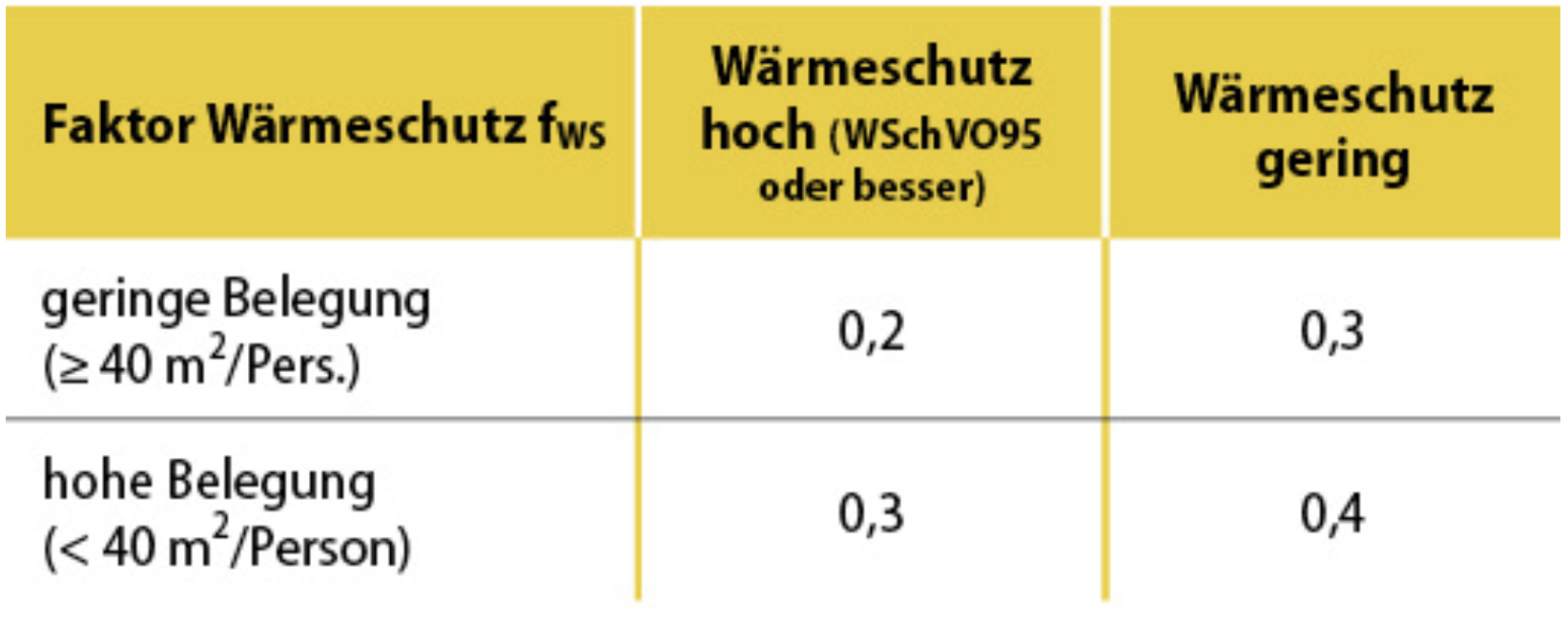

f W_S Faktor zur Berücksichtigung des Wärmeschutzes des Gebäudes, siehe Abb. 2

A_NE Fläche der Nutzungseinheit in m²

Die n₅₀-Auslegungswerte in Abhängigkeit von der Gebäudekonstellation und vom Lüftungssystem sowie die Zuordnung der Landkreise zum windschwachen oder windstarken Gebiet (siehe Abb. 1) bleiben in der Neufassung der Norm unverändert.

Wird die Gebäudedichtheit mit einer Messung bestimmt, kann eine rechnerische Korrektur für kleine Öffnungen erfolgen, die bei der Messung abgedichtet, bei bestimmungsgemäßer Nutzung aber offen sind:

mit

n_50,m Messwert des Luftwechsels bei 50 Pa Differenzdruck, in h^-1

A_Öff Fläche von kleinen Öffnungen, die bei der Messung der Luftdichtheit nicht erfasst (abgedichtet) wurden, aber bei bestimmungsgemäßer Nutzung des Gebäudes geöffnet sind, in cm²

Bei der Belegungsdichte kann nach DIN 1946-6:2019 davon ausgegangen werden, dass sie in selbstgenutztem Eigentum, beispielsweise in Einfamilienhäusern, gering ist. Soll zum Zeitpunkt der Lüftungsplanung nicht festgelegt werden, wie viele Bewohner das Gebäude bzw. die Wohnung nutzen werden, liegt die Annahme einer hohen Belegungsdichte lüftungstechnisch auf der sicheren Seite.

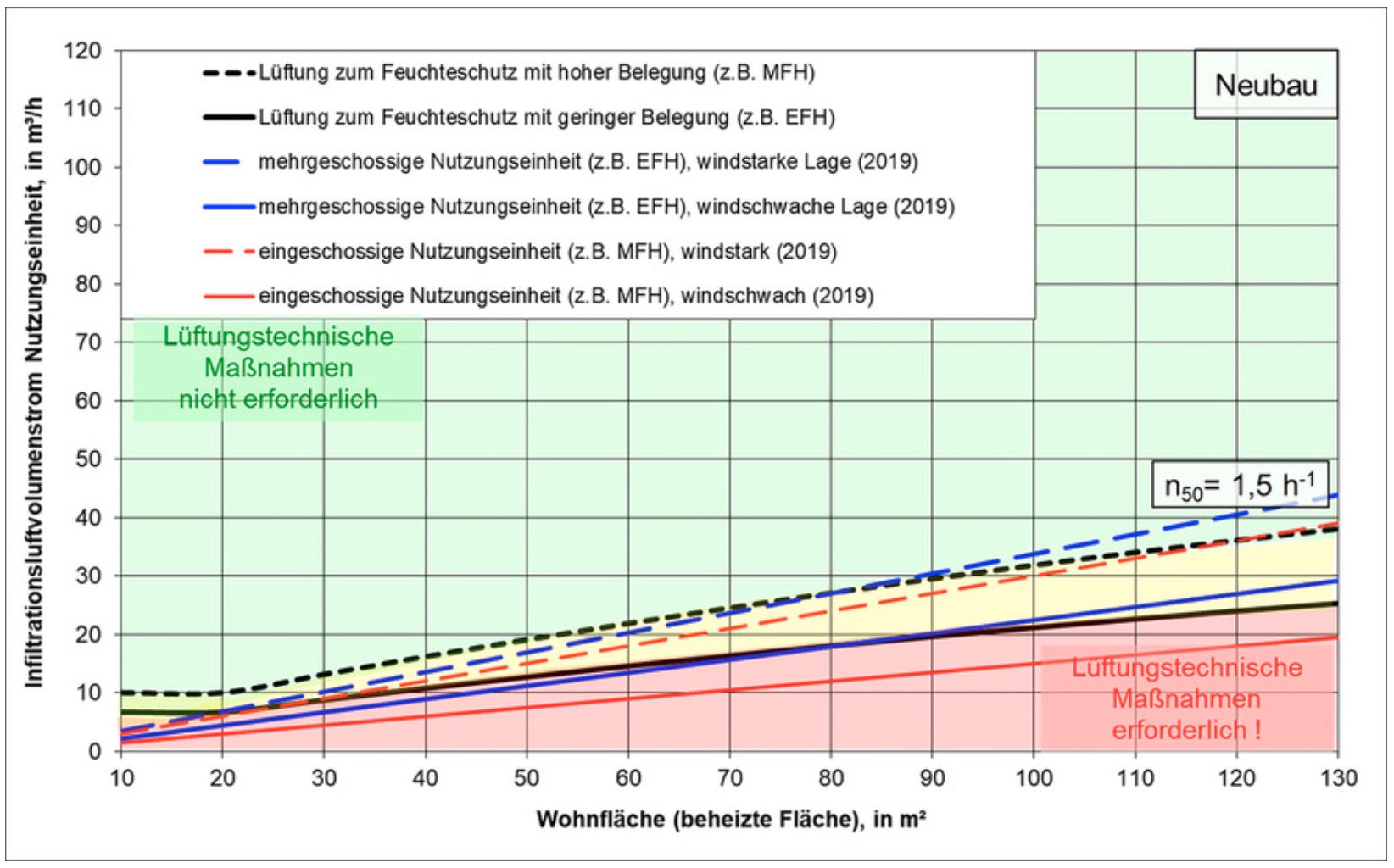

Abb. 3 zeigt beispielhaft für neu zu errichtende Gebäude und unter Annahme von Auslegungswerten für die Gebäudedichtheit die resultierende Notwendigkeit lüftungstechnischer Maßnahmen.

Tendenziell sind diese Maßnahmen eher erforderlich

• im Bestand, weil hier der Wärmeschutz meist schlechter ist als im Neubau,
• in Mehrfamilienhäusern, weil die Lüftung durch thermischen Auftrieb geringer ist als in Einfamilienhäusern,
• in dichteren Gebäuden aufgrund des geringeren Luftaustauschs durch Leckagen.

Berechnung der Außenluftvolumenströme

Die grundsätzliche Herangehensweise zur Berechnung der Außenluftvolumenströme bleibt in der Neufassung der DIN 1946-6 unverändert.

• Der Gesamtaußenluftvolumenstrom setzt sich aus den Anteilen der lüftungstechnischen Maßnahme, der Infiltration und des Fensteröffnens zusammen. Für die Auslegung lüftungstechnischer Maßnahmen geht die Norm von geschlossenen Fenstern aus.
• Beim Bestimmen des Außenluftvolumenstroms sind Anforderungen für die gesamte Wohnung und – in Abhängigkeit vom Lüftungssystem – für bestimmte Räume einzuhalten. Falls bekannt, kann auch die Personenanzahl in die Auslegung einbezogen werden.
• Es werden vier Lüftungsstufen definiert: Lüftung zum Feuchteschutz – Reduzierte Lüftung – Nennlüftung – Intensivlüftung.
• Maßnahmen der freien Lüftung werden nach reduzierter oder mindestens nach Lüftung zum Feuchteschutz ausgelegt.
• Maßnahmen der ventilatorgestützten Lüftung werden mindestens nach Nennlüftung und optional nach Intensivlüftung ausgelegt.
• Die nicht durch lüftungstechnische Maßnahmen abgedeckten Lüftungsstufen sind im Betrieb in Abhängigkeit von den Nutzerwünschen durch Fensteröffnen abzusichern.

Während in der Normenfassung von 2009 die Infiltration für die Auslegung aller Lüftungskomponenten angesetzt wird, ist die Anrechnung in der Neufassung nur noch bei Außenbauteil-Luftdurchlässen (ALD) zulässig. In der Konsequenz wird beim Auslegen von Zu-/Abluftsystemen keinerlei Infiltration mehr berücksichtigt, da bei diesen Systemen keine ALD eingesetzt werden.

Die in Abhängigkeit von der Fläche der Nutzungseinheit zu bestimmenden Außenluftvolumenströme können mit Gleichung (2) berechnet werden. Statt f W_S wird der Faktor f nach DIN 1946-6:2019 f _LSt genannt. Für die weiteren Lüftungsstufen ist er folgendermaßen festgelegt:

Reduzierte Lüftung f _LSt = 0,7

Nennlüftung f _LSt = 1,0

Intensivlüftung f _LSt = 1,3

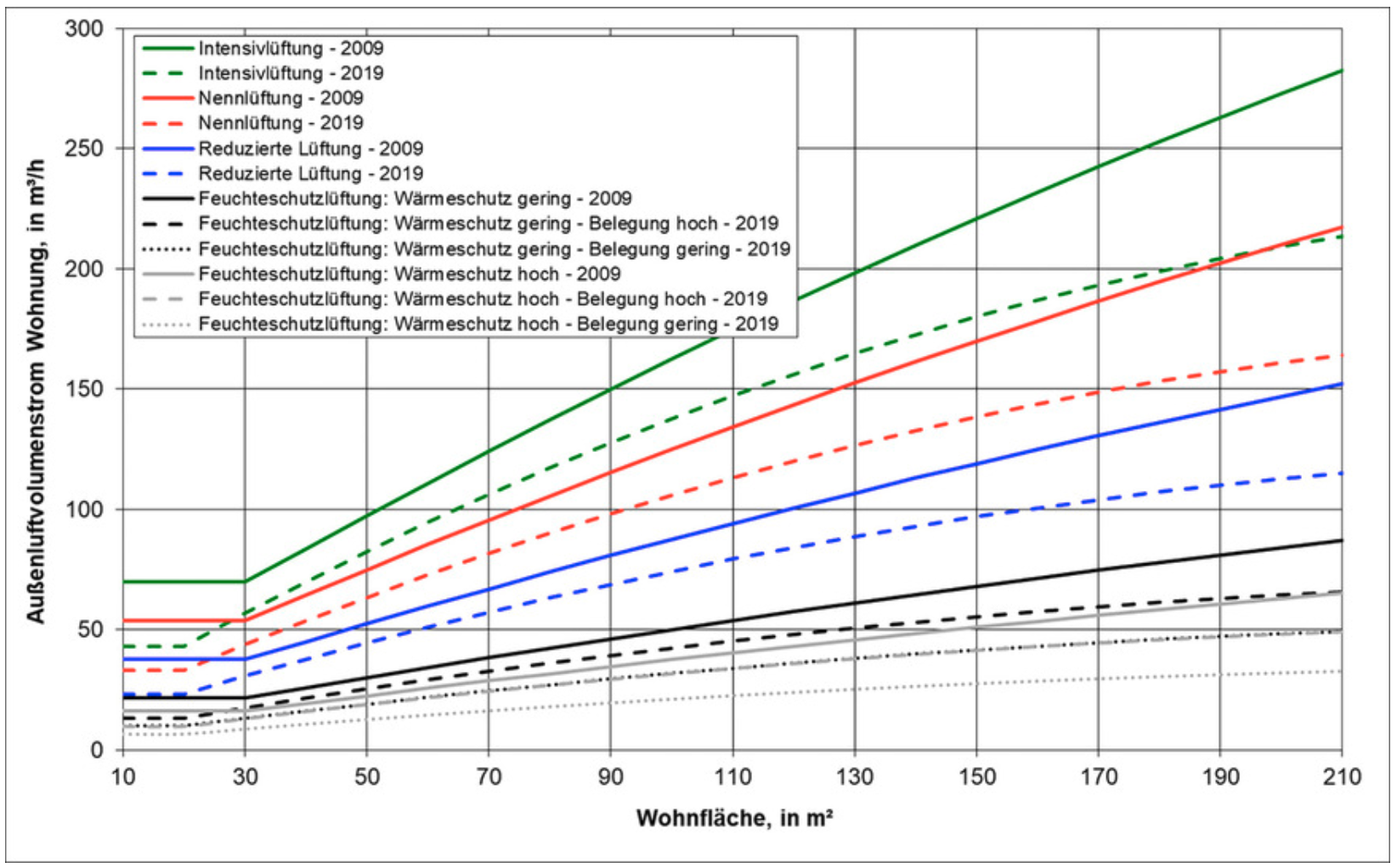

Abb. 4 zeigt die Außenluftvolumenströme für die gesamte Wohnung nach den unterschiedlichen Normenfassungen. Mit der Neufassung ergeben sich folgende Änderungen:

• Erweiterung der Angaben für kleinere Wohnungen ab 20 m². So beträgt z. B. nach neuer Norm der Volumenstrom für die Nennlüftung einer Wohnung mit 20 m² ca. 35 m³/h. Nach der Normenfassung von 2009 waren es ca. 55 m³/h (abgelesen für 30 m²).
• Reduzierung der Außenluftvolumenströme für alle Wohnungsgrößen, insbesondere aber für größere Wohnungen. Beispielsweise fordert die neue Normenfassung für eine Wohnung mit 200 m² ca. 160 m³/h, nach DIN 1946-6:2009 waren es ca. 210 m³/h.
• Anpassung des Rechenalgorithmus für sehr große Wohnungen: Die verwendete quadratische Gleichung führt in sehr großen Wohnungen mit Flächen > 300 m² zu einer Reduzierung des Luftvolumenstroms bei zunehmender Wohnfläche. Dies wird kompensiert, indem ab Wohnflächen > 210 m² der Luftvolumenstrom bei Nennlüftung mit einem Zuschlag von 4 m³/h je 10 m² Wohnfläche bestimmt wird.

Auslegung von Lüftungssystemen

Die Auslegung von Lüftungskomponenten für die freie Lüftung folgt in der Neufassung der Norm den prinzipiell gleichen Ideen wie bisher.

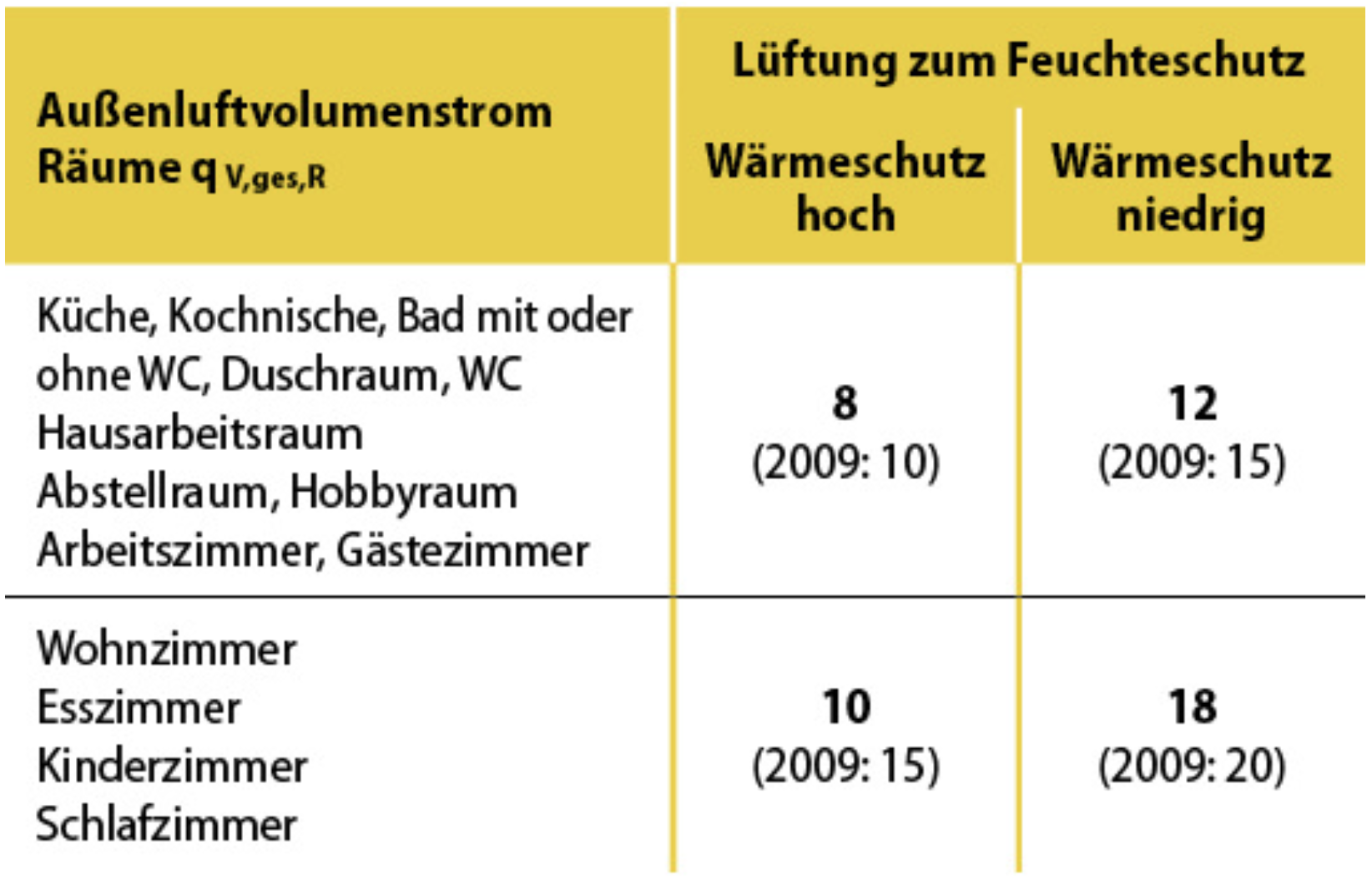

Neben den bereits ausgeführten Neuerungen zur Bestimmung der Gesamtaußenluftvolumenströme und der Anrechnung der Infiltration wird die Festlegung der raumweise erforderlichen Außenluftvolumenströme angepasst (Abb. 5).

Für die Dimensionierung der ALD wird die Infiltration in Abhängigkeit von Gebäudeparametern wie Standort und Gebäudelage sowie von Parametern der Nutzungseinheit wie Höhe über Grund, Fassadenanzahl und Anzahl der Geschosse bestimmt:

mit

f W_ind Korrekturfaktor für den Einfluss des Windes, siehe Gleichung (5)

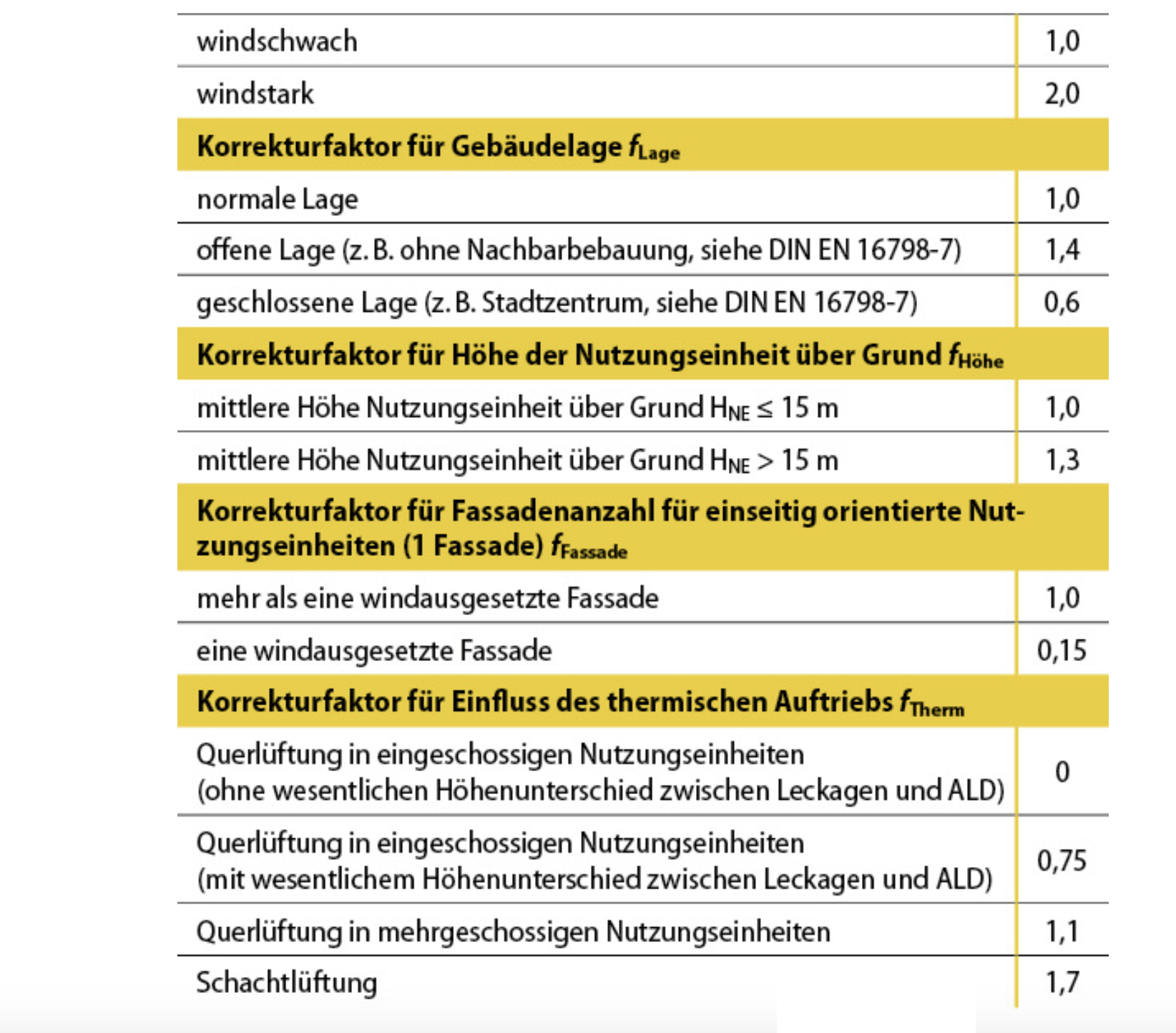

f _Therm Korrekturfaktor für den Einfluss des thermischen Auftriebs, siehe Abb. 6

f _Ort Korrekturfaktor für den Gebäudestandort, siehe Abb. 6

f _Lage Korrekturfaktor für die Gebäudelage, siehe Abb. 6

f _Höhe Korrekturfaktor für die Höhe der Nutzungseinheit über Grund, siehe Abb. 6

f _Fassade Korrekturfaktor für die Anzahl der Fassaden einseitig orientierter Nutzungseinheiten (eine Fassade), siehe Abb. 6

Auch das Auslegen von Lüftungskomponenten für die ventilatorgestützte Lüftung folgt in der Neufassung der Norm den gleichen Grundsätzen wie bisher. Die Festlegung der für Ablufträume erforderlichen Abluftvolumenströme wird angepasst (Abb. 7).

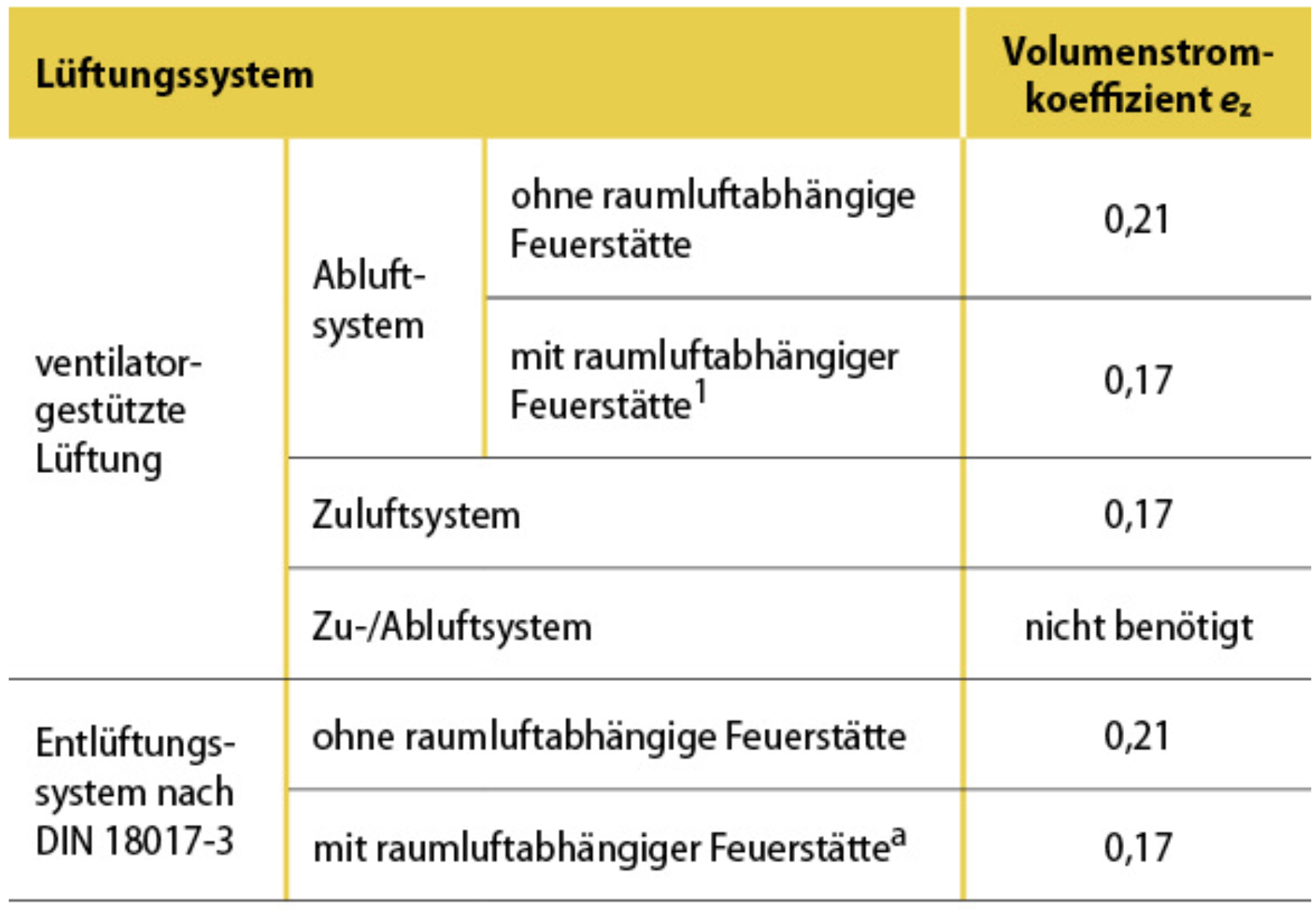

Für die Dimensionierung der ALD wird die Infiltration in Abhängigkeit vom Lüftungssystem und einer ggf. vorhandenen Feuerstätte durch Variation des Volumenstromkoeffizienten e _z nach Abb. 8 bestimmt.

Sind in einer Wohnung viele Feuchträume vorhanden, ist es eher unwahrscheinlich, dass diese Räume alle gleichzeitig intensiv genutzt werden. Um in solchen Fällen überdimensionierte Lüftungssysteme zu vermeiden, wurde die Gleichung zur Bestimmung des Gesamtaußenluftvolumenstroms in der Neufassung der Norm zur Berücksichtigung einer Gleichzeitigkeit erweitert:

mit

q _v,ges,NL Gesamtaußenluftvolumenstrom Nennlüftung, in m³/h

q _v,ges,NE,NL Außenluftvolumenstrom Nutzungseinheit Nennlüftung, siehe Gleichung (2) mit f _LSt, in m³/h

q _{v,ges,R,ab,NL} Abluftvolumenströme Räume Nennlüftung, siehe Abb. 7, in m³/h

Demnach ist nur das Minimum aus der Summe der Luftvolumenströme der Ablufträume und des 1,2-fachen des Luftvolumenstroms für die Nutzungseinheit anzurechnen.

Wie die Normenfassung von 2009 gibt auch die neue Norm Hinweise zur Dimensionierung einzelner Komponenten, wie ALD oder ÜLD (Überströmluftdurchlässe zwischen Räumen). Die Hinweise zu den Luftleitungen wurden um zusätzliche Angaben für kleine Rohrdurchmesser und für eine zulässige Strömungsgeschwindigkeit von 5 m/s z. B. für Sammelleitungen ergänzt.

Der FGK-Status-Report 30 „Richtiges Lüften in Haus und Wohnung“  beschreibt technische Maßnahmen, mit denen sich auch bei dichter Gebäude-Bauweise ein ausreichender Luftwechsel erreichen lässt.

Das folgt in Teil 3

Im dritten Teil der Reihe werden anhand von Beispielen die Auslegung nach DIN 1946-6 und DIN 18017-3 sowie die Auslegung kombinierter Lüftungssysteme erläutert.

Dieser Beitrag von Thomas Hartmann ist zuerst erschienen in GEB-03/2020. Professor Dr.-Ing. Thomas ­Hartmann ist Geschäftsführer des ITG Instituts für Technische Gebäudeausrüstung Dresden, Forschung und Anwendung GmbH sowie stellv. Obmann im Normenausschuss „Lüftung von Wohnungen“ (u.a. Erarbeitung DIN 1946-6 und DIN 18017-3).
