Integrierte Zonen- und Raumregelung Smatrix PRO von Uponor
Das auf der ISH 2017 vorgestellte Produkt Smatrix PRO ermöglicht die komfortable und effiziente Temperierung aller Gebäudebereiche in Gewerbeobjekten. Dabei regelt Smatrix Move PRO die Vorlauftemperatur für bis zu vier Innen- und Außenzonen und verfügt hier über Funktionen zum automatischen Umschalten zwischen Heiz- und Kühlbetrieb, für die Schnee- und Eisfreihaltung sowie zur Trinkwassererwärmung. Ergänzend sorgt Smatrix Base PRO in bis zu 192 Räumen für eine optimale Innentemperatur, wobei alle Heizkreise für eine maximale Effizienz automatisch hydraulisch abgeglichen werden. Zudem steht hier ein KNX-Gateway zur Anbindung an die Gebäudeleittechnik zur Verfügung. Beide Regelungen können sowohl einzeln eingesetzt als auch flexibel zu einer eigenständigen Systemlösung für das gesamte Gebäude kombiniert werden.
Vorlauftemperaturregelung mit automatischer Umschaltung Heizen/Kühlen

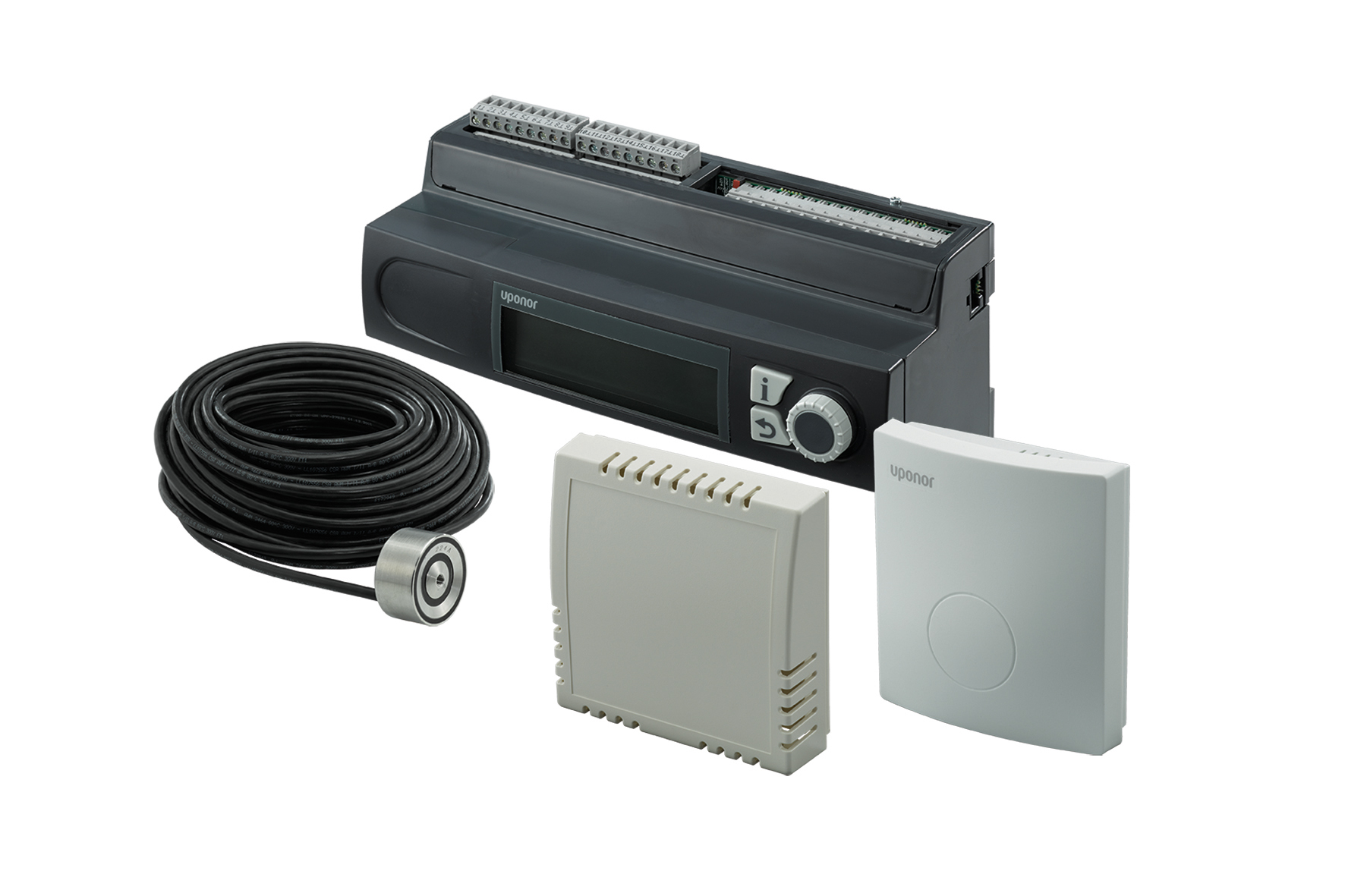

Die Smatrix Move PRO Regelung steuert dabei sowohl die Warm- als auch die Kaltwasservorlauftemperatur in Abhängigkeit von der Außentemperatur und reguliert so die Flächenheizung und -kühlung in bis zu vier Innen- und Außenzonen. Diese können zum Heizen, zum Heizen und Kühlen, zur Schnee- und Eisfreihaltung sowie für die Trinkwassererwärmung konfiguriert werden. Wird die Regelung auch zum Kühlen eingesetzt, stehen aufgrund der ergänzend benötigten Kondensationsvermeidung maximal 3 Zonen zur Verfügung. Auf Basis einer Vielzahl von voreinstellbaren Parametern kann dabei jede Zone automatisch zwischen Heiz- und Kühlbetrieb umgeschaltet werden. Weiterhin lassen sich auch zusätzliche interne Lasten, wie etwa die Sonneneinstrahlung in einem Foyer oder offenstehende Hallentore, durch die Einbindung von Raumfühlern kompensieren.
Der Anschluss aller externen Regelkomponenten erfolgt dabei einfach und übersichtlich durch die Farbkodierung der einzelnen Zonen sowie entsprechende Piktogramme. Fühler, Sensoren, Mischer und Pumpen können auf diese Weise eindeutig zugeordnet werden, sodass eine Fehlbelegung von vornherein praktisch ausgeschlossen ist. Bei der Einrichtung und Inbetriebnahme unterstützt anschließend der integrierte Funktionsassistent, der für jede Zone alle Parameter Schritt-für-Schritt abfragt und – falls vorgesehen – auch die Verbindung zur Einzelraumregelung Smatrix Base PRO herstellt. Im Einzelbetrieb lässt sich die Regelung zudem über eine Modbus-Schnittstelle in die Gebäudeleittechnik integrieren. Sämtliche Einstellungen können auf einer SD-Karte gesichert und so auch auf andere Objekte übertragen werden.
Einzelraumregelung fürs gesamte Gebäude mit Autoabgleich-Funktion

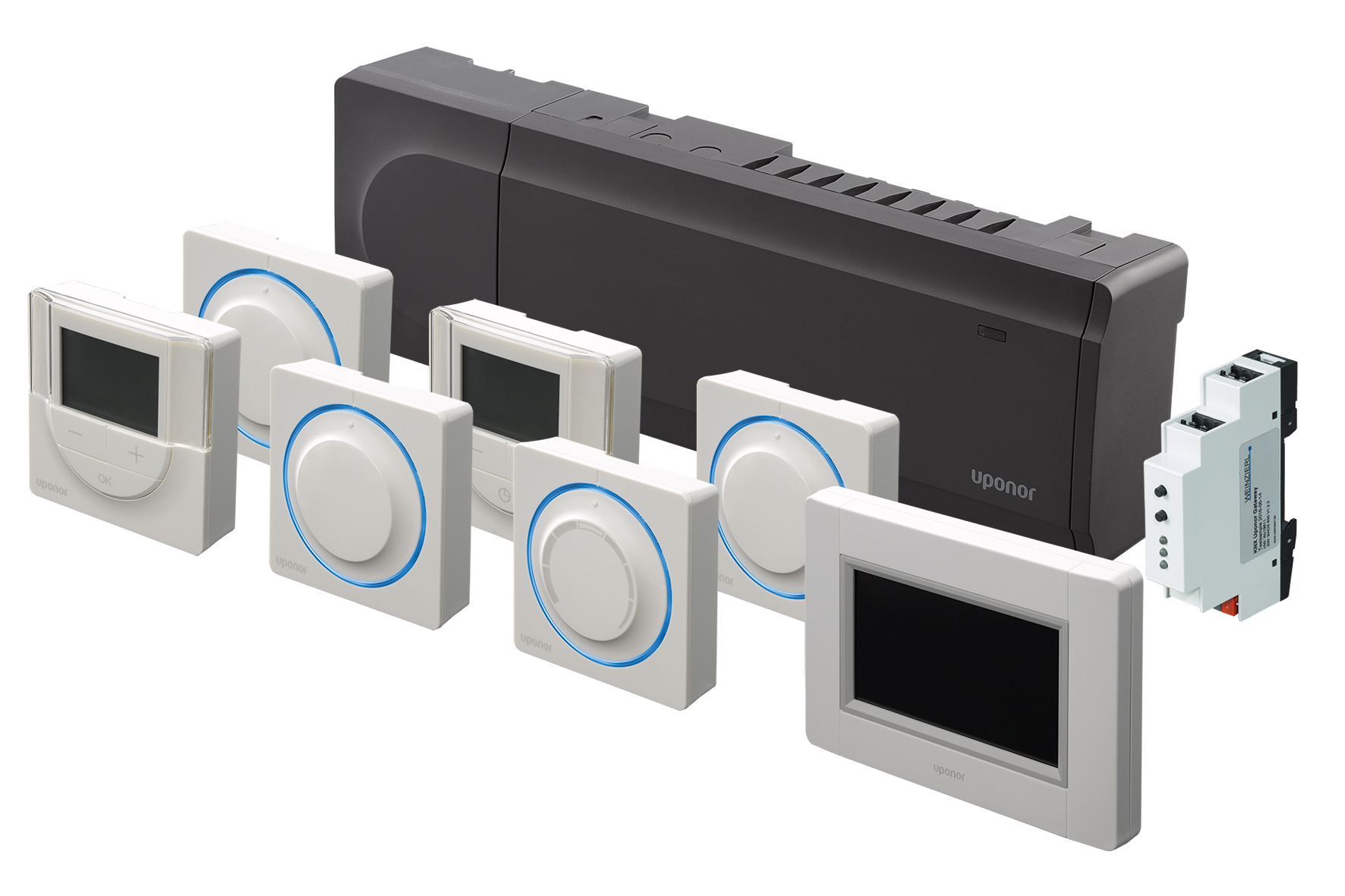

Die Regelung der Flächentemperierung in den einzelnen Räumen des gesamten Gebäudes übernimmt Smatrix Base PRO. Als zentrale Bedieneinheit bündelt hier ein Touchscreen bis zu 16 Regelmodule, die wiederum jeweils bis zu 14 Heizkreise ansteuern. Sowohl beim Heizen als auch beim Kühlen sorgt die modulare Regelung damit in bis zu 192 Räumen für eine optimale Innentemperatur. Eine maximale Effizienz sowie hohen Komfort stellt dabei die Autoabgleich-Funktion sicher, die für jeden einzelnen Raum exakt die benötigte Energiemenge zur Einhaltung der gewünschten Temperatur liefert. Im Zuge eines automatischen hydraulischen Abgleichs werden hier alle Einflussfaktoren auf die Heiz- und Kühlleistung laufend überwacht und jeder einzelne Heizkreis bedarfsgerecht neu berechnet und eingestellt. Damit ist auch kein manueller Abgleich nach der Installation mehr erforderlich, was die Inbetriebnahme deutlich vereinfacht.
