SHK Essen: Uponor Vario Heat Protect für Dämmebene
Uponor präsentierte auf der SHK Essen 2018 mit Vario Heat Protect eine Systemlösung zur optimierten Führung von Flächenheizungsrohren in der Dämmebene des Fußbodens. Damit lässt sich die unkontrollierte Wärmeabgabe in der Nähe von Heizkreisverteilern und Anbindeleitungen um bis zu 80% reduzieren. Kleinere Räume werden so nicht mehr überhitzt und können darüber hinaus mit einem eigenen, regelbaren Heizkreis gemäß der EnEV 2014 ausgestattet werden.
Das Dämmschicht-Verlegesystem besteht aus stabilen, vorgefertigten Verteiler- und Anbindungsplatten, die eine schnelle Montage und sichere Rohrführung ermöglichen. Zusätzlich sind die Platten mit einem integrierten Trittschallschutz verfügbar, der die Anforderungen der DIN 4109 für den gehobenen Wohnungsbau erfüllt. Als Abdeckung dient die nur 3mm dicke Klett Twinboard Faltplatte.
Einfach zu installierende Systemlösung
Die 1200 x 600mm messenden Verlegeplatten bestehen aus einem XPS-Extruderschaum mit hoher mechanischer Festigkeit, der auch bei den höheren Rückstellkräften von Kunststoffrohren für eine saubere Leitungsführung im vorgefrästen Raster sorgt. Eine zeitaufwändige, manuelle Bearbeitung von Dämmplatten mit einem EPS-Schneider ist nicht erforderlich. Vielmehr wird die Verteilerplatte einfach mit der selbstklebenden Rückseite in der Dämmebene vor dem Heizungsverteiler fixiert und kann dann bis zu zwölf Heizkreise sauber aufnehmen.
Die weitere Rohrführung erfolgt mithilfe der variabel einsetzbaren Anbindungsplatten, die sich dazu leicht in drei Streifen – jeweils mit Vor- und Rücklauf – teilen lassen. Im Türbereich des zu beheizenden Raums werden die Leitungen dann von der Dämm- in die Estrichebene gehoben. Das Abkleben des Übergangs bietet dabei sicheren Schutz vor dem Eindringen von Estrichanmachwasser in die Dämmschicht gemäß DIN 18560.
Trittschallminderung von 28 dB
Um den Schallschutzanforderungen insbesondere in Wohngebäuden gerecht zu werden, ist das Dämmschicht-Verlegesystem zudem in einer Version mit integrierter Trittschalldämmung verfügbar. Durch eine 7 mm dicke EPS-Unterlage erreichen die Platten hier eine Trittschallminderung von 28 dB und erfüllen damit die Anforderungen für den gehobenen Wohnungsbau gemäß DIN 4109. In Kombination mit der passenden Uponor Klett Rollplatte kann dieser hohe Trittschallschutz bei einer Aufbauhöhe von nur 35mm in der Dämmebene flächendeckend umgesetzt werden.
Ist demgegenüber ein vergleichbarer, bauseitiger Trittschallschutz gewünscht, sollte hierfür mindestens eine 20 mm dicke EPS-Dämmung vorgesehen werden. Darauf lässt sich Vario Heat Protect in der Ausführung ohne Trittschallunterlage dann gemeinsam mit der 30 mm Klett Rollplatte nahtlos verlegen.

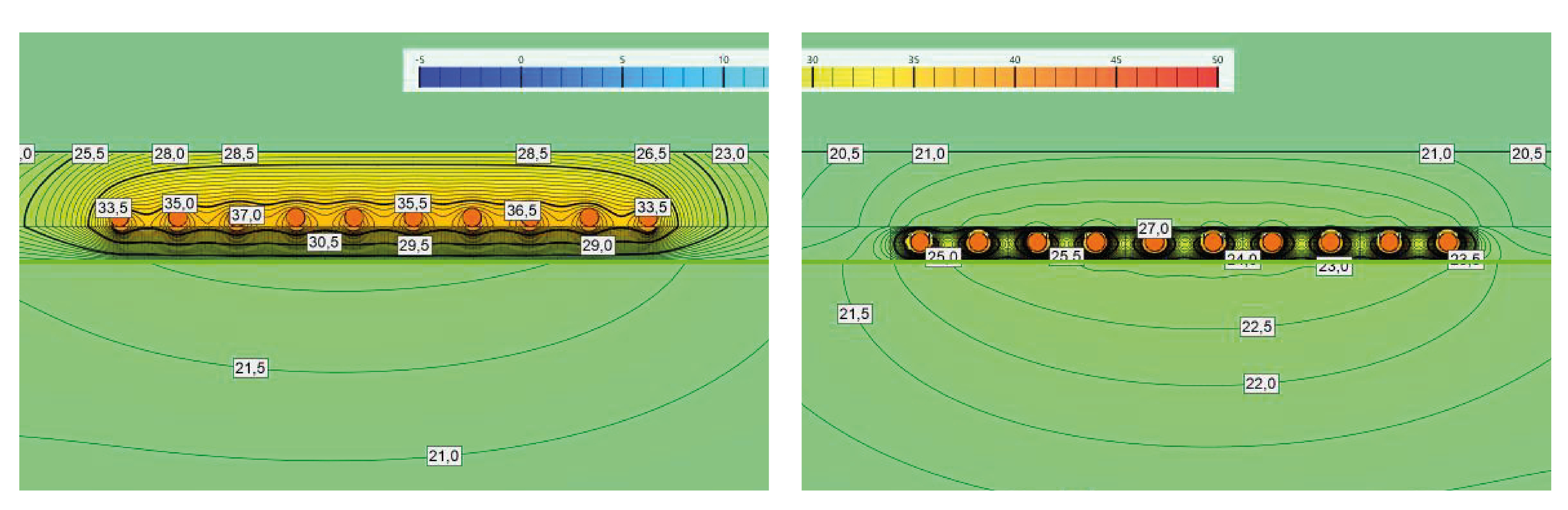

Die unkontrollierte Wärmeabgabe in der Nähe von Heizkreisverteilern und die daraus resultierenden höheren Raum- und Oberflächentemperaturen führen häufig zur Überheizung von Fluren und Abstellräumen mit Heizkreisverteilern. Mit Vario Heat Protect bietet Uponor hier als erstes Unternehmen im Markt eine Systemlösung, die sämtliche bautechnischen Anforderungen erfüllt und so den Wohnkomfort aber auch die Energieeffizienz spürbar erhöht. Die Verlegung der Flächenheizungsrohre in der Dämmebene reduziert die Oberflächentemperatur in den kritischen Bereichen um 8 K und verringert so die Wärmeabgabe an den Raum um bis zu 80 %. In den betroffenen Räumen kann damit sogar ein eigener regelbarer Heizkreis installiert werden, wodurch auch die Anforderungen der EnEV 2014 zur Temperaturregelung von Räumen ab einer Fläche von 6 m² erfüllt sind.
