Aquatherm: Flächenheizung und -kühlung für das Mikado in Friedrichshafen
Die Bauherren und Planer des dreiteiligen Gebäudekomplexes – die Eheleute Sandra Gramm, Architektin, und Ingo Gramm, Inhaber der Gramm GmbH & Co. KG, einem Unternehmen für Metallfassaden- und Dächer – verwirklichten sich mit „mikado“ einen Lebenstraum.
Auf über 4.000 Quadratmetern in den Gebäudeteilen 1 und 2 fanden verschiedene Mieter und Sandra Gramm als Architektin neue Büroflächen. Gebäudeteil 3 mit rund 4.000 Quadratmetern Fläche, davon 1.500 Quadratmeter Bürofläche, wird zurzeit erstellt und Ende 2022 eingeweiht.

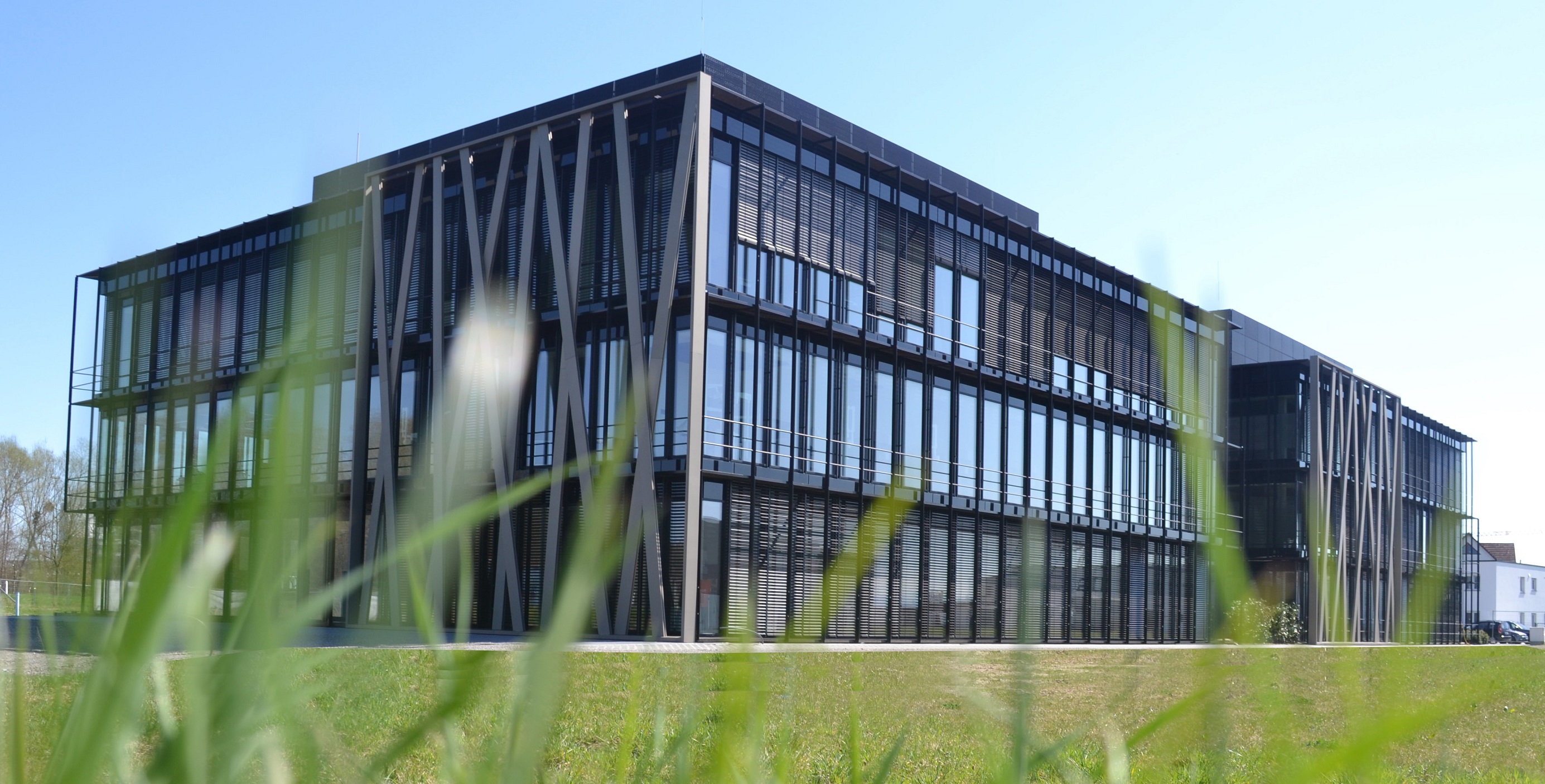

Die ungewöhnliche Fassade ist namensgebend für das Bauprojekt: Bronzefarbene, auf den ersten Blick wahllos platzierte Streben an der Glasfassade erinnern an das Geschicklichkeitsspiel Mikado. Sie spiegeln die Berührungspunkte der Menschen im Arbeitsalltag sowie die Förderung der Konzentrationsfähigkeit wider.
So individuell wie jeder Mikado-Wurf ist auch das intelligente Raumkonzept stets variabel und wird auf die jeweiligen Bedürfnisse angepasst. Die großzügige Glasfassade sorgt für Lichteinfall und gewährt Ein- und Ausblicke auf Obstplantagen und bei guter Sicht über den nahen Bodensee hinweg in die Alpen.
Hohe optische und technische Ansprüche
Auch in den Innenräumen setzt sich das besondere Design fort. Als es um die Deckengestaltung ging, kamen für Sandra und Ingo Gramm Standardprodukte nicht infrage. „Der Markt bot uns kein Deckensystem, das unseren Qualitätsansprüchen entsprach“, so Sandra Gramm.
Daher entwickelten die Eheleute Gramm eine eigene Streckmetalldecke: Bronzefarben wie die Mikado-Stäbe an der Fassade passt sie perfekt ins Konzept. „Wir legen großen Wert auf Nachhaltigkeit und setzen optisch hohe Ansprüche, deshalb zeichnet unsere Decke nicht nur die einzigartige Technik, sondern auch das moderne und wandelbare Design aus“, erklärt Sandra Gramm.
„Technische Highlights sind die exakten Kreuzfugen mit kleinster Toleranz und ein individuelles Einhängesystem, bei dem man jede Kassette einzeln aushängen kann.“ LED-Lichtbänder sind in die Fugen bündig integriert. Die Randstücke der Decke wurden durch Randfriese realisiert, in denen Schlitze für die Zuluft Platz finden. Die Randfriese sorgen für einen nahtlosen Übergang, was Passstücke entbehrt. „Des Weiteren bietet unsere Decke ein offenes System für die Abluft, ohne sichtbare Abluftanschlüsse.“
Auch die Heiz- und Kühltechnik, die sich in der Streckmetalldecke verbirgt, ist außergewöhnlich. In die rund 5000 Deckenelemente wurde das Flächenheiz- und Kühlsystem Aquatherm Black System eingesetzt. Die schwarzen Register aus korrosionsbeständigem Polypropylen sorgen durch einen gleichmäßigen Strahlungsaustausch mit den Raumumfassungsflächen für eine optimale Raumtemperatur im Kühl- und Heizbetrieb. Zugluft oder Staubaufwirbelungen sind durch diesen Prozess ausgeschlossen und die thermische Behaglichkeit im Raum nimmt zu.
Durch den geringen Verlegeabstand der Registerrohre und der erzielten quadratmeterbezogenen hohen Flächendichte des Aquatherm Black System, kann das System mit niedrigeren Vorlauftemperaturen als konventionelle Heiz- bzw. höheren Vorlauftemperaturen als andere Kühlsysteme betrieben werden und ermöglicht in Verbindung mit seiner schnellen Reaktionsfähigkeit einen besonders effizienten und energiesparenden Betrieb unter wechselnden Bedingungen. Ein Akustikvlies wirkt zudem schallabsorbierend und sorgt für ein angenehmes Arbeitsklima.
Passgenaue Anfertigung im Aquatherm Werk
Die einzelnen Elemente des Black System wurden am Aquatherm Hauptsitz im südwestfälischen Attendorn passgenau in den Maßen 56 x 60 cm angefertigt. Im Objekt wurden sie dann schnell und unkompliziert in die einzelnen Deckenelemente eingesetzt.
Die Zuleitung zwischen den Registern erfolgte mithilfe eines Anschlusswellrohres und eines Steckstutzens. Das Wellrohr ermöglicht eine flexible, aber unauffällige Anbindung, während der Schnellsteckverbinder mit Sicherungsclip eine vollkommen dichte, aber dennoch lösbare Verbindung schafft. Verantwortlich für die Installation war die Kaufmann GmbH & Co. Stuckateur und Trockenbau KG aus Kißlegg.
Sandra Gramm: „Aquatherm Black System passt sich perfekt an unser Raumkonzept an und war die beste Möglichkeit die Räume optimal zu temperieren. Die einfache Montage, die problemlos ablief, und die Flexibilität des Systems sind klare Vorteile. Die Temperaturen sind zuverlässig regelbar. Durch die korrekte Verlegung schaffen wir ein angenehmes Raumklima. Die Räume werden durch die ausgereifte Planung gleichmäßig gekühlt.“

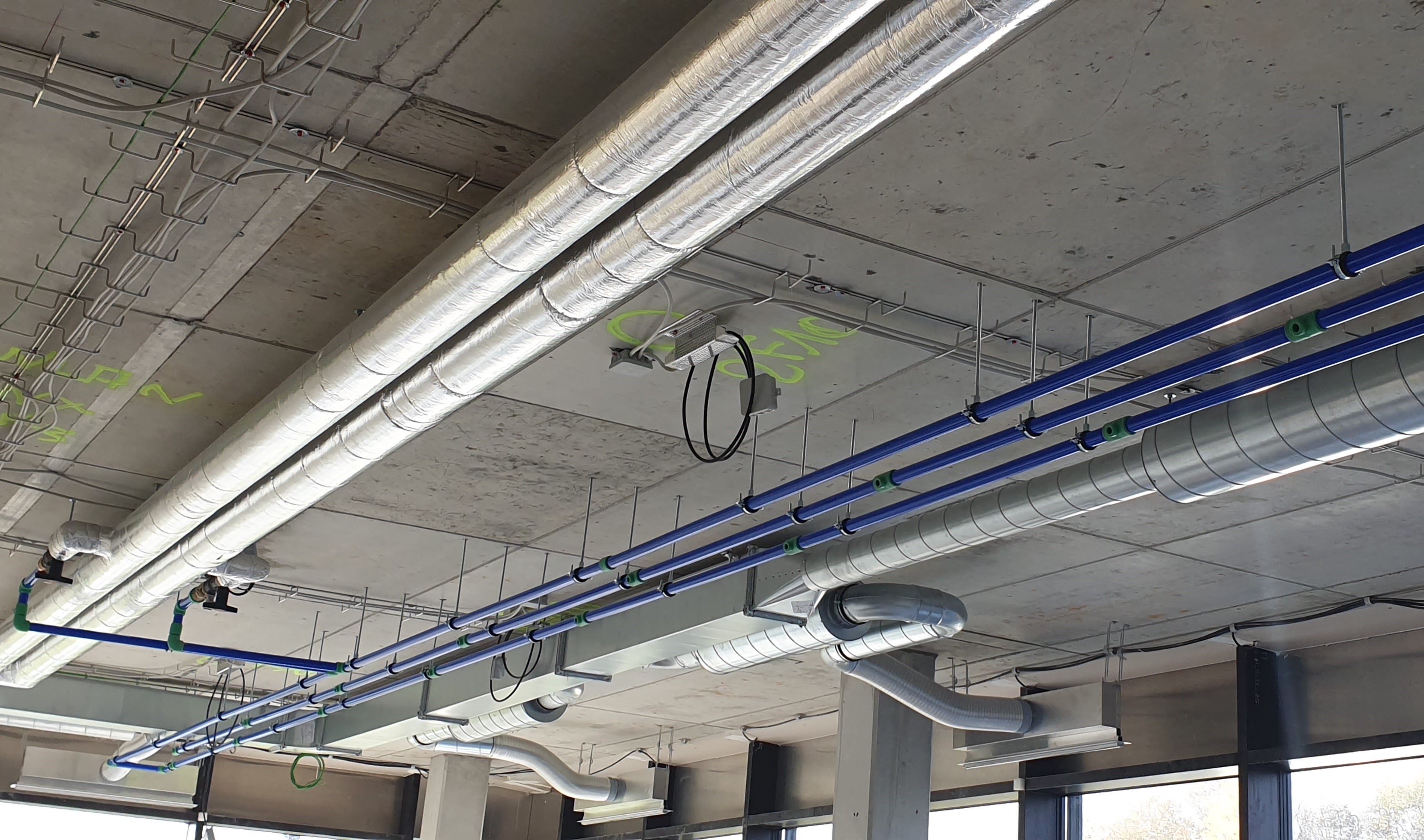

Das Flächenheiz- und Kühlsystem wurde über eine Tichelmann-Verteilung aus Aquatherm Blue Pipe-Rohren angebunden. Es ist ebenfalls aus dem Kunststoff Polypropylen gefertigt und eignet sich besonders gut für verschiedenste Industrieanwendungen.
