CO2 als Kältemittel für Hochtemperaturwärmepumpen
Im Zuge der F-Gase-Verordnung und der verbundenen Einschränkungen auf dem Kältemittelsektor wird die Auswahl der hierfür verfügbaren Kältemittel sehr eingeschränkt. Soll ein natürliches und umweltfreundliches Kältemittel verwendet werden, welches darüber hinaus auch förderfähig ist, stehen nur Propan (GWP 3) und Kohlendioxid (CO2, GWP 1) zur Verfügung.
Propan hat erstklassige Eigenschaften als Kältemittel, ist aber durch seine Brennbarkeit und das damit einhergehende Sicherheitskonzept gerade für die Innenaufstellung nicht immer ein mögliches Szenario. CO2 als Hochdruckkältemittel mit sehr guten Wärmeübertragungseigenschaften hingegen kann durch seine Einstufung als A1-Kältemittel ohne größere Einschränkungen eingesetzt werden. Tripelpunkt und kritischer Punkt können im normalen Arbeitsbereich einer Kältemaschine erreicht werden. Musste man diesen Besonderheiten vor etwa 10 Jahren noch große Bedeutung schenken, ist es aufgrund der häufig verwendeten Boosteranlagen in der Gewerbekälte zum Standardkältemittel geworden.
Seltener Einsatz von CO2
Im Wärmepumpenbereich kommt CO2 bislang in Deutschland nur sehr selten zum Einsatz. Das hängt zum einen damit zusammen, dass die Wassereintrittstemperatur auf der warmen Seite eine extrem große Bedeutung für die Effizienz des CO2-Kreisprozesses hat (je niedriger desto besser), und zum anderen, dass der Aufbau und die Regelung dieser Maschinen noch nicht geläufig sind.
CO2-Wärmepumpen werden i. d. R. ganzjährig transkritisch betrieben. Dieser Prozess oberhalb des kritischen Punkts ermöglicht eine gleitende Temperaturabgabe an ein Sekundärmedium (z. B. Wasser) im Gaskühler, und das bei deutlich geringeren Exergieverlusten verglichen mit einem subkritischen Prozess mit konstanter Kondensationstemperatur im Verflüssiger.

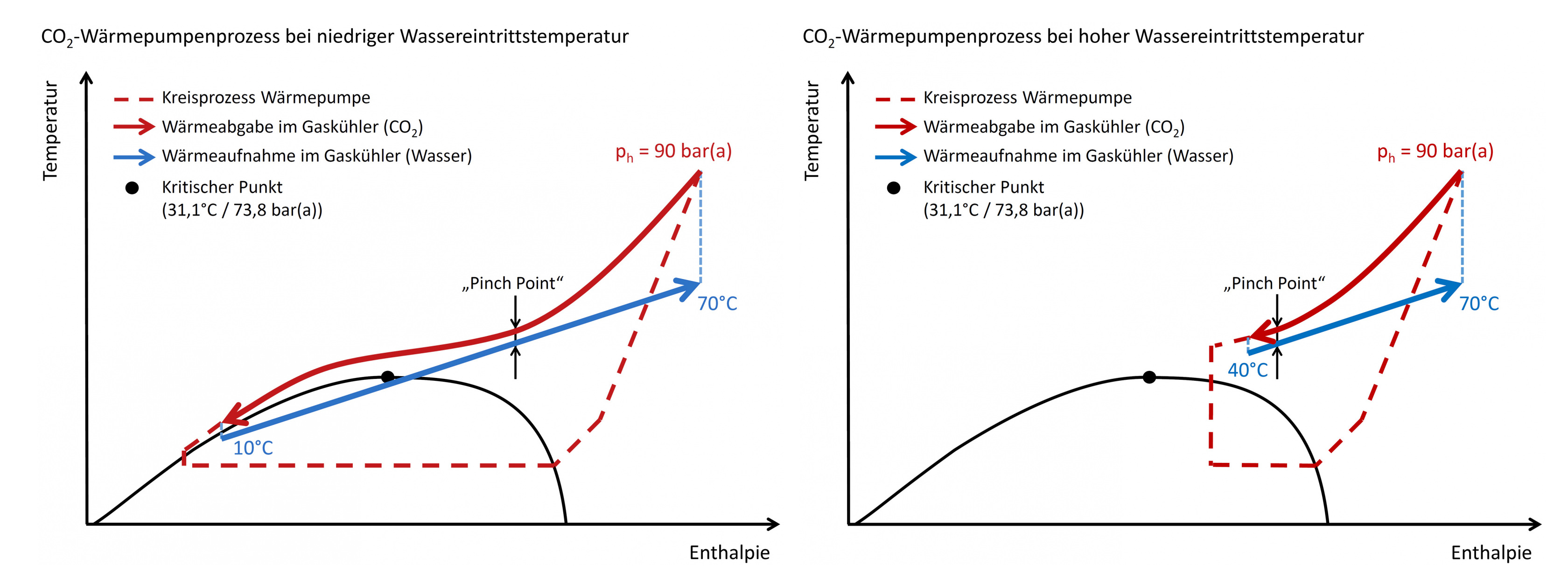

Bild 1 und Bild 2 zeigen einen transkritischen Wärmepumpenprozess im Temperatur-Enthalpie-Diagramm. Die Temperaturen des jeweiligen Kreislaufs lassen sich hierbei direkt ablesen. Die Länge der Pfeile entspricht auch der entsprechenden Wärmeleistung. Bild 1 zeigt den Wärmepumpenkreislauf bei einer optimal niedrigen Wassereintrittstemperatur und einem CO2-typisch sehr hohen Temperaturhub. Der „Pinch Point“ (minimale Temperaturdifferenz zwischen Kältemittel und Sekundärmedium), welcher v. a. bei überkritischen CO2-Anwendungen für die Auslegung der Wärmerückgewinnung bzw. des Gaskühlers sehr wichtig ist, darf dabei keineswegs unterschritten werden (Empfehlung > 4 K).
Bild 2 zeigt den Wärmepumpenprozess bei einer für CO2-Wärmepumpen recht untypisch hohen Rücklauftemperatur. Der Kreisprozess ist hierbei gerade so noch abbildbar, jedoch auf Kosten der Effizienz. Würde man für beide Varianten einen größeren 4-Zylinder-Hubkolbenverdichter bei den dargestellten Bedingungen und t0=0 °C einsetzen, würde man für Bild 1 eine nutzbare Heizleistung von beispielsweise 140 kW bei einem COP von 4,7 erzielen. Bei Bild 2 würde der gleiche Verdichter lediglich eine Heizleistung von 60 kW bei einem COP von 2,1 erreichen. Die Begründung liegt hierbei vorrangig in der Positionierung des kältemittelabhängigen Zweiphasengebiets. Wäre der Dampfanteil nach der Entspannung bei Bild 1 ca. 5 Prozent, so wäre er bei Bild 2 bei über 70 Prozent.

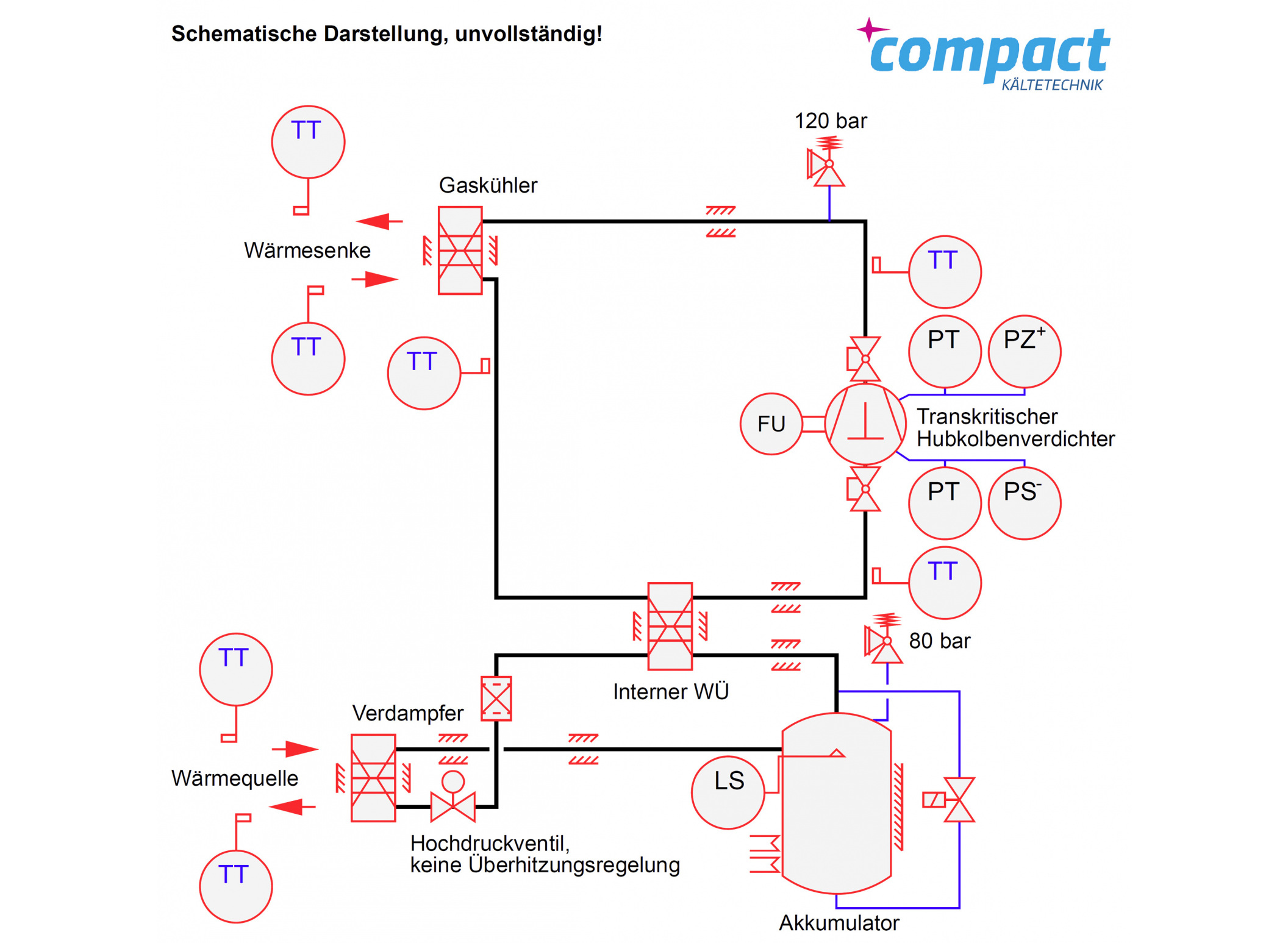

Typischerweise werden CO2-Wärmepumpen einstufig ohne Flashgasbypass ausgeführt (siehe Bild 3). Flüssigkeitsabscheider und Sauggasüberhitzer sind dabei zwingend notwendig, da das Hochdruckregelventil gleichzeitig das Einspritzventil am Verdampfer ist und dieser quasi-überflutet betrieben wird.

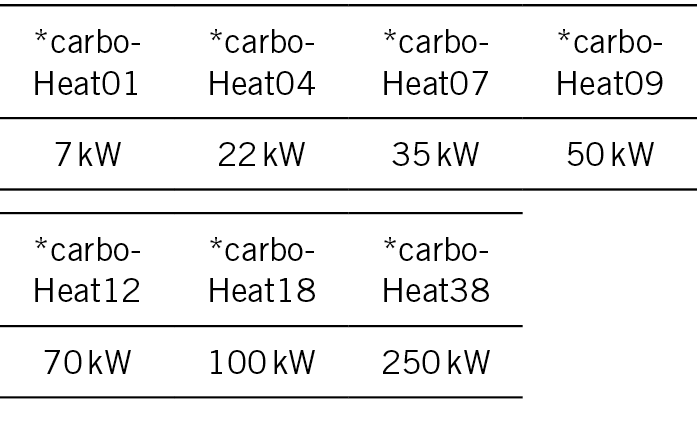

Für diese Anlagenschaltung hat die compact Kältetechnik GmbH die Baureihe *carboHeat entwickelt. Typische Heizleistungen der *carboHeat bei tg=30 °C, t0=-5 °C, tWasser=20/70 °C, ph=92 bar(a):
Die *carboHeat ist als kompletter Kältekreis ausgestattet mit je einem transkritischen halbhermetischen Hubkolbenverdichter (wahlweise mit FU), ein bis drei Gaskühlern, Hochdruckventil, Verdampfer, Akkumulator und einem internen Wärmeübertrager in eigensicherer Ausführung mit 120 bar auf der Hochdruckseite und 80 bar auf der Saugdruckseite. Dabei ist im Stillstandsfall keine Notkühlung erforderlich. Mit Schaltschrank komplett verkabelt (Regelungstechnik wahlweise mit Siemens S7, Danfoss oder Wurm) erhält der Kunde ein „Plug and Play“-Gerät.
Für eine Unterstützung bei Inbetriebnahme oder Service und Wartung steht Ihnen compact Kältetechnik jederzeit als Ansprechpartner zur Verfügung. CO2-Wärmepumpen sind förderfähig nach der BMU Kälte-Klima-Richtlinie.

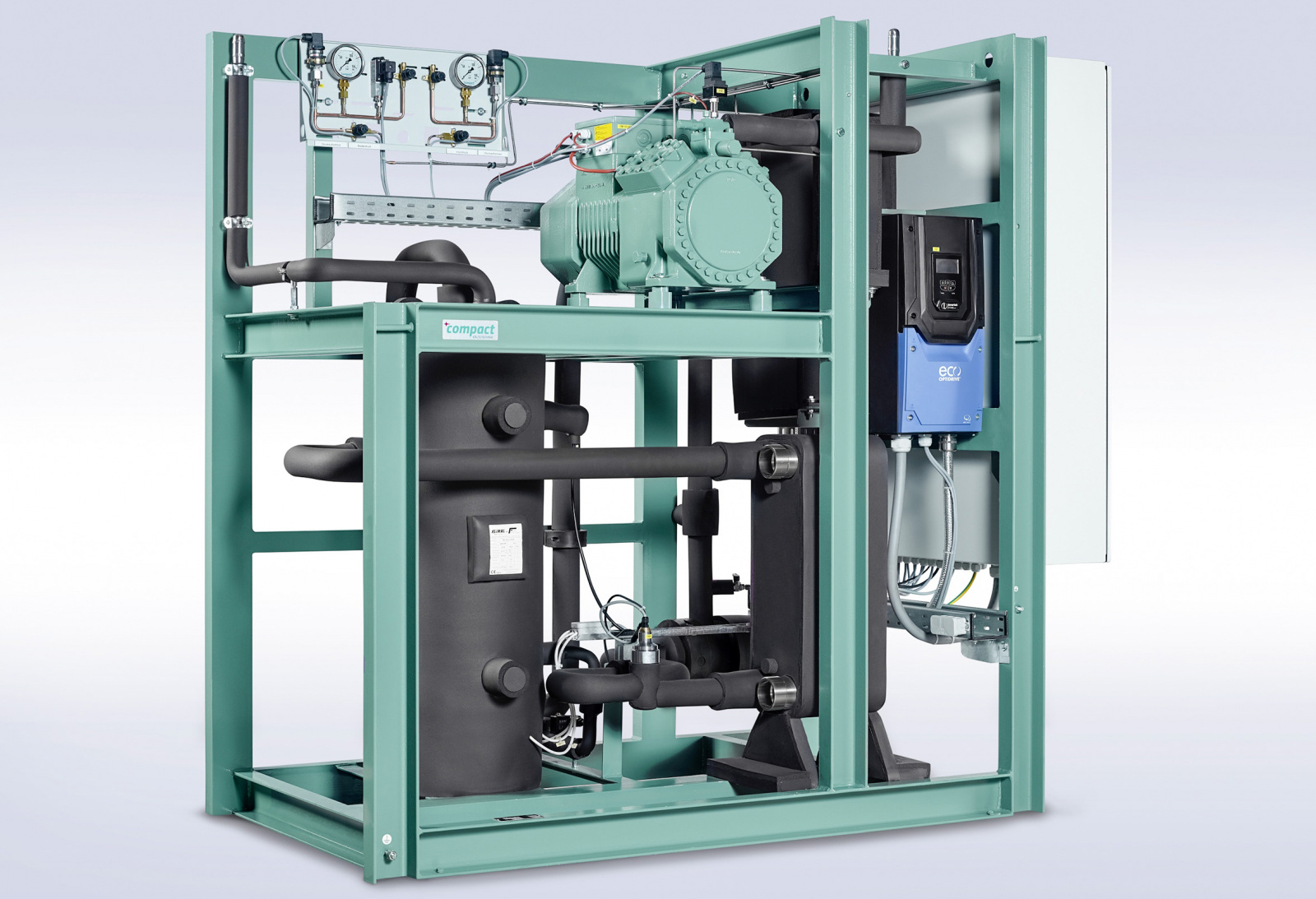

Die Baureihe von compact Kältetechnik ist bei der BAFA gelistet. Die Berechnung der Gesamtjahresarbeitszahl erfolgt in Anlehnung an die VDI 4650 und erzielt beispielsweise für die *carboHeat18, welche auch in Bild 4 abgebildet ist, eine fiktive Gesamtjahresarbeitszahl von 4,3. Aktuell wurde diese CO2-Wärmepumpe an einen namhaften Maschinenbaubetrieb im Raum Stuttgart zur Heizungsunterstützung des Fertigungsbetriebs geliefert.
Ausgelegt als monovalente Wasser/Sole-Wärmepumpe, bei Auslegungsbedingungen von Wasser 25/50 °C auf der warmen Seite und Ethylenglykol 30 % + 12 / + 8 °C als Wärmequelle erreicht diese *carboHeat18 eine Heizleistung von ca. 100 kW, bei FU-Betrieb mit 53 Hz.
Im Betriebspunkt erreicht diese Wärmepumpe einen COP von 4,54. Gemäß der zuvor beschriebenen BAFA-Förderung wurde für den Betreiber eine Förderung von ca. 8 500 Euro errechnet. Gemessen an den etwas höheren Investitionskosten bedingt durch das Hochdruckkältemittel CO2 ergeben sich durch die Förderung spürbare Kostenvorteile für den Kunden.
