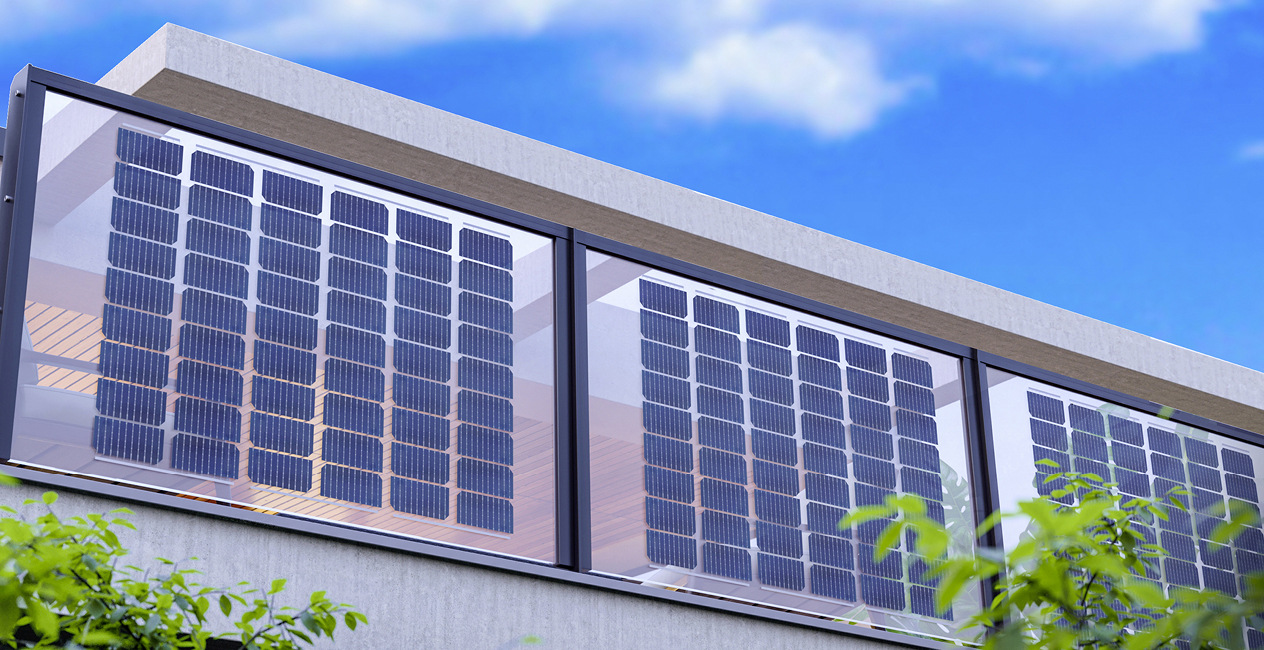

Wie sich gläserne PV-Brüstungen als Balkon-Kraftwerk nutzen lassen
Balkonkraftwerke können z. B. in bestehende Solaranlagen integriert werden oder als Kleinstkraftwerke sowie als Stecker-Solaranlagen bis zu einer Wechselrichterleistung von 600 W betrieben werden. Für Brüstungen mit integrierter PV müssen wie für jede andere Glasbrüstung Pfosten ggf. mit Handlauf montiert und Verglasungen eingesetzt werden.
Hinzu kommt die Kabelführung der Solarmodule bis zum Wechselrichter. Mit in der breite flexiblen Solarmodulen können sogar bestehende Brüstungen mit absturzsichernden Glasmodulen umgerüstet werden. Die Prüfung und das anschließen der Kabel zur Inbetriebnahme der Anlage muss von einer Fachkraft (z. B. Elektriker) übernommen werden.
Montage: Die Anforderungen an die Montage von Balkonkraftwerken mit integrierten Solarmodulen richtet sich zunächst nach der abP. Hierin ist geregelt mit welchen Befestigungsmitteln die Glasbefestigung der absturzsichernden Solarverglasung zu montieren ist.
Es gelten die üblichen Anforderungen des Bauwesens an Ausführung der Unterkonstruktion z. B. der verwendeten Pfosten, inkl. der Forderung eines statischen Nachweises der gesamten Konstruktion, also vom Glas bis zu den Dübeln.
Beim Verlegen der Kabel sollte darauf geachtet werden, dass sie nicht „scheuern“ oder an scharfen Kanten aufgeschnitten werden können und ggf. in Leerrohren oder Kabelkanälen zum Wechselrichter geführt werden.
Diese Modulbreiten sind erhältlich
Ein Handlauf, welcher die Anschlussdosen eines Glas-Glas Modules überdeckt, ermöglicht eine unsichtbare Kabelführung. Wird er statisch zur Aufnahme der Holmlasten berücksichtigt trägt die VSG Scheibe ausschließlich die Windlasten und die Brüstungsverglasung wird in die Kategorie C der DIN 18008 T4 eingeordnet. Z. B. hält bereits eine vertikal zweiseitig gelagerte VSG 8 (2xESG 4 mm) Scheibe mit 950 × 1600 mm (H x B) dem Pendelschlag nach Kat C mit einer Fallhöhe von 450 mm stand.
Neben der absturzsichernden Funktion kann für das 1.600 mm Breite VSG 8 Solarmodul eine charakteristische Windlast von etwa 1 KN/m² nachgewiesen werden. Im Vergleich dazu kann für ein baugleiches Solarmodul mit 1200 mm Breite eine charakteristische Windlast von etwa 2KN/m² und bis zu 3KN/m² für ein 900 mm breites Modul nachgewiesen werden.
Ansprechende Erscheinung

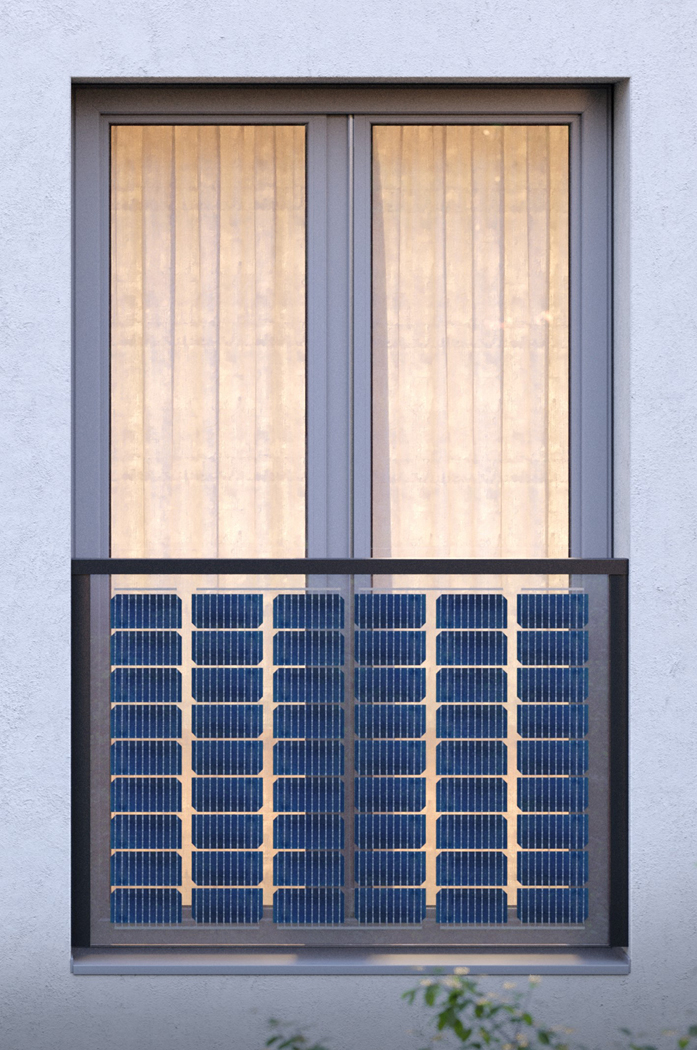

Um homogen wirkende Brüstung mit gleichen Pfostenabständen auszugestalten und auch bodentiefe Fenster in variierenden Breite mit PV-Brüstungen auszustatten müssen Module in der Breite unbedingt flexibel sein.
Standard Solarmodule eignen sich also nur bedingt. Da nur eine bestimmte Anzahl von Zellreihen nebeneinander in eine Scheibe passen und diese paarweise geführt werden, ergeben sich für PV-Module bestimmte Mindestbreiten.
Was leistet mein Balkonkraftwerk?
Ein Modul mit 9 Halbzellen je String liefert mit 4 Strings etwa eine Leistung von 120Wp, mit 6 Strings etwa 180Wp und mit 8 Strings ca. 240Wp mit bifazialen (beidseitig aktiven) Solarzellen.
Eine Kleinkraftanlage aus zweiseitig gelagerten VSG 8 Scheiben könnte aller Voraussicht nach zukünftig (Solarpaket 1) bei einer installierten Modulleistung von 2.000Wp eine abgewickelte Brüstungslänge von 13 m bis über 20 m aufweisen.
Die Glas Trösch Brüstungsverglasung vom Typ Swissrailing Two Sided solar mit PV-Elementen ermöglicht heute für Glas- und Fassadenbauer interessante neue Marktmöglichkeiten.
Dieser Artikel erschien zuerst in der Glaswelt Ausgabe 5/2024.
