Marktübersicht: Diese Laser-Entfernungsmesser beschleunigen das Aufmaß

Schon mal gehört: „Wer misst, misst Mist.“ An dieser etwas deftigen Redensart ist viel Wahres, denn es ist grundsätzlich unmöglich, absolut fehlerfrei zu messen. Auch Laser-Entfernungsmesser sind nicht davor gefeit. Aber durch Lasermessgeräte lassen sich Längen, Flächen, Abzugsflächen, Höhen- oder Diagonalmaße schneller und präziser erfassen als mit Maßband und Zollstock.

Ablese- oder Additionsfehler, das Durchhängen des Maßbands oder die temperaturabhängige Längenausdehnung des Bandmaterials spielen keine Rolle. Mit Bluetooth-Geräten können die Messwerte der Entfernungsmesser zusätzlich direkt vor Ort zu Aufmaßskizzen oder Protokollen verarbeiten werden. Neue Modelle ermöglichen sogar das Messen im Foto oder 3D-Aufmaße.

In unserer Übersicht stellen wir Ihnen den Laser-Entfernungsmesser vor und zeigen Ihnen, welche Produkte aktuell auf dem Markt sind.

Vorteile der Laser-Entfernungsmesser

Längen-, Flächen- oder Höhenmaße werden heute per Laser-Entfernungsmesser erfasst. Andere Namen für die Messgeräte sind Laser-Distanzmesser, Distanzmessgeräte, Entfernungsmesser oder einfach nur Lasermessgeräte. Die Funktionen dahinter sind einfach: Gerätehinterkante, -vorderkante oder Stativgewinde-Achse am Startpunkt ausrichten, Zielpunkt mit dem Laser anvisieren, Messtaste drücken - fertig!

Der Messwert wird millimetergenau auf dem LC-Display angezeigt. Kann man das Gerät auflegen, lassen sich Entfernungen mit dem Laser bis etwa 50 Meter relativ punktgenau messen. Für größere Distanzen ist ein im Entfernungsmesser integriertes Stativgewinde und ein separates Stativ (ca. 100 Euro), bei sehr kleinen Messzielen zusätzlich eine aufsteckbare oder integrierte Zieloptik empfehlenswert.

Ein integrierter Timer oder „Selbstauslöser“ ermöglicht verwacklungsfreie Messungen mit dem Laser-Entfernungsmesser. Mit dieser Zusatzausstattung, zu der auch eine Zieltafel für eine optimale Reflexion des Laserstrahls gehört, können Messdistanzen bis maximal 300 Meter erfasst werden. Die erzielbaren Genauigkeiten liegen zwischen ± 1,0 und ± 2,0 mm.

Neben Längen lassen sich per Rechenfunktion mit einem Entfernungsmesser auch Flächen oder Volumina ermitteln, nicht direkt anvisierbare Höhen per Pythagoras-Funktion indirekt messen und anderes mehr.

Praktisch sind außerdem Funktionen wie die Minimum- und Maximum- oder Dauermessung, die den kleinsten oder größten Messwert anzeigt und beispielsweise die Messung von Raumdiagonalen vereinfacht. Für präzise Messungen aus einer Ecke oder Fuge heraus, verfügen manche Geräte über ein ausklappbares Endstück oder einen ausfahrbaren Mess-Stift.

Zwar können einige mobile Aufmaßsysteme eingeschränkt auch dreidimensionale Daten erfassen, indem der Höhenwert für jeden Messpunkt oder raumweise mitgeführt wird. Für ein „echtes“ 3D-Aufmaß mit einem Laser-Entfernungsmesser sind spezielle Lösungen sinnvoller, beispielsweise der nach dem tachymetrischen Prinzip arbeitende Leica Disto S910, der in CAD-Programme importierbare 3D-Raumkoordinaten erzeugt.

Digitale Entfernungsmesser: Die aktuellen Trends

Einfach und kompakt vs. multifunktionale Alleskönner

Zwei Gerätetrends beim Laser-Entfernungsmesser sind aktuell zu beobachten – der Trend hin zum einfachen, kompakten und robusten „digitalen Zollstock“ mit Einknopf-Bedienung und wenigen Funktionen sowie zum multifunktionalen „Alleskönner“, der beispielsweise auch das Messen im Digitalfoto ermöglicht.

Beide Trends haben ihre Berechtigung: Beim „digitalen Zollstock“ steht nicht die Funktionsvielfalt, sondern eine einfache, intuitive Bedienung, Robustheit und Zuverlässigkeit der Produkte mit Laser im Vordergrund. Werden die Messwerte über eine integrierte Datenschnittstellen noch an Ort und Stelle verarbeitet, so steigert das den Rationalisierungseffekt.

Außerdem lassen sich mit diesen Entfernungsmessern Zuordnungs- und Übertragungsfehler vermeiden. Einige Hersteller offerieren deshalb auch Bluetooth-Geräte, die Messdaten über kurze Distanzen drahtlos an ein Smartphone oder Tablet zur digitalen Weiterbearbeitung übertragen können.

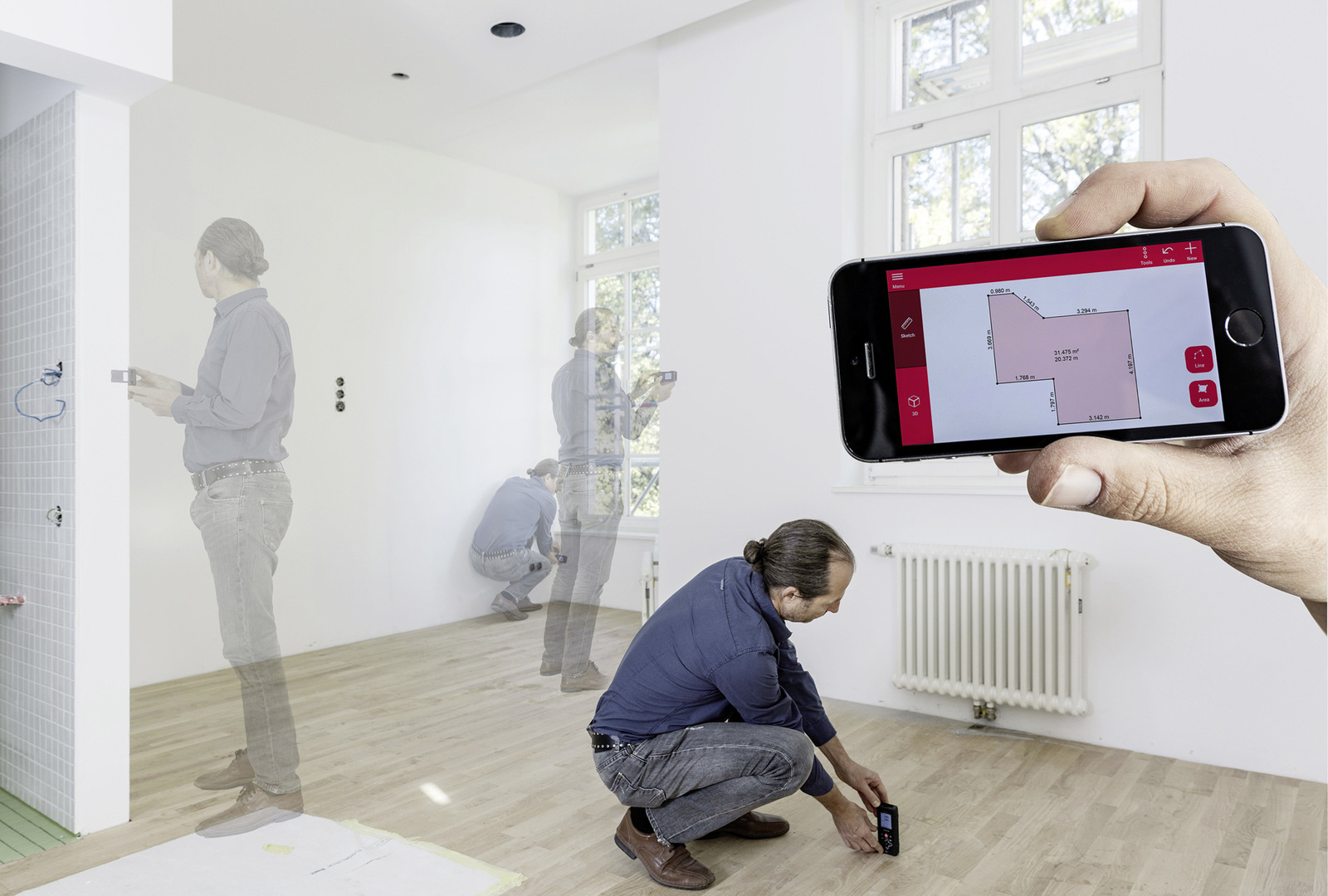

Kostenlose Apps für den digitalen Aufmaß

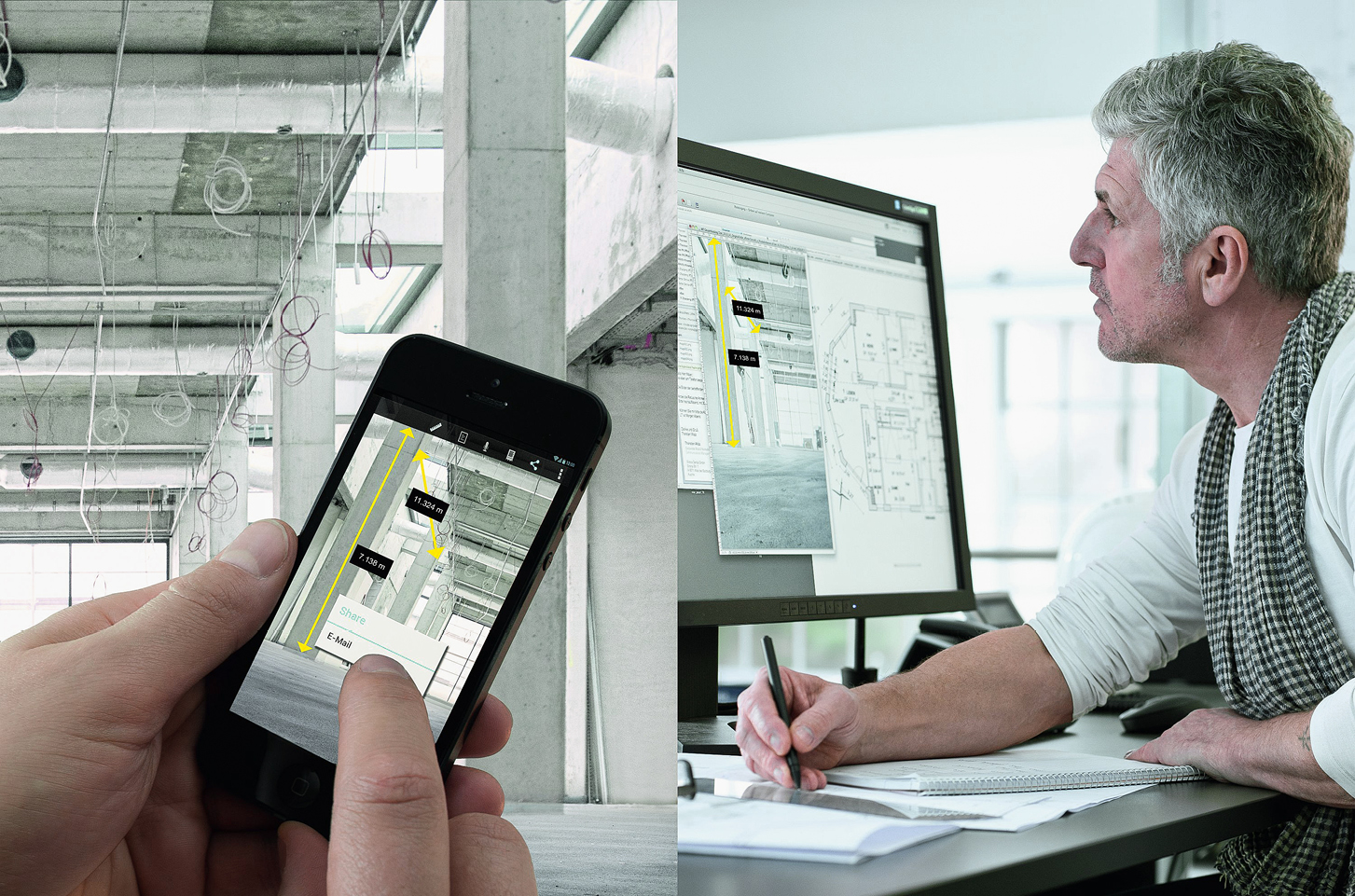

Viele Anbieter (z.B. Bosch, Leica Geosystems, Stabila, Würth etc.) offerieren dafür kostenlose Raum- oder Fotoaufmaß-Apps zur sofortigen Übernahme und grafischen Anzeige der Messdaten per Smartphone oder Tablet.

Lesen Sie dazu auch: 9 kostenlose Apps für Aufmaß und Planung

Über Schnittstellen können die Messdaten vom Messgerät von externen Raumaufmaß-, Angebots- oder Abrechnungsprogrammen übernommen und weiterverarbeitet werden, was Arbeitsabläufe auf der Baustelle, beim Kunden und im Büro beschleunigt.

Laser-Entfernungsmesser werden deshalb manchmal auch in Kombination mit einer Software angeboten oder sie sind Bestandteil eines Aufmaßsystems (z.B. von Maxmess, Moser, Winworker etc.). Eingabemasken, Eingabe-Assistenten und die grafische Ergebnisanzeige stellen sicher, dass kein Wert vergessen wird und fehlende oder falsche Werte noch vor Ort erkannt und erneut korrekt durch den Laser erfasst werden können.

Aktuelle Lasermessgeräte auf dem Markt

Der zu diesem Beitrag gehörende Vergleich stellt eine Auswahl aktueller Laser-Entfernungsmesser auf dem Markt beispielhaft vor (ohne Anspruch auf Vollständigkeit).

Zu den wichtigsten Unterscheidungsmerkmalen der Produkte zählen dabei der Messbereich und die Genauigkeit: Der erste Wert gibt an, von welcher minimalen bis zu welcher maximalen Distanz in Metern das Gerät mit Laser messen kann (z.B. 0,05 bis 80 Meter). Der zweite Wert "Genauigkeit" gibt die Messgenauigkeit an (meist ± 1,0 bis ± 2,0 mm).

Mehrere Faktoren haben einen entscheidenden Einfluss auf diese Gerätedaten: die Lichtverhältnisse, die Oberflächenstruktur, die Farbe des Messobjektes sowie die Temperatur, bei der gemessen wird.

Welche sind aber nun die modernsten Produkte auf dem Markt, um Entfernungen digital zu messen? Im Folgenden finden Sie eine Übersicht über ausgewählte aktuelle digitale Entfernungsmesser, die sowohl innen wie außen eingesetzt werden können:

Bosch GLM 120 C

• Anbieter: Bosch Professional
• Einsatzbereich: Innen / Außen
• Erfüllt ISO 16331-1: Ja
• Messbereich: 0,08 bis 120 m
• Messtoleranz: ± 1,5 mm
• Rechenfunktionen: Länge, Fläche, Volumen, Addition, Subtraktion, Pythagoras, Doppelter Pythagoras, Indirekte Höhen- und Längenmessung
• Zusatzfunktionen: Dauermessung, Minimal-Maximal-Messung, Neigung, Zielsucherkamera, Wandflächen, zeitgesteuerte Messung, Memory-Funktion, Selbstauslöser
• Datenverarbeitung: Bluetooth-Schnittstelle, Aufmaß-Software inklusive
• Preis: ca. 309 €

Lesen Sie dazu auch: Bosch Laser-Entfernungsmesser misst bis 150 Meter Distanz

Dewalt DW03201-XJ

• Anbieter: Dewalt
• Einsatzbereich: Innen / Außen
• Erfüllt ISO 16331-1: Nein
• Messbereich: 0,05 bis 200 m
• Messtoleranz: ± 1,0 mm
• Rechenfunktionen: Länge, Fläche, Volumen, Addition, Subtraktion, Pythagoras
• Zusatzfunktionen: Dauermessung, Minimal-Maximal-Messung, Neigung, 4-fach Digitalzoom-Kamera, Zielsucher, Absteckfunktion, Trapez, Distanz, Teilhöhe, Fläche etc.
• Datenverarbeitung: Bluetooth-Schnittstelle, Aufmaß-Software inklusive, Stanley FloorPlan App
• Preis: ca. 184 €

Leica DISTO S910

• Anbieter: Leica Geosystems
• Einsatzbereich: Innen / Außen
• Erfüllt ISO 16331-1: Ja
• Messbereich: 0,05 bis 300 m
• Messtoleranz: ± 1,0 mm
• Rechenfunktionen: Länge, Fläche, Volumen, Addition, Subtraktion, Pythagoras, Horizontal Mode, Dreieck/Raumwinkel, Maler- und Trapezfunktion, etc.
• Zusatzfunktionen: Dauermessung, Minimal-Maximal-Messung, Neigung, Punkt zu Punkt-, Distanz- und Flächenmessung von einer Position aus, 2D- und 3D-DXF-Export etc.
• Datenverarbeitung: Bluetooth-Schnittstelle, Aufmaß-Software inklusive, WLAN, kostenlose App
• Preis: ca. 1.399 €

Milwaukee LDM 100

• Anbieter: Milwaukee
• Einsatzbereich: Innen / Außen
• Erfüllt ISO 16331-1: Nein
• Messbereich: 0,15 bis 100 m
• Messtoleranz: ± 1,5 mm
• Rechenfunktionen: Länge, Fläche, Volumen, Addition, Subtraktion, Pythagoras, Speicherfunktion (20+1 Werte)
• Zusatzfunktionen: Dauermessung, Minimal-Maximal-Messung, Neigung, Absteckfunktion
• Datenverarbeitung: keine
• Preis: ca. 145 €

Stabila LD 520

• Anbieter: Stabila Messgeräte
• Einsatzbereich: Innen / Außen
• Erfüllt ISO 16331-1: Ja
• Messbereich: 0,05 bis 200 m
• Messtoleranz: ± 1,0 mm
• Rechenfunktionen: Länge, Fläche, Volumen, Addition, Subtraktion, Pythagoras, Kettenmaße, Höhenprofil-, Trapezmessung, Dreiecksfläche
• Zusatzfunktionen: Dauermessung, Minimal-Maximal-Messung, Neigung, Zielsucherkamera, Timer, indirekte Entfernung und Höhenmessung, Absteckfunktion, etc.
• Datenverarbeitung: Bluetooth-Schnittstelle, Aufmaß-Software inklusive, Bluetooth SMART 4.0, kostenlose App für Android und iOS
• Preis: ca. 362 €

Trotec BD26 Entfernungsmesser

• Anbieter: Trotec
• Einsatzbereich: Innen / Außen
• Erfüllt ISO 16331-1: Nein
• Messbereich: 0,05 bis 120 m
• Messtoleranz: ± 2 mm
• Rechenfunktionen: Länge, Fläche, Volumen, Addition, Subtraktion, Pythagoras
• Zusatzfunktionen: Dauermessung, Minimal-Maximal-Messung, Neigung, Distanztracking
• Datenverarbeitung: Keine
• Preis: ca. 84 €

Würth WDM 8-14

• Anbieter: Würth
• Einsatzbereich: Innen / Außen
• Erfüllt ISO 16331-1: Ja
• Messbereich: 0,1 bis 200 m
• Messtoleranz: ± 1,0 mm
• Rechenfunktionen: Länge, Fläche, Volumen, Addition, Subtraktion, Pythagoras
• Zusatzfunktionen: Dauermessung, Minimal-Maximal-Messung, Neigung, digitaler 4-fach Zoom, indirekte Messung, Absteck-, Raumwinkelfunktion, Trapez-, Höhenprofilmessung, etc.
• Datenverarbeitung: Bluetooth-Schnittstelle, Aufmaß-Software inklusive
• Preis: ca. 484 €

Weitere digitale Entfernungsmesser für innen:

• Flex ADM 60 Li von Flex Elektrowerkzeuge, Preis ab 89 €
• Fluke 424D von Fluke, Preis ab 359 €
• Hilti PD-I von Hilti, Preis ab 312 €
• Metabo LD 60 von Metabo, Preis ab 145 €
• Stanley TLM660 von Stanley, Preis ab 529 €

Digitales Messen mit Laser: Darauf sollten Sie achten

ISO-Norm für Laser-Entfernungsmesser

Da Herstellerangaben zur Geräteleistung meist unter optimalen Laborbedingungen stattfinden, die mit der Realität auf Baustellen wenig zu tun haben, wurde mit der ISO 16331-1 [1] eine Norm geschaffen, die technische Angaben zu Laser-Distanzmessgeräten verschiedener Hersteller vergleichbar machen soll. Wer sicher gehen will, dass die Herstellerangaben mit der Praxis übereinstimmen, sollte auf diese ISO-Norm achten.

Zu den Standardfunktionen, die fast alle Entfernungsmesser mit Laser in unterschiedlichem Umfang beherrschen, zählen Rechenfunktionen (z. B. Fläche, Volumen, Addition, Subtraktion, Pythagoras, Absteckmaß, Dreieck, Trapez etc.). Zusatzfunktionen sind beispielsweise eine integrierte digitale Wasserwaage zur Neigungsmessung. Für eine gute Ablesbarkeit der Messwerte insbesondere im Außenbereich ist neben der Displaygröße und -auflösung auch eine helle Hintergrundbeleuchtung entscheidend.

Einsatz der Laser-Entfernungsmesser für außen

Wird das Messgerät vorwiegend im Außenbereich eingesetzt, sollte man auf ein grünes Laserlicht achten, da es besser erkennbar ist roter Laser. Bluetooth- oder WLAN-Datenschnittstellen erlauben die Übertragung von Messwerten und Berechnungsergebnissen an Aufmaßprogramme (s.o.).

Die Stromversorgung der Laser-Entfernungsmesser erfolgt meist über mitgelieferte AA- oder AAA-Batterien oder Lithium-Ionen-Akkus. Mit 3.000 bis 25.000 Messungen pro Batterie-/Akkusatz ist der Stromverbrauch sehr unterschiedlich, weshalb man auch darauf achten sollte. Geräte mit digitaler Datenschnittstelle sollten den Strom sparenden Standard Bluetooth 4.0 und höher unterstützen.

Beim Gehäuse ist Baustellentauglichkeit und die Schutzart wichtig (IP 54 oder IP 65). Weitere Kriterien sind Geräte-Abmessungen und das Gewicht, die Einfachheit der Bedienung, eine intuitive Menüführung, die Schnelligkeit sowie Automatismen wie etwa das automatische Erkennen von ausgefahrenen Mess-Stiften oder das Abschalten nach Bedienpausen.

Laser-Aufmaß in 3D

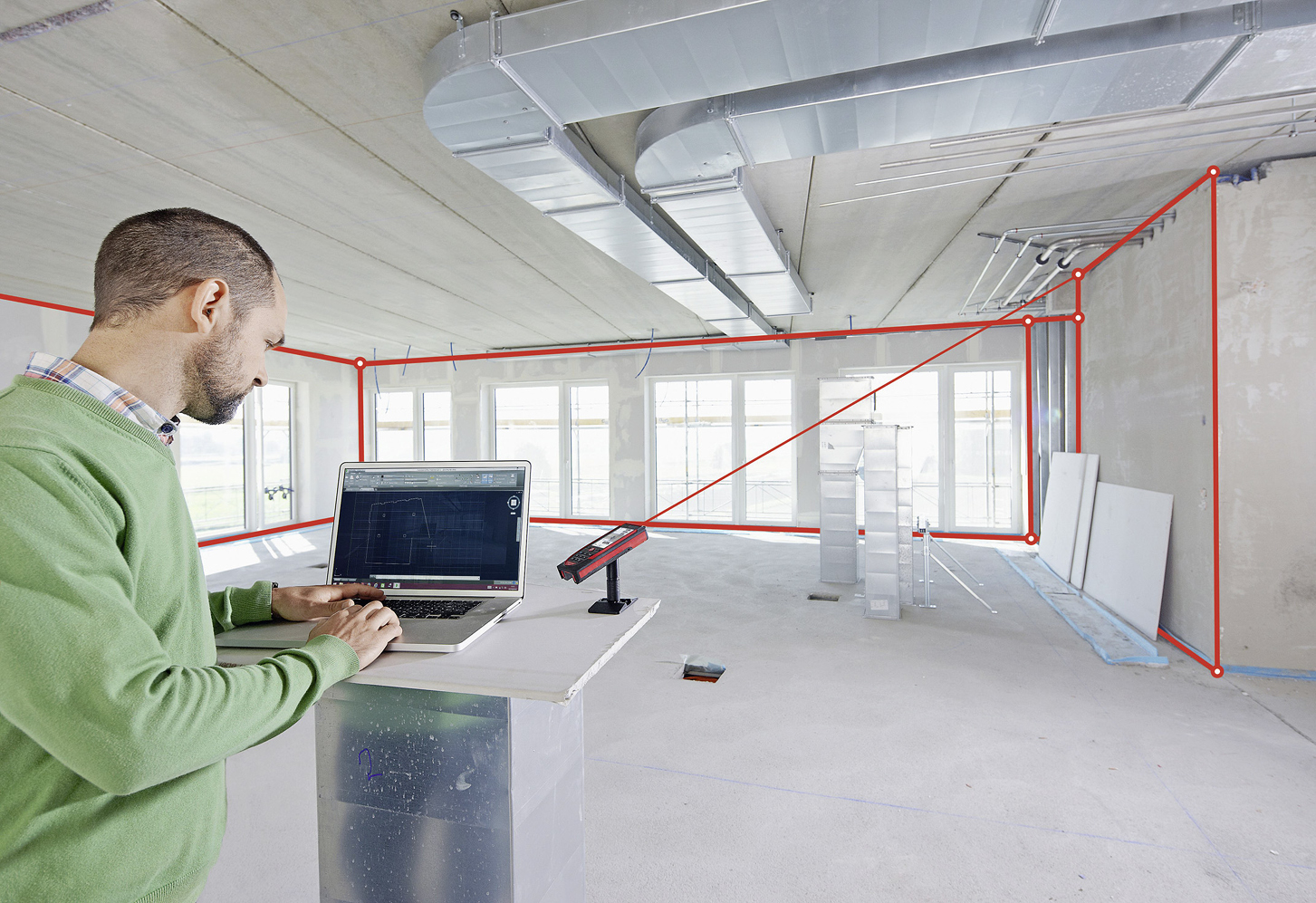

Die Kombination verschiedener Messverfahren bietet neue Möglichkeiten, etwa beim 3D-Aufmaß mit dem Laser. So erfasst beispielsweise das in dieser Marktübersicht vorgestellte Disto S910 von Leica Geosystems 2D-Messdaten als auch, in Kombination mit einem Stativ, 3D-Raumkoordinaten.

Das vom gleichen Hersteller stammende Messgerät BLK3D ­ermöglicht sowohl 2D- oder 3D-Laser­aufmaße als auch 3D-Messungen im Stereofoto. Es besteht aus einer ­kalibrierten Stereokamera und einem integrierten Laser-Distanzmesser. Die Stereobilder lassen sich für Grundrisspläne, Angebote, Doku­mentationen des Baufortschritts oder des ­Gebäudebestands auswerten. Mit der optionalen Desktop-Software lassen sich aus den Messbildern 3D CAD-Modelle generieren.

Eine andere Kombination offeriert Hottgenroth mit dem 3D-Aufmaßs­system Hottscan. Das Messgerät tastet das Umfeld per automatischem Laser-Tachymeter rasterförmig ab, ähnlich wie ein 3D-Laserscanner, allerdings mit einer geringeren Punktedichte. Aus den ­parallel erstellten Einzelbildern wird zusätzlich ein räumliches 3D-Panoramabild erstellt. Daraus lassen sich mit dem dazugehörigen Fotoaufmaß-Programm Mengenauswertungen und 3D-Aufmaßskizzen generieren.

Der Autor Dipl.-Ing. Marian Behaneck ist ­Fachautor zahlreicher Publikationen zu Hardware, ­Software und IT im Baubereich.
