ZEWOTHERM: Heizen, kühlen & lüften in einem System

02.04.2020

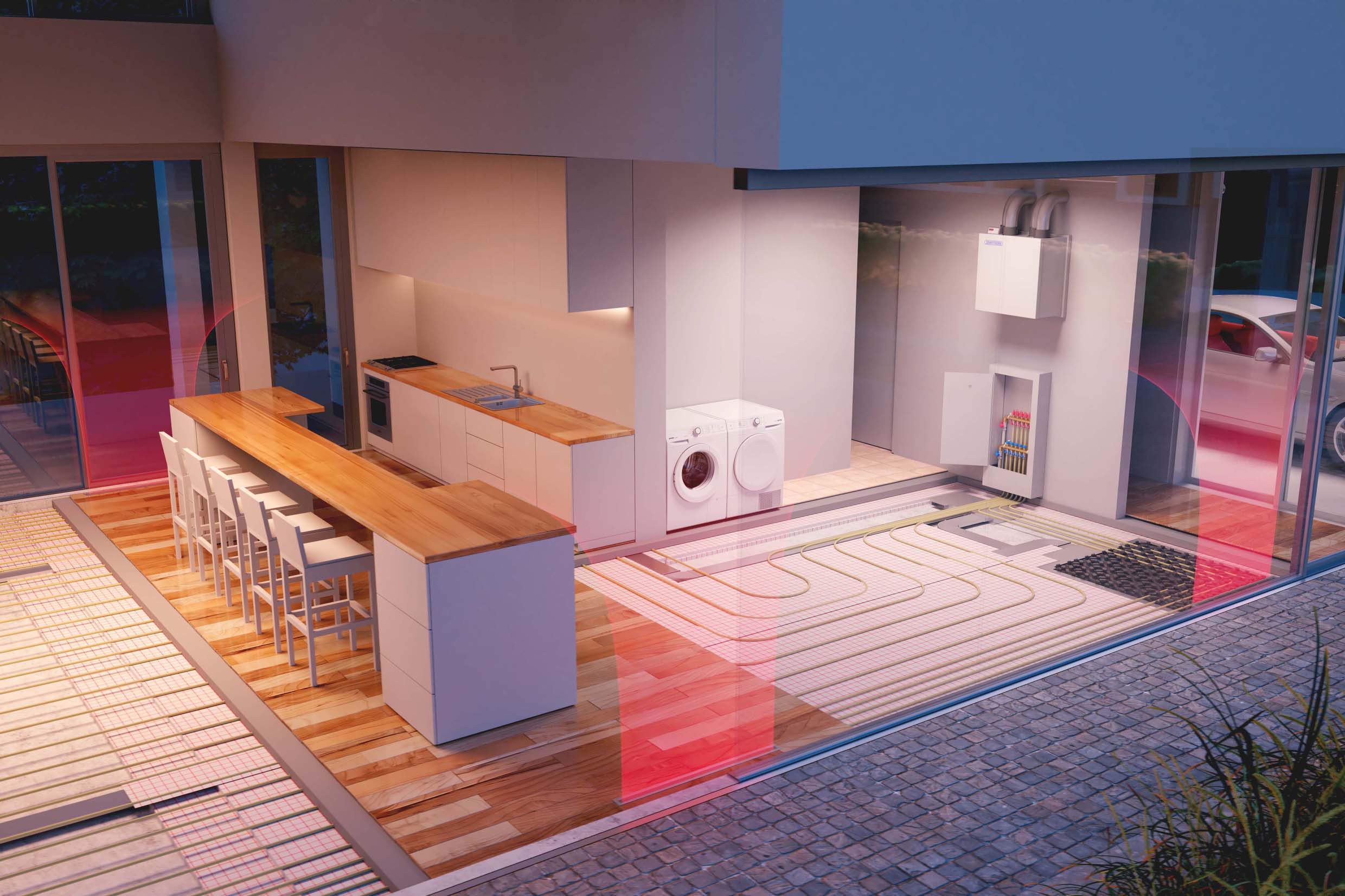

Der rheinland-pfälzische Systemanbieter ZEWOTHERM ist mit seinen Flächenheizungen und Lösungen zur Kontrollierten Wohnraumlüftung seit vielen Jahren fest im Markt etabliert. Für den gehobenen Anspruch hat das Unternehmen jetzt ein völlig neues System entwickelt, das auf die Erfahrungen aus diesen beiden Segmenten zurück greift: Das neue Premium-Fußbodensystem „ZEWO MultiFloor HKL“ schafft behagliche Wärme im Winter, kühle Temperaturen im Sommer und sorgt zugleich für immer frische und gesunde Raumluft. Es kombiniert die schnelle Temperierung eines Luftkanalsystems mit der angenehmen Strahlungswärme einer Flächenheizung. Das vormontierte Fußbodensystem benötigt dank integrierter Wärmetauscherflächen nur sehr niedrige Vorlauftemperaturen zum Heizen und Kühlen. Deshalb eignet sich ZEWO MultiFloor optimal zur Anbindung an regenerative Wärmeerzeuger wie Solar- oder Wärmepumpe. Das hochwertige System passt perfekt zu exklusiven Bauvorhaben, egal ob privater Wohnungsbau oder gewerbliche Immobilie.

© ZEWOTHERM

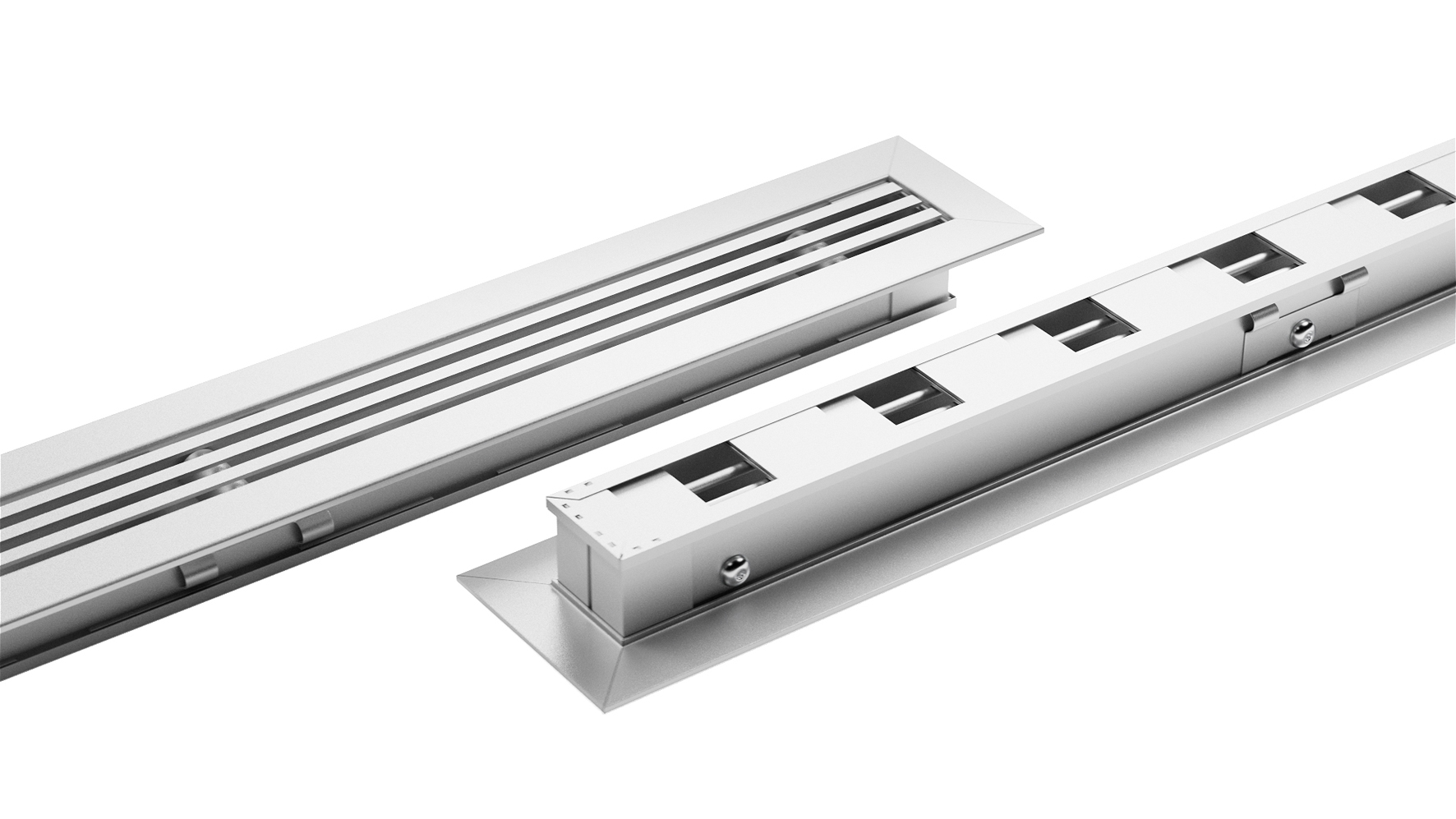

ZEWO MultiFloor gibt die Zuluft gemächlich über den Bodenauslass in den Raum ab. Diese Quelllüftung sorgt für einen angenehmen, langsamen Lufteintritt ohne jegliche Zuglufterscheinung.

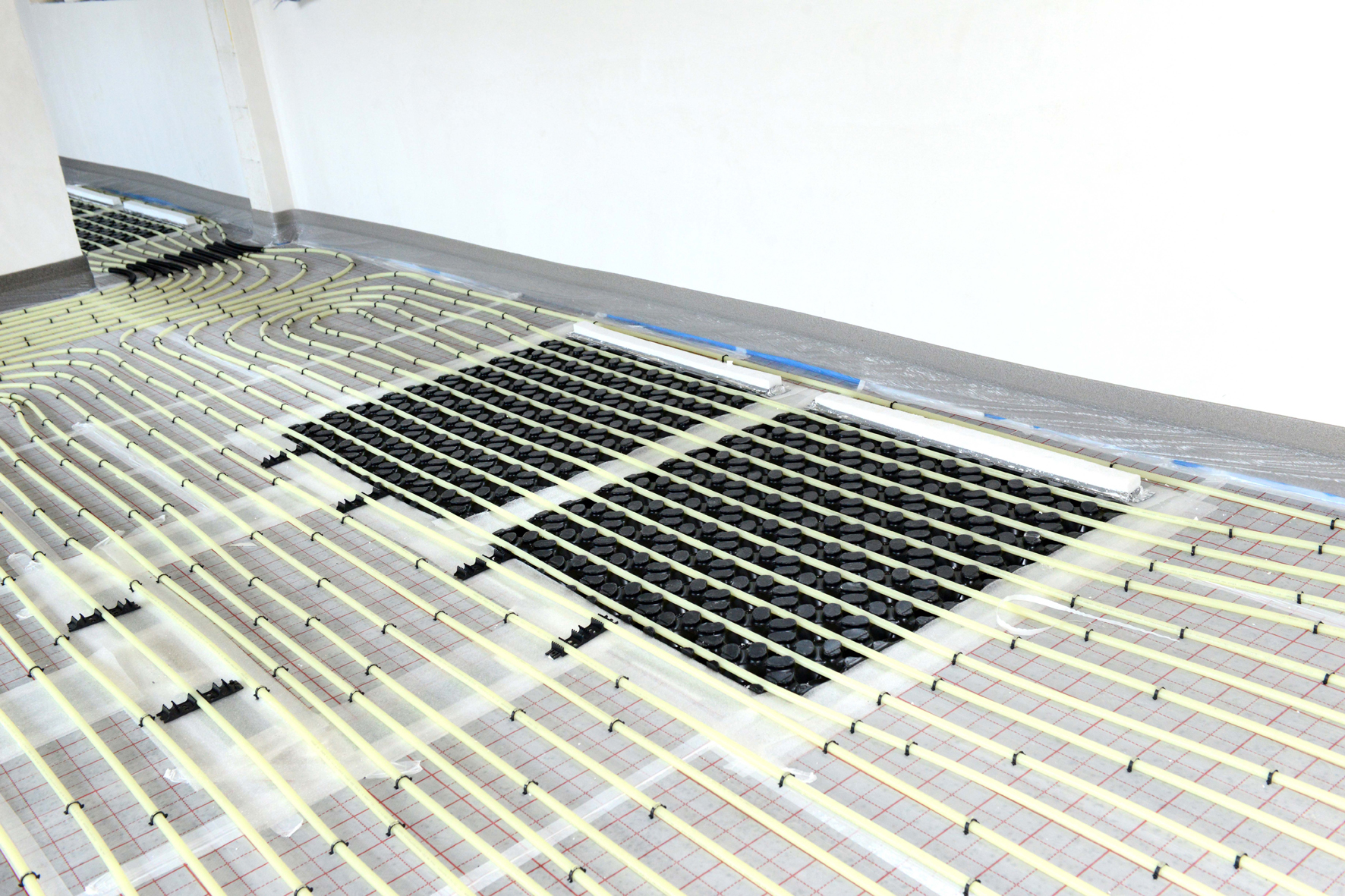

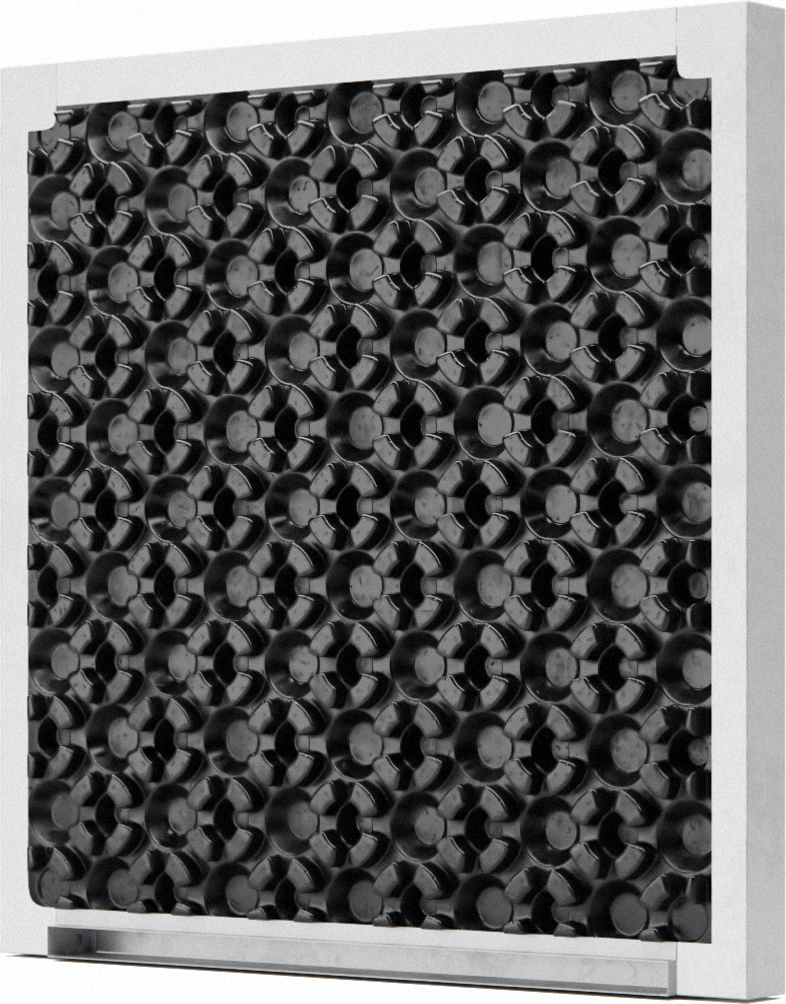

Mit dem System von Zewotherm lassen sich sehr niedrige Aufbauhöhen von nur 135 mm realisieren. Die ZEWO MultiFloor Basismodule selbst sind 30 mm hohe, vormontierte Platten, die mit einem hocheffizienten, integrierten Wärmetauscher, Flachkanal-Anschlusselementen sowie einem Luftauslasskasten ausgestattet sind. Die Module werden auf der Trittschalldämmung gemeinsam mit den passenden Zuluftkanälen in der gleichen Ebene verlegt. Die Höhe von Modul und Flächenheizung ist somit identisch und die Heizrohre können ohne Versatz komfortabel vollflächig verlegt werden. Für den Fachhandwerker gestaltet sich die Montage der vorinstallierten Module deshalb sehr schnell und einfach. Zudem können sie an jede Lüftungsanlage angeschlossen werden. Da mit dem System die ansonsten aufwändige Installation einer Lüftung bereits erledigt ist, werden nochmals Kosten und Zeit gespart.

Frisches Raumklima ohne Zugluft

ZEWO MultiFloor HKL ist ein Quell-Lüftungssystem für ein Raumklima ohne Zugerscheinungen. Die integrierte Lüftung sorgt für einen ausgeglichenen, hygienischen Luftaustausch: Über Lüftungskanäle wird frische, aufbereitete Außenluft in den System-Hohlboden geführt, dort durch die großen Wärmetauscherﬂächen auf angenehme Lufteintrittstemperatur erwärmt bzw. gekühlt und zugfrei dem Raum zugeführt. Durch die breiten Gitterauslässe wird die frische Luft langsam und vorgewärmt auf sanfte Weise in den Raum abgegeben. Sie „quillt" gemächlich in die Raumluft ein. Dadurch kann keine Zugluft entstehen und das Raumklima wird sommers wie winters als besonders angenehm empfunden.

Effizientes Heizen und Kühlen

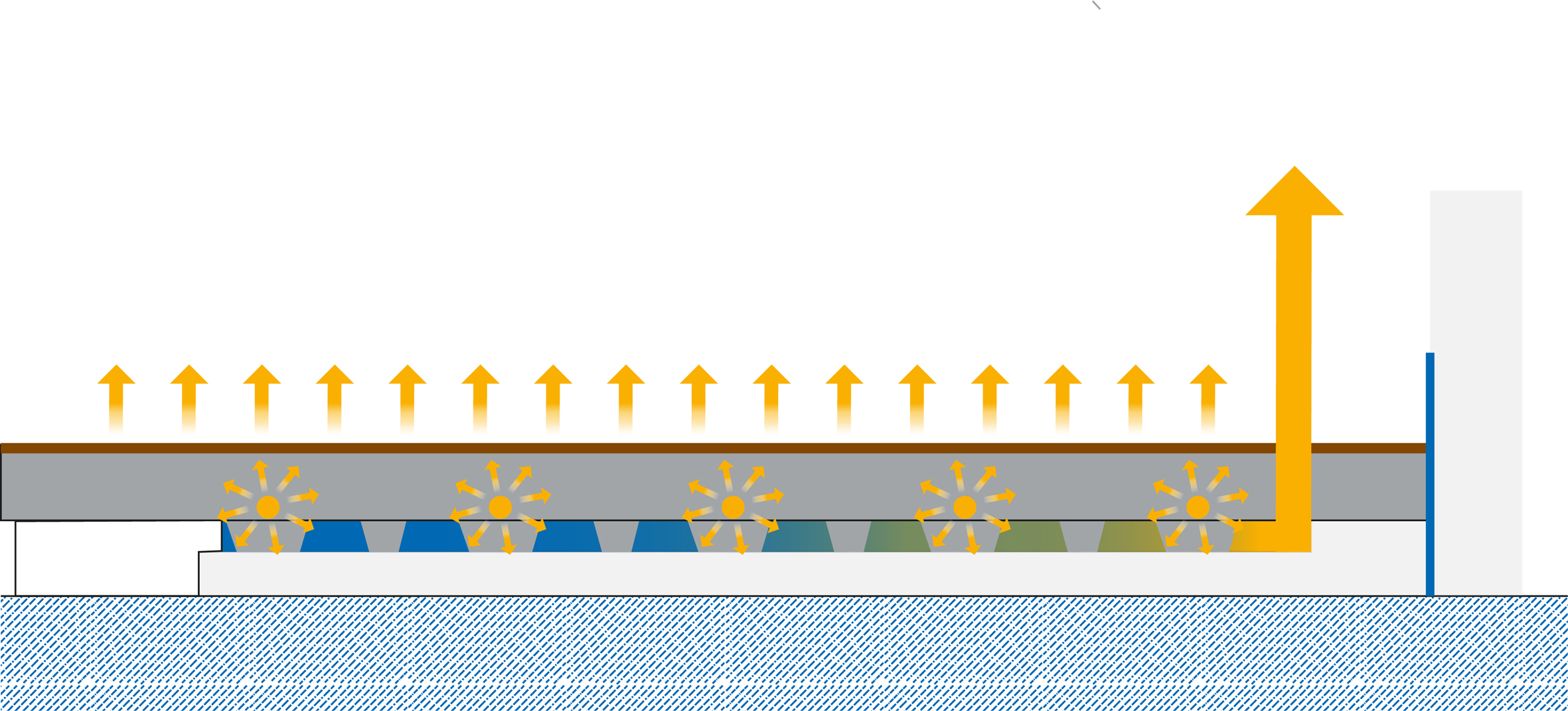

Beim Heizen werden die im Estrich verlegten Heizrohre mit warmem Wasser durchströmt. Die Vorlauftemperatur beträgt max. 30 °C. Parallel erwärmt sich in der großen, bodenintegrierten Wärmetauscherfläche im Hohlboden die durchströmende Zuluft und wird dann allmählich über die breiten Gitterauslässe in den Raum abgegeben.

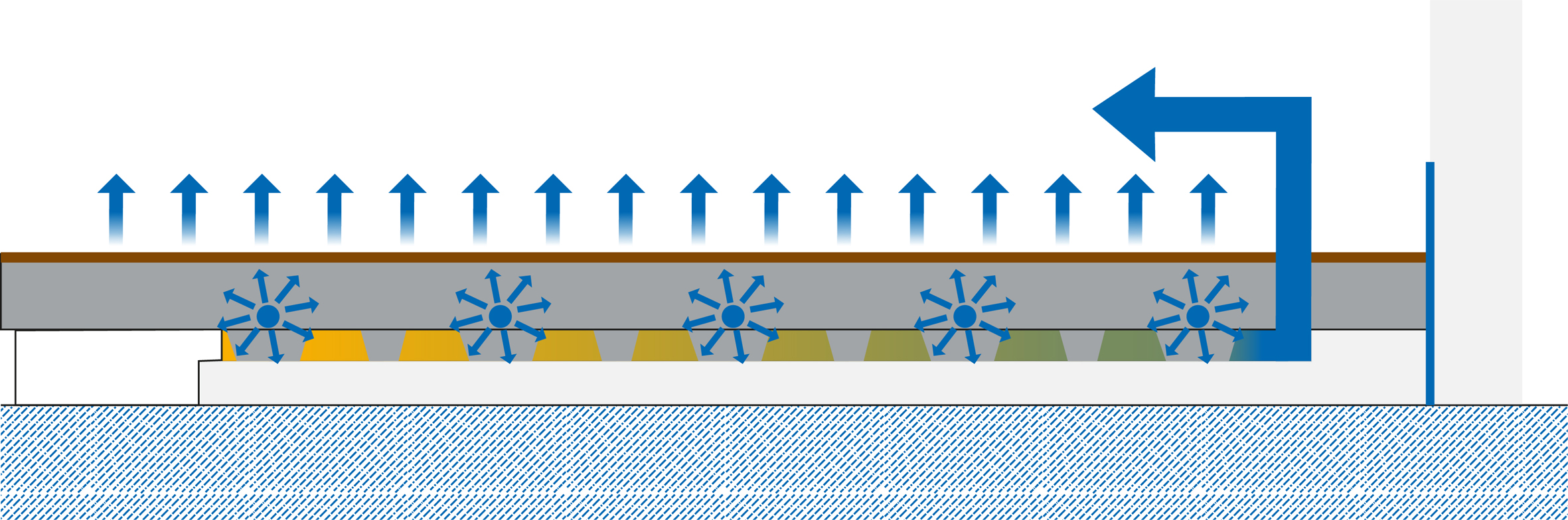

Im Sommer hingegen ist das System ein hocheffizienter, komfortabler Kühlboden mit Quelllüftung. Hier sind Kühlwassertemperaturen von 18°C bis 20°C ausreichend. Somit lässt sich trotz Kaltwassertemperaturen auch beim Kühlen wertvolle Energie sparen.

Passende Lüftungsgeräte

Passend zum System empfiehlt ZEWOTHERM seine Lüftungsgeräte aus der Reihe „ZEWO Vent“. Die Geräte gibt es in verschiedenen Ausführungen mit Luftvolumenströmen von 50 m³/h bis 480 m³/h, wahlweise mit Rotationswärmetauscher oder Kreuz-Gegenstrom-Wärmetauscher, die einen thermischen Wirkungsgrad von bis zu 90% erreichen. Für den Sommerbetrieb ohne Wärmerückgewinnung enthalten die Geräte eine Bypass-Klappe. Eine intelligente, digitale Steuerung sorgt in allen ZEWO Vent -Lüftern für eine optimale Energieeinsparung. Per Modbus ist dabei auch eine Anbindung an Gebäudemanagementsysteme möglich.

Systemzubehör für jeden Anwendungsfall

Ergänzend zum neuen Fußbodensystem führt ZEWOTHERM umfangreiches Zubehör im Programm. Dazu zählen Verbundplatten zur Trittschalldämmung, eine Vielzahl an Lüftungskomponenten wie Auslassgitter, Luftkanäle mit passenden Verteilstücken, Überströmelemente oder ein EPP-Hauptkanalsystem für Außen- und Fortluft.

Weitere Informationen gibt es in der aktuellen Broschüre „ZEWO MultiFloor HKL“ oder unter www.zewotherm.de.
