Kegelförmig gebogene Scheiben montieren mit Heavydrive
Das bayerische Transport- und Montageunternehmen Heavydrive bietet ein breites Sortiment an Sauganlagen für konisch-, quer-, sphärisch-, kegel- sowie sogar kugelförmig gebogene Scheiben mit einem Gewicht bis zu sechs Tonnen. Die speziellen Anlagen sind weltweit für unterschiedlichste Bauprojekte im Einsatz.
Verglasen von Wind- und Eingangstunnel von Flight Chamber
Beim Bodyflying erfüllt sich der Traum vom Fliegen. Im Windkanal wird der freie Fall, ähnlich wie beim Fallschirm-Springen, nachempfunden. Bereits zum achten Mal waren die Heavydrive Anlagen und Gerätebediener bei der Montage einer solch hochmodernen Indoor-Skydiving-Anlage in der Jochen Schweizer Arena in Taufkirchen bei München im Einsatz.

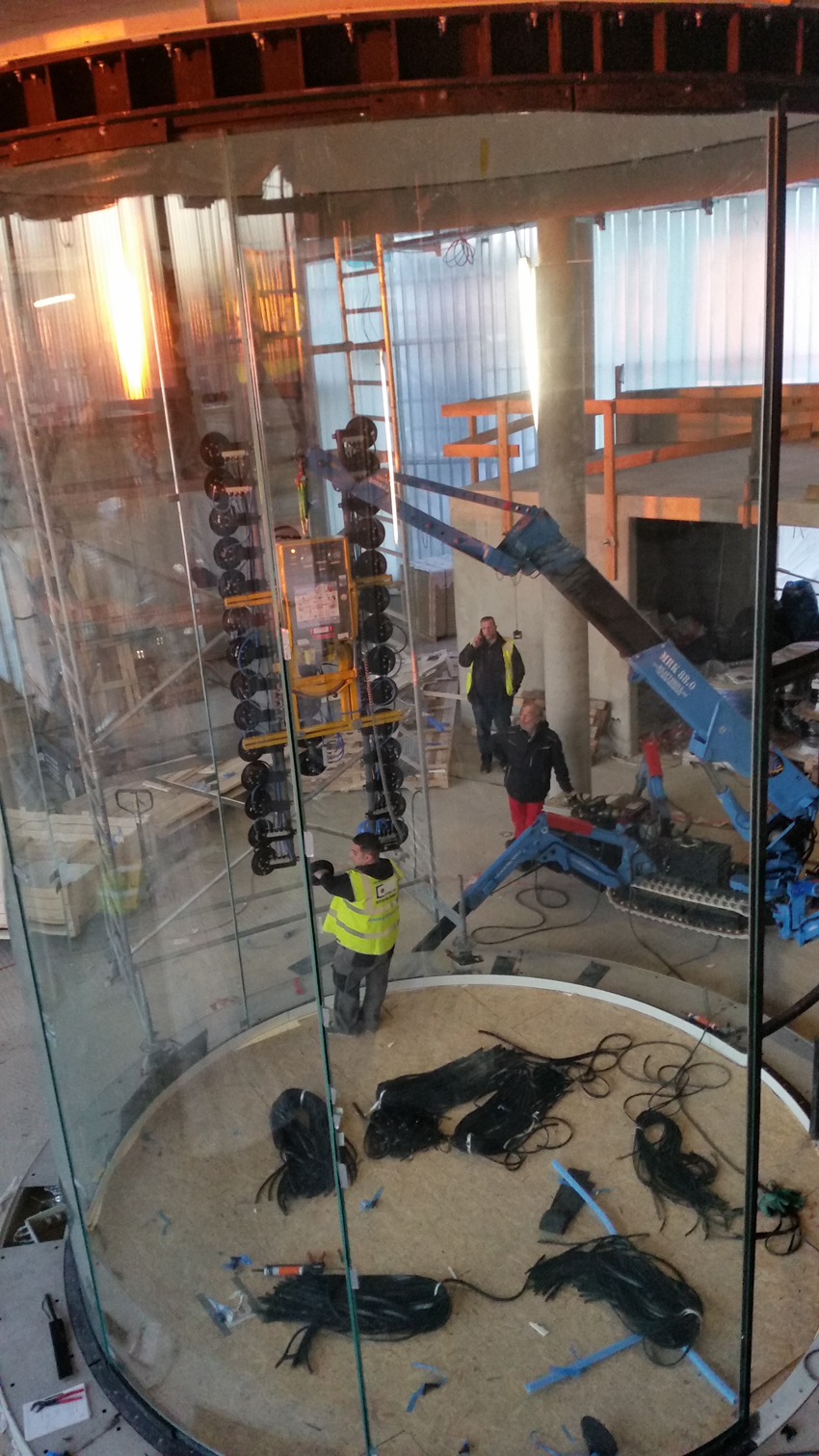

Für das Herzstück der Bodyflying-Anlage mussten sechs gebogene XXL-Glasscheiben mit einer Größe von 5,5 mal 1,8 Metern und einem Gewicht von etwa 860 Kilo im Innenraum gesetzt werden. Die begrenzten Platzverhältnisse und die geringe Deckenlast waren für den Montagekran MRK 86.0 gerade ausreichend.
Mit Hilfe der Vakuum-Sauganlage VSG 1000 KR konnte der erfahrene Kranführer die raumhohen Scheiben problemlos montieren. Die Anlage mit einer Traglast von 1.000 Kilogramm eignet sich für die Montage von konvex und konkav gebogenen Scheiben ab 450 Millimetern Innen- und Außenradius. Auch die Verglasung des Eingangstunnels zum Flugturm erfolgte unter äußerst beengten Verhältnissen. Hier wurden die Scheiben mit Hilfe des Vakuum-Hebegeräts VSG 450 K gesetzt.
Weltgrößte quergebogene Scheibe in Spanien gesetzt

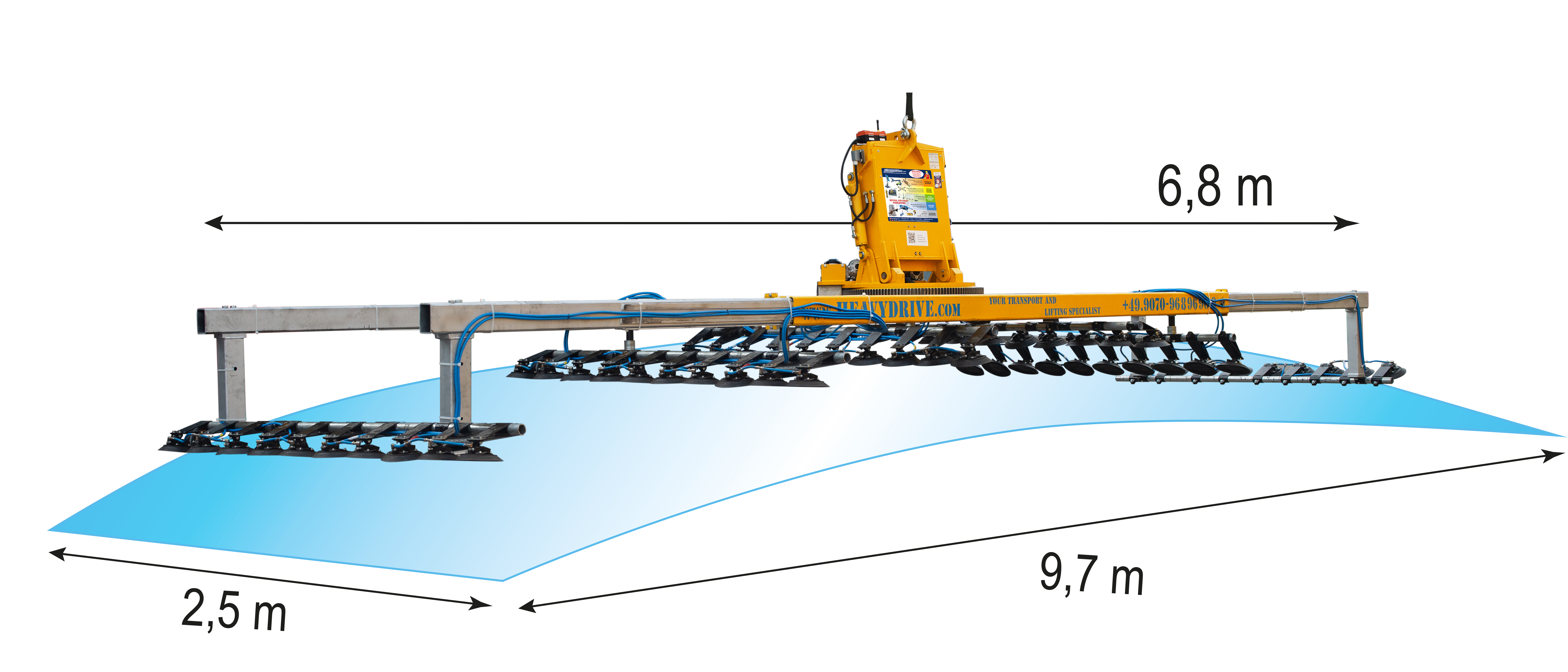

Für den Auf- und Abbau einer gebogenen Scheibe mit 2,5 Metern Höhe und 9,7 Metern Länge sowie einem Radius von 15 Millimetern lieferte Heavydrive eine Vakuum-Sauganlage VSG 2000 KRQ nach Barcelona (Spanien). Die Vakuumsauganlage wurde speziell für konkav und konvex gebogene Scheiben mit einem Gewicht von bis zu zwei Tonnen entwickelt. Damit konnte der Bediener per Funkfernbedienung die riesige gebogene Scheibe akkurat ansaugen.
Eine knifflige Herausforderung: Die 1,3 Tonnen schwere Scheibe musste in liegender Position der Biegeform angesaugt und so herausgehoben werden, dass sie sich nicht unter ihrem Eigengewicht weiter verformt. Dank der akkuraten und stufenlosen Steuerung der VSG 2000 KRQ sowie der extremen Steife der Anlage konnte das Element sicher angehoben und in der Transportkiste abgesetzt werden.
Scheiben im Innen- und Außenradius ansaugbar

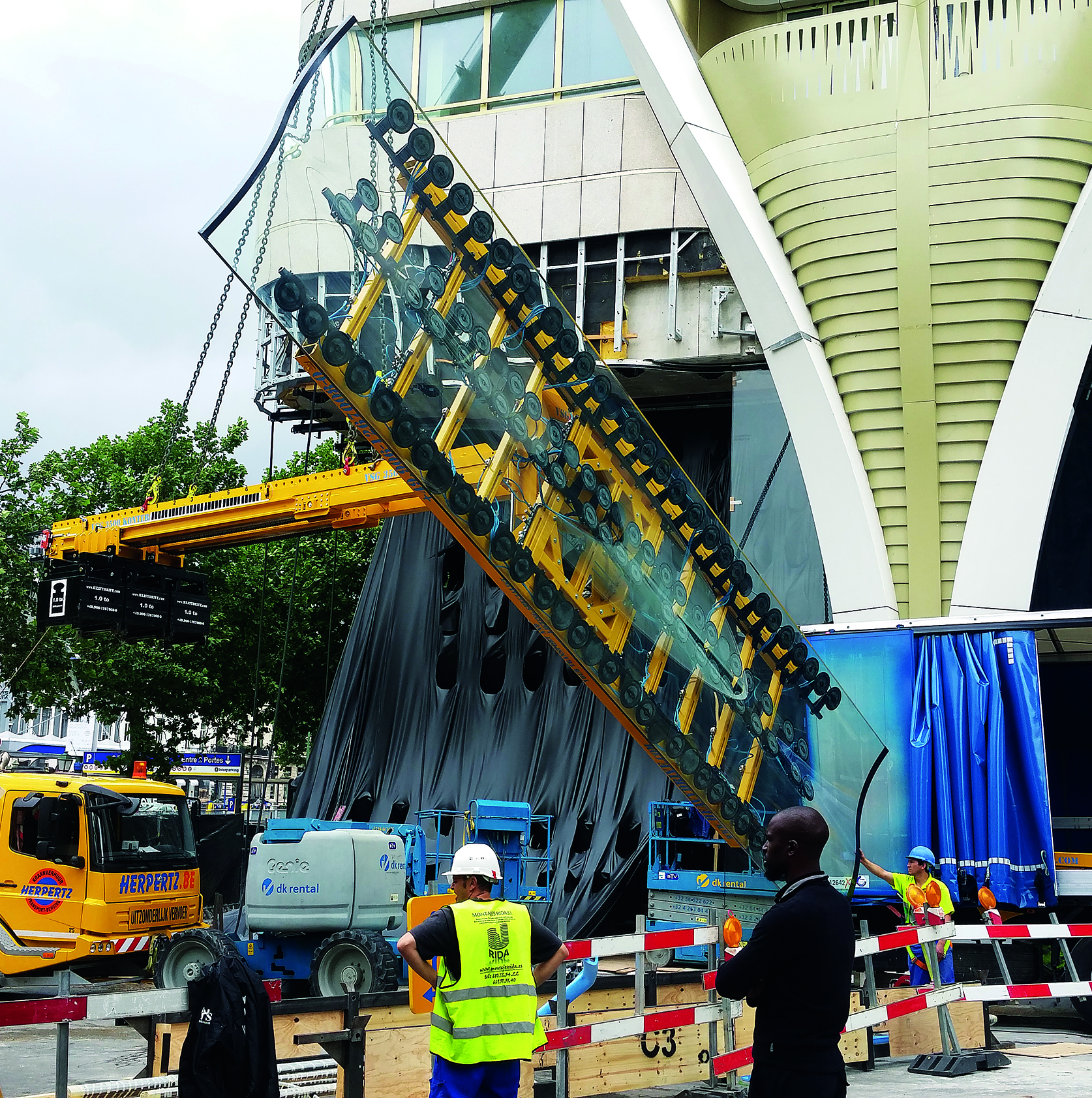

Selbst für extrem sphärisch, wellen- bzw. kegelförmig gebogene Scheiben bietet Heavydrive die optimale Lösung. Wie im belgischen Brüssel, wo die Vakuum-Sauganlage VSG 4000 KR für schwere, gebogene Scheiben bis 4.000 Kilogramm Gewicht zum Einsatz kam. Mit dieser extrem flexiblen Vakuum-Sauganlage ist es möglich, sogar die konvexe und zugleich konkave Wellen-Scheibe sowohl im Innen- als auch im Außenradius zugleich anzusaugen und millimetergenau zu setzen. Die adaptierte Kontertraverse macht das Setzen der Scheibe selbst unter Vorsprung zum Kinderspiel.
