Kompakter Schlammabscheider für enge Montagesituationen
Partikelabscheider sind in allen Heizungssystemen mit Heizkörpern oder Metallrohren sinnvoll, da dort Magnetit vorhanden ist, das bei hocheffizienten Heizungsumwälzpumpen zu einem Leistungsabfall sowie langfristig zum Ausfall des Aggregats führen kann. Wegen ihrer Größe lassen sich die bisherigen Abscheider jedoch nur schwer unter Wandgeräten installieren.
Die Giacomini GmbH hat daher speziell für diese Anwendung ein besonders kompaktes Modell entwickelt, das selbst beim Gerätetausch in vorhandenen Installationen ohne Probleme eingesetzt werden kann. Der R146C, der auf der ISH 2017 erstmals präsentiert wird, arbeitet dank eines doppelten Reinigungsverfahrens besonders effizient: Er kombiniert einen Inox-Filter mit einer Zyklonkammer und einem Hochleistungsmagnet. Dieser ist mittels Tauchhülse direkt im Kernstrom fixiert und fängt so besonders viele magnetische Partikel ab.
Magnetische Fremdpartikel können beispielsweise Schäden an Ventilen oder Radiatoren, insbesondere aber an modernen Hocheffizienzpumpen verursachen, da deren Rotoren permanentmagnetisch sind und sich so besonders viele Schmutzteilchen anlagern. Gerade moderne Pumpen seien dafür wesentlich anfälliger als Pumpen aus älteren Baureihen, so der Hersteller.
Flexible Anschlussmöglichkeit

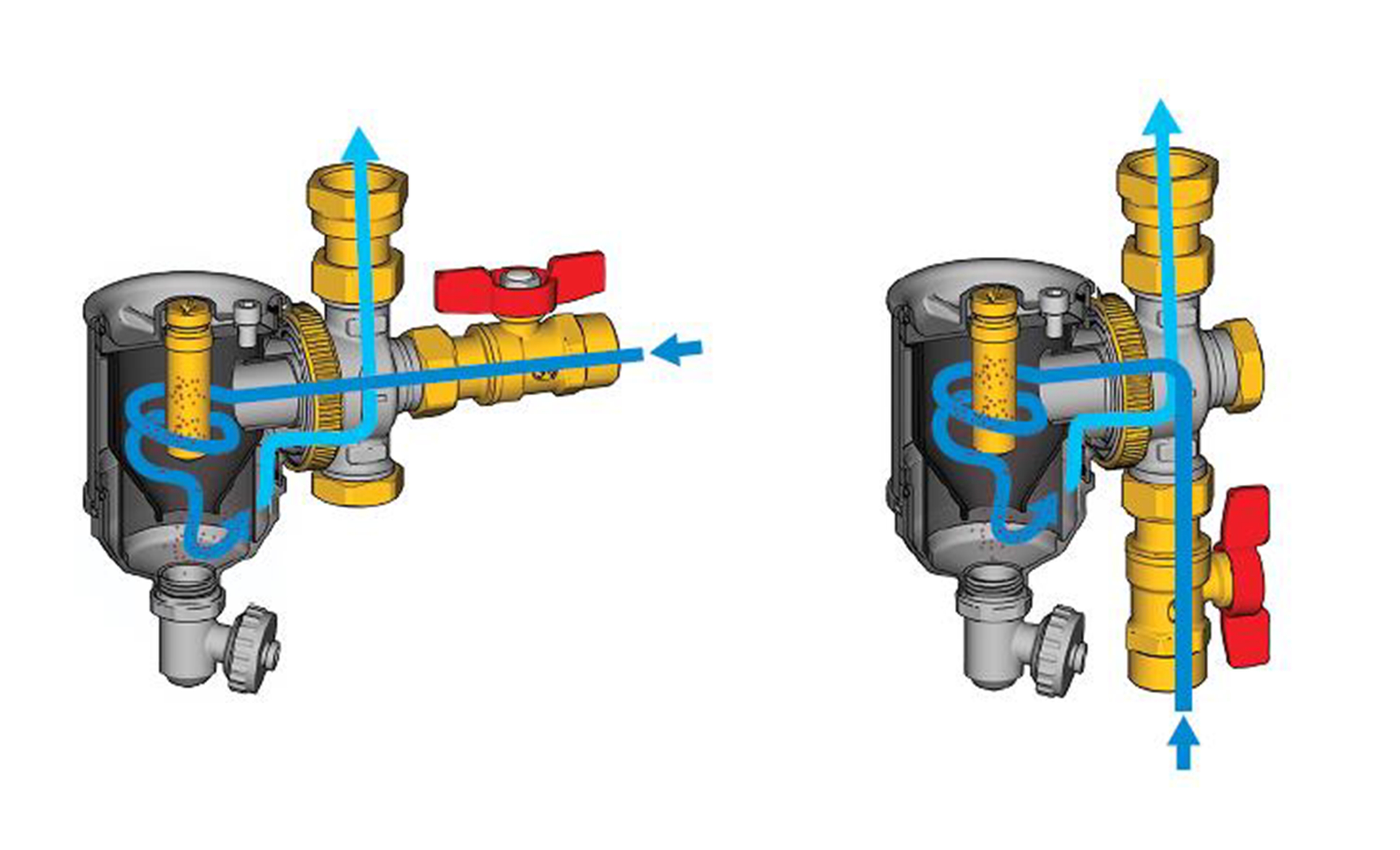

Der Schlammabscheider von Giacomini ist lediglich faustgroß, zeichnet sich also durch eine besonders kompakte Bauweise aus und lässt sich zudem mit Hilfe eines orientierbaren T-Stücks horizontal, vertikal oder rechtwinklig installieren. Dank der Übereck-Anschlussmöglichkeit kann der Abscheider sogar direkt unter das Wandgerät gebaut werden, so dass er sich selbst für besonders enge Montagesituationen eignet. Als Anschluss verfügt der R146C über ein ISO 228-Außengewinde mit ¾̎.
Doppeltes Reinigungsverfahren
Der R146C filtert Magnetit mittels eines speziellen, doppelten Verfahrens ab: Er besteht aus einem besonders körperfesten Messinggehäuse mit einem Edelstahlfiltergewebe, das die normalen Verunreinigungen und Schmutzpartikel abfängt, und einer Zyklonkammer aus PA66-GF30. In diesem Einsatz befindet sich eine Messingtauchhülse, die direkt in den Kernstrom ragt und einen Magneten aus dem Neodymwerkstoff N35H beinhaltet, der Eisenpartikel wie Rost und Schweißrückstände herausfiltert. Diese haften außen an der Hülle der Tauchhülse. Der Schlammabscheider von Giacomini eignet sich für Temperaturen von 5 bis 90 °C sowie für einen Betriebsdruck von 16 bar.
Senkung des Energieverbrauchs
Der R146C scheidet Schmutzteilchen bis zu 300 µm ab. Er reduziert die Partikelzahl im Heizkreislauf deutlich, wodurch wesentlich weniger Energie erforderlich ist, um das Wasser im System umzuwälzen. Insgesamt steigt die Lebenserwartung für alle Anlagenkomponenten und der Energieverbrauch sinkt, was zu einer merklichen Kosteneinsparung führt.
Weitere Informationen: www.giacomini.de
