Entwässerung im Geschosswohnungsbau: Schlanker, günstiger, effizienter
Geberit erweitert das hochschallgedämmte Entwässerungssystem Silent-Pro um neue, hydraulisch optimierte Formstücke: Die neu entwickelte Technologie heißt Silent-Pro SuperTube. Sie ist speziell für mehrgeschossige Gebäude oder Häuser mit mehrfach verzogener Fallleitung entwickelt worden, wo hohe Anforderungen an eine effiziente Planung und Installation sowie Wirtschaftlichkeit zu erfüllen sind.
Die Vorteile der Silent-Pro SuperTube Formstücke
Die SuperTube-Technologie optimiert die Abwasserinstallation hydraulisch und installationstechnisch, sodass die Entwässerung ohne verbotene Anschlusszonen realisiert werden kann:
- Umgehungsleitungen entfallen
- Horizontale Leitungen bis sechs Meter (bei DN 100) oder bis vier Meter Länge (bei DN 90) können ohne Gefälle verlegt werden.
- Die Abflussleistung im Fallstrang erhöht sich um bis zu 15% im Vergleich zu einem herkömmlichen Bogenabzweig.
Die Technologie definiert die Planung und Installation im Bereich hochschallgedämmter Entwässerungssysteme neu. Geberit leistet mit dieser Produktneuheit ab 1. April 2024 einen wichtigen Beitrag zu mehr Effizienz und Wirtschaftlichkeit bei Wohnungsbauprojekten.
Schlankere Installationsschächte, höhere Räume
Installateure stehen bei der Realisierung von Projekten oftmals unter Kosten- und Zeitdruck. Planer und Architekten hingegen stehen in der Verantwortung, ordnungsgemäß zu planen und normative Anforderungen zu erfüllen. Zudem soll möglichst wenig Platz für Technik und möglichst viel Raum für die Nutzung des Gebäudes zur Verfügung stehen. Alle Baubeteiligten sind deshalb bestrebt, sowohl die Kosten zu minimieren als auch den Platzbedarf so gering wie möglich zu halten. Diesen Interessen kommt Geberit mit seiner Abwassertechnologie Silent-Pro SuperTube nach, die mit dem Silent-Pro Entwässerungssystem kompatibel ist.
Die Geberit SuperTube-Technologie bewegt sich aufgrund ihres hohen Innovationsgrades außerhalb des Regelwerks, was sie im Markt einzigartig macht. Die hydraulische Leistung und Funktion von Geberit Silent Pro SuperTube wurden durch einen Prüfbericht des TÜV Rheinland LGA Products bestätigt.
Keine Umgehungsleitung, kein Gefälle

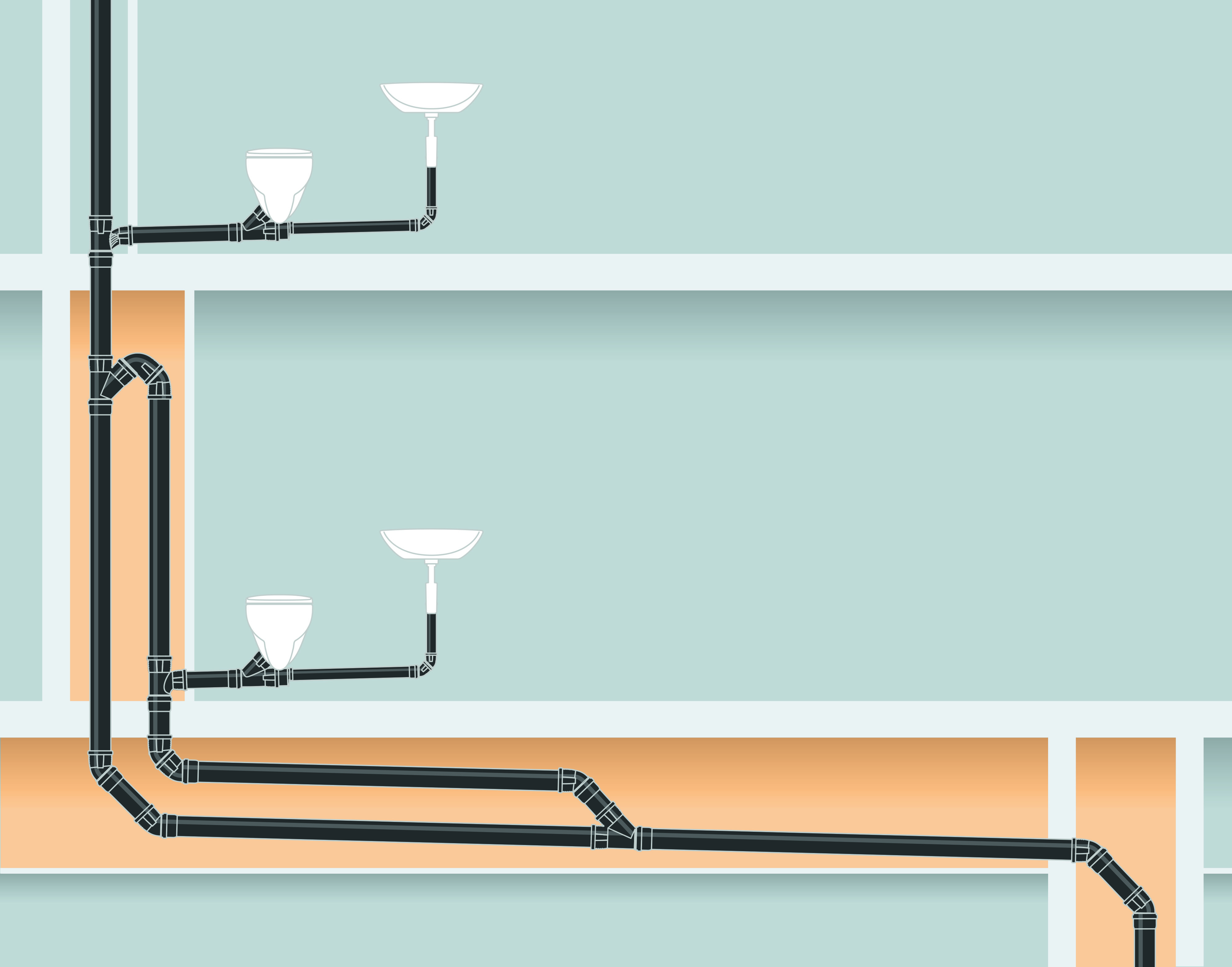

In Gebäuden mit Fallleitungslängen von über zehn Metern müssen im Bereich von Fallleitungsverziehungen und beim Übergang einer senkrechten Fallleitung in eine horizontale Leitung Umgehungsleitungen installiert werden. Zudem sind in diesen Bereichen verbotene Anschlusszonen zu beachten. Diese Zusatzmaßnahmen und Einschränkungen entfallen beim Einsatz der neuen Geberit Silent-Pro SuperTube Formstücke.

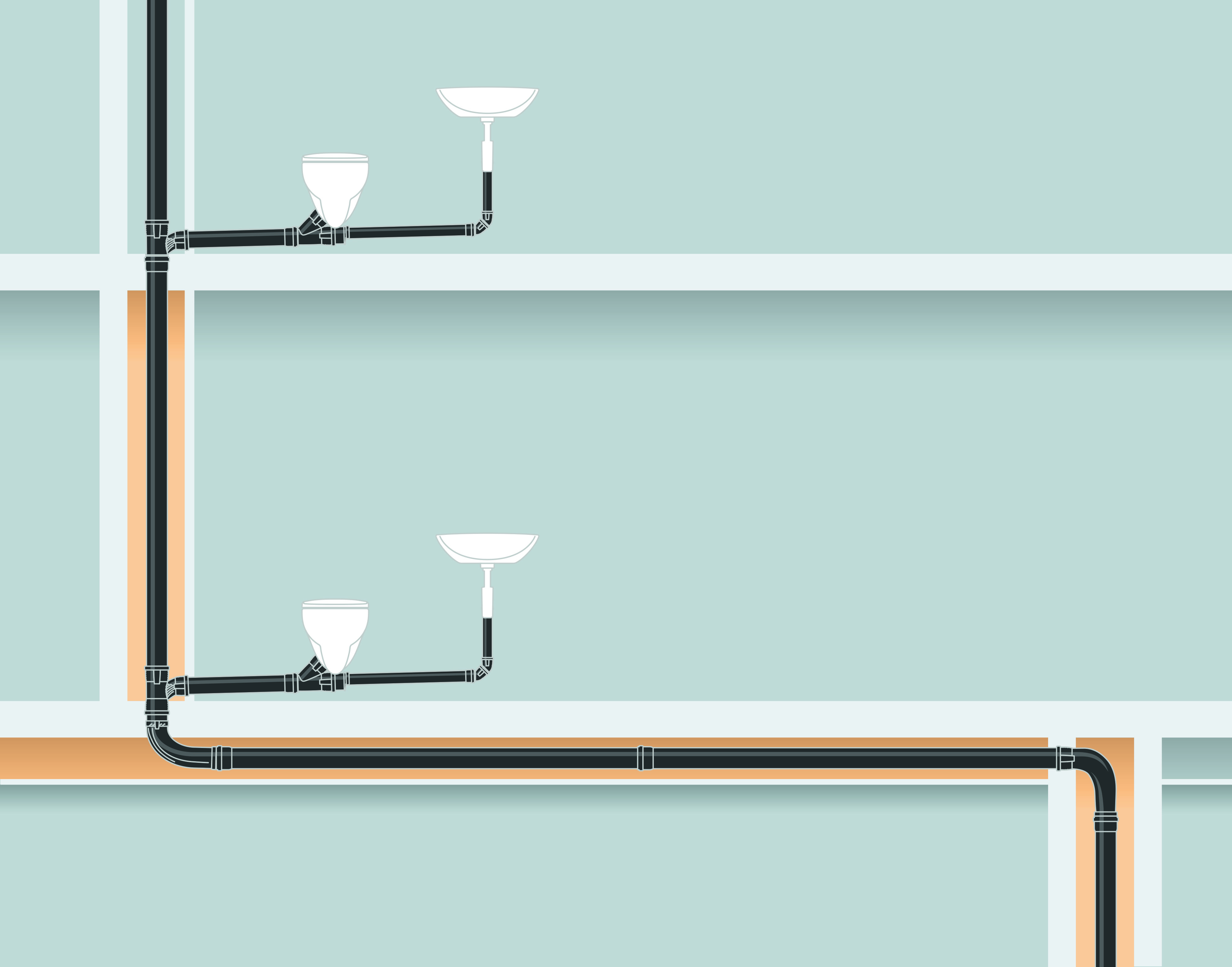

Dank der strömungsoptimierten Innengeometrie der neuen Formstücke werden keine Umgehungsleitungen mehr benötigt. Die Technologie macht zudem bei einer Länge von bis zu sechs Metern eine Planung oder Installation der horizontalen Leitung ohne Gefälle möglich.
Auf diese Weise lässt sich die Deckenhöhe in den Räumen optimal ausnutzen, da der Umlenkungsbogen sehr nah an der Decke installiert werden kann. Vorgeschriebene Mindestraumhöhen können so einfacher eingehalten werden. Durch den Wegfall der Umgehungsleitung bedeutet dies neben der Materialeinsparung auch einen erheblichen Zeitvorteil bei der Installation.
Hydraulisch optimiert dank durchgehender Luftsäule

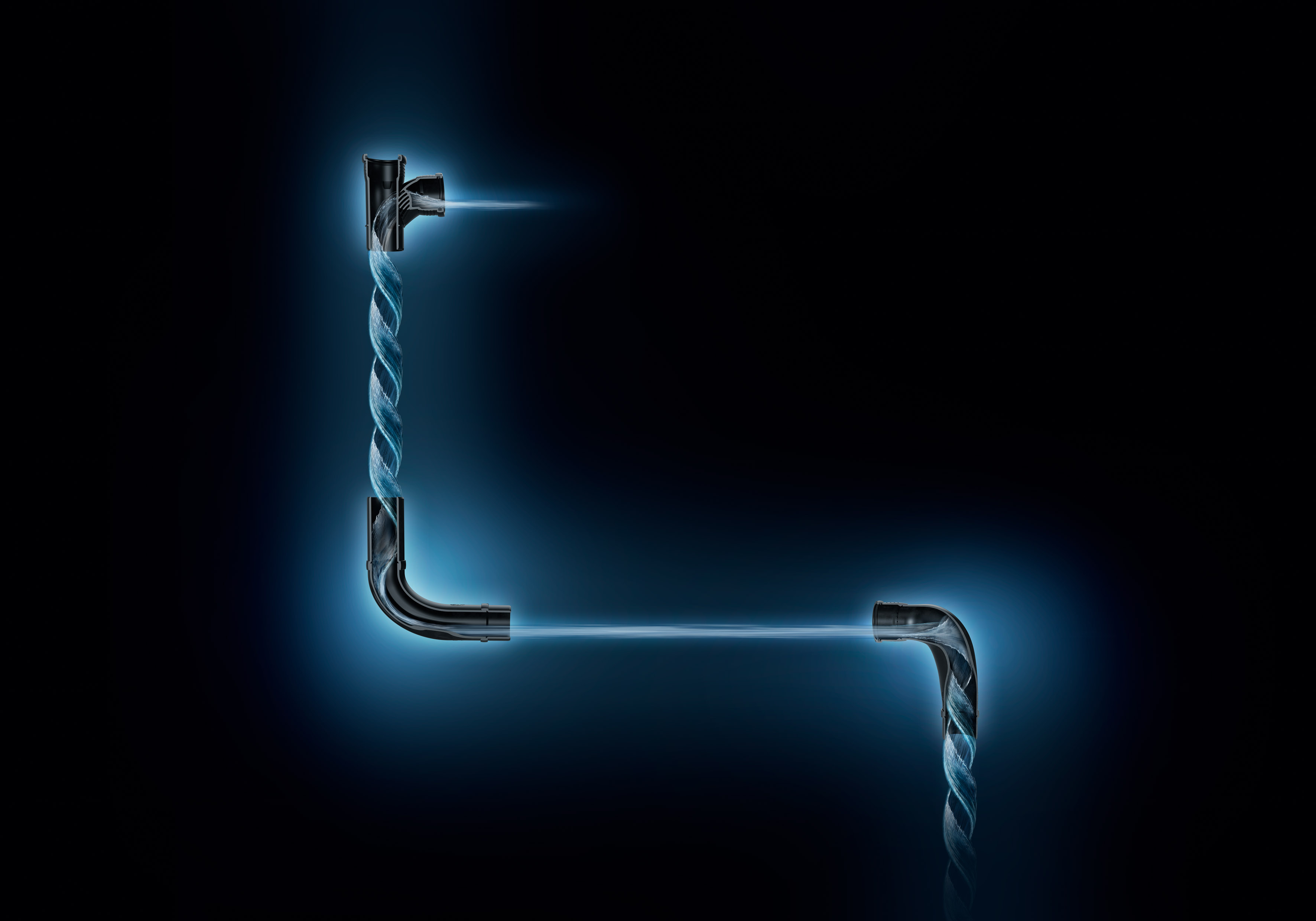

Das System besteht aus nur drei Komponenten. Erstens, dem Geberit Silent-Pro Carve Abzweig: Das Formstück verhindert den hydraulischen Abschluss in der Fallleitung. Indem das zuströmende Abwasser tangential in die Fallleitung eingeleitet wird, bleibt die durchgehende Luftsäule erhalten. In der Folge werden die Druckschwankungen im System reduziert. Das Wasser wird in eine Rotationsbewegung (Ringströmung) versetzt, wodurch es an der Rohrwand entlangfließt. Die durchgehende Luftsäule bleibt bestehen.
Der Geberit Silent-Pro Carve Abzweig erzielt dadurch eine bis zu 15% höhere Abflussleistung in der Fallleitung im Vergleich zu einem konventionellen Bogenabzweig. Bei DN 90 erhöht sie sich von 3,5 l/s auf 4,0 l/s und bei DN 100 von 5,2 l/s auf 6,0 l/s. So wird das System flexibel im Hinblick auf mögliche Anpassungen im Bauprozess oder eine spätere Umnutzung oder Aufstockung des Gebäudes.

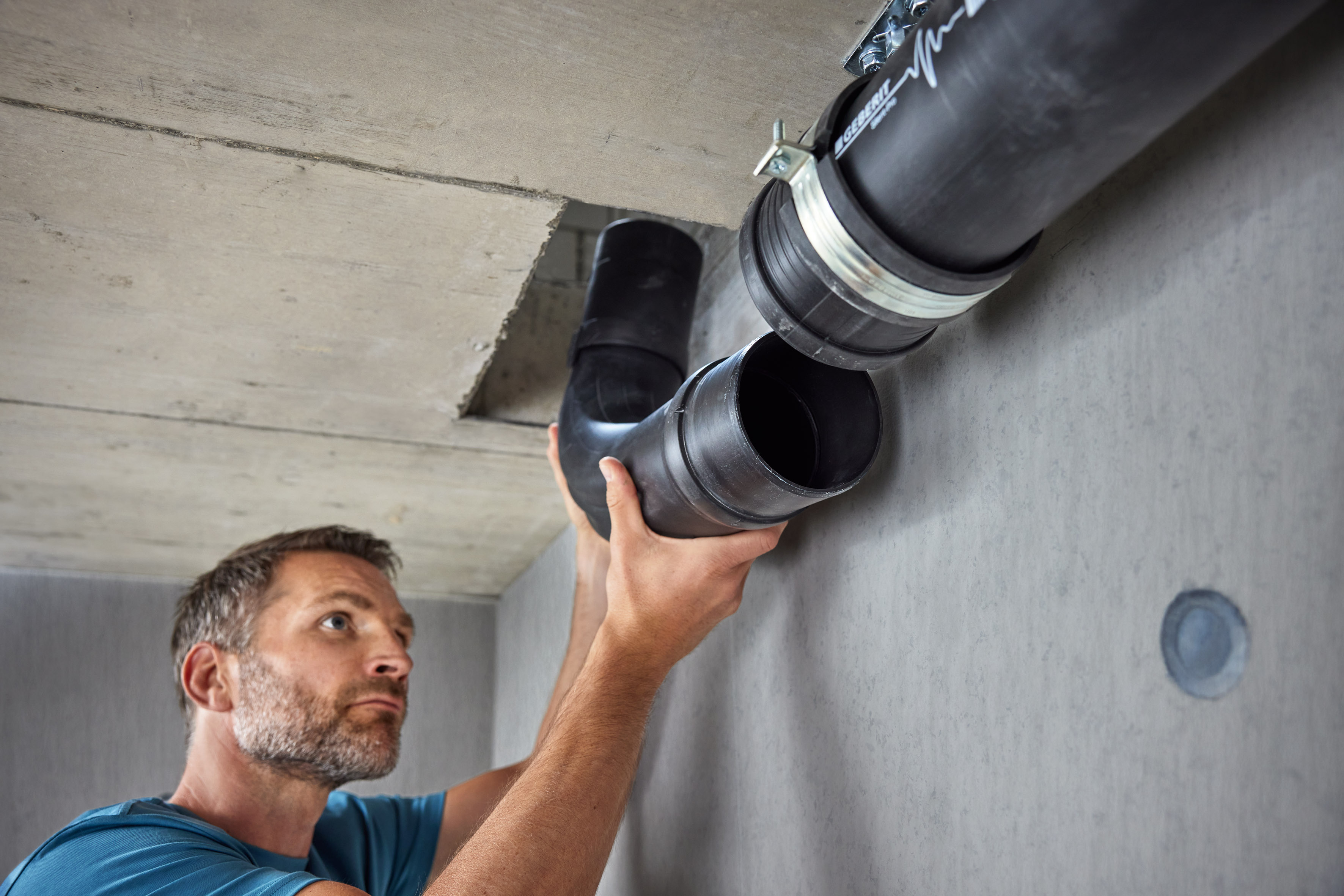

Zweite Komponente ist der Geberit Silent-Pro BottomTurn Bogen: Die strömungsoptimierte Geometrie stellt sicher, dass die Luftsäule in der Fallleitung nicht unterbrochen wird und die Umlenkung ohne unnötige Energieverluste erfolgt. Der Strömungsteiler lenkt das Abwasser auf die Außenseite des Bogens, wo der Führungskanal die Ringströmung in die horizontale Leitung fließen lässt, ohne dass das Abwasser seitlich aufschwingt. Der Impuls der Fallleitung kann auf diese Weise optimal genutzt werden.
Der Geberit Silent-Pro Backflip Bogen überführt schließlich die Schichtenströmung erneut in eine Ringströmung. Durch die Umlenkung wird der hydraulische Abschluss verhindert.
Durch die drei Komponenten entfallen aufwendigere Lösungen zur Installation von Umlenkungen, für die zwei 45°-Bögen mit Zwischenstück erforderlich wären.
Ressourcenschonend dank geringerem Materialeinsatz
Geberit Silent-Pro SuperTube ist die hydraulisch optimierte Ergänzung des hochschallgedämmten Entwässerungssystems Geberit Silent-Pro zum Stecken. Das System ist ideal für Fallleitungen und Stockwerksanbindungen bei Bauprojekten mit hohen Anforderungen an den Schallschutz. Die Formstücke der SuperTube Technologie für mehrgeschossige Gebäude oder Terrassenhäuser verfügen über dieselben Produkt- und Materialeigenschaften wie die restlichen Systemkomponenten, auch beim Schallschutz.

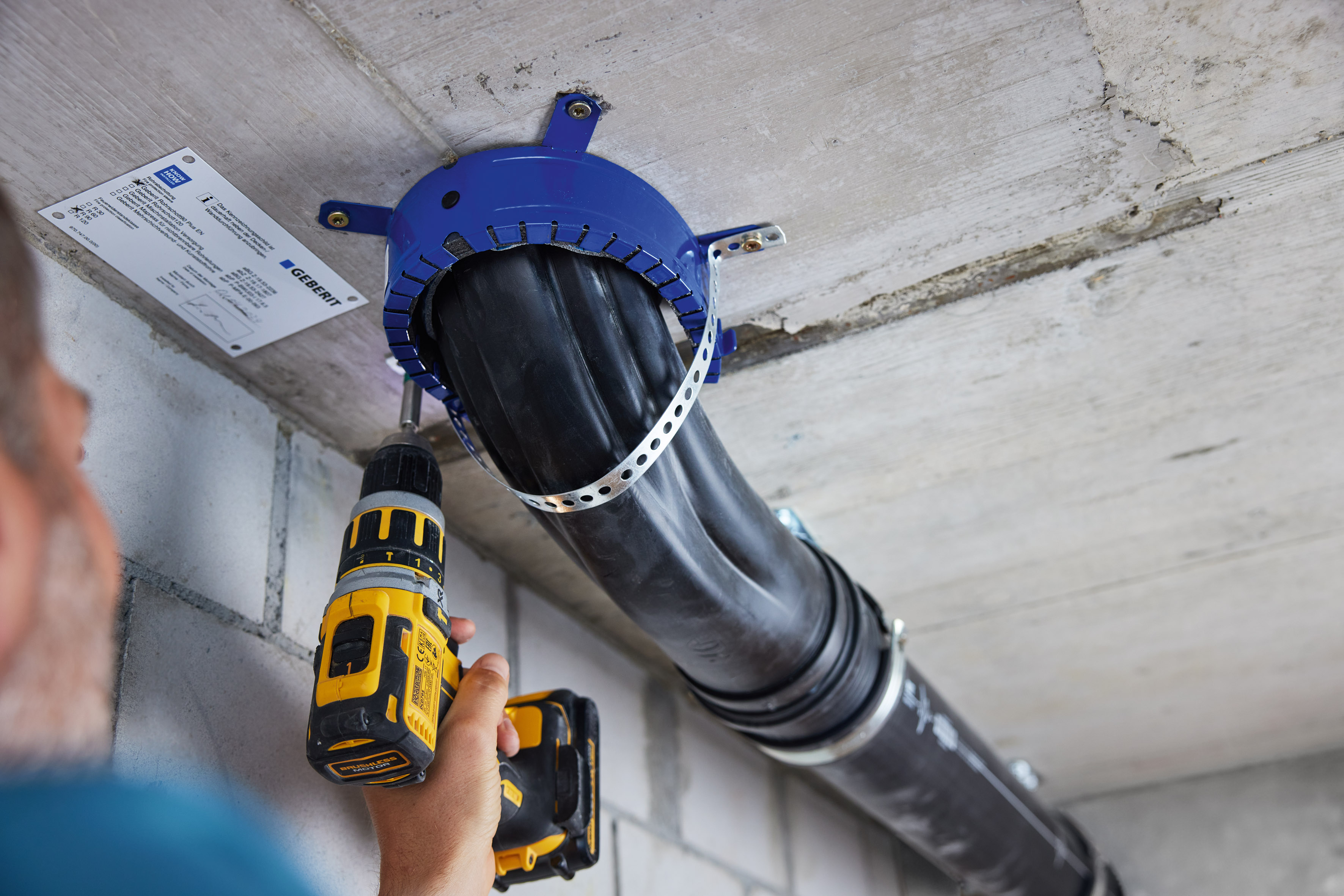

Durch den Wegfall der Umgehungsleitung wird ein geringerer Materialeinsatz benötigt. So ist aus dem gleichen Grund nur ein Rohrschott notwendig. Der Brandschutz mit dem Geberit Rohrschott90 Plus EN und dem Geberit Silent-Pro BottomTurn Bogen wurde in Brandprüfungen gemäß den geltenden Prüfbestimmungen über 90 Minuten nachgewiesen.
Silent-Pro SuperTube verfügt über eine große Auswahl an Formteilen für die gängigsten Anwendungen. Die Komponenten stehen in den Dimensionen DN 100 und DN 90 zur Verfügung.
BIM-Daten und Planungstools
Das System lässt sich mit allen gängigen Tools, unter anderem mit dem Geberit ProPlanner oder Dendrit Studio, unkompliziert und sicher planen. Zudem stehen für Geberit Silent-Pro SuperTube BIM-Daten im Katalog zur Verfügung. Zur Planung steht ein eigener SuperTube Assistent zur Verfügung.
