Fränkische: Brandschutzlösungen für Wanddurchführungen und Fluchtwege

23.06.2017

Das erweiterte Allgemeine bauaufsichtliche Prüfzeugnis ABP gilt künftig auch für Wandinstallationen im Nullabstand. Auch in Rettungs- und Fluchtwegen sind Lösungen mit Alpex F50 Profi und Alpex L möglich.

© FRÄNKISCHE

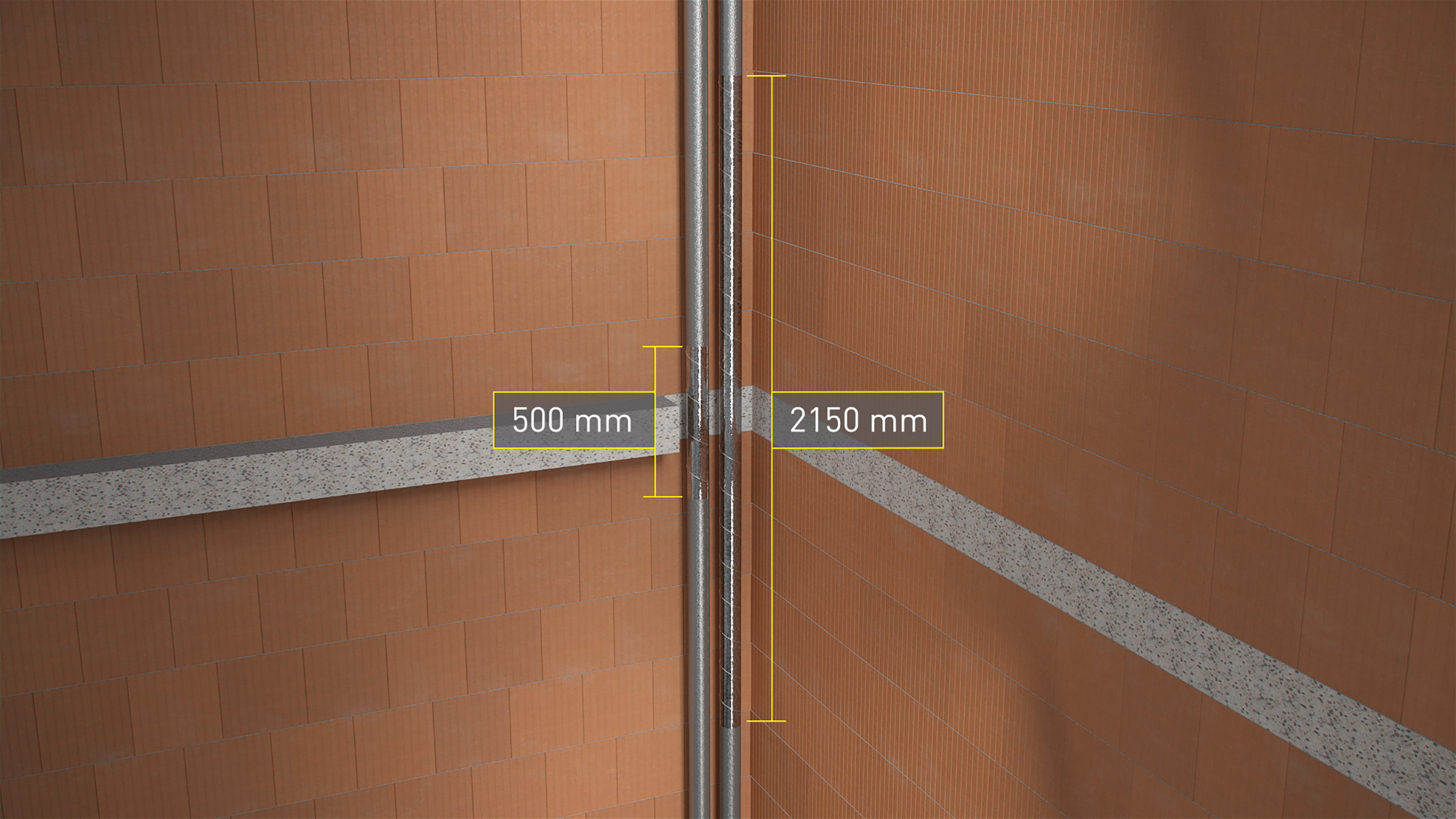

Die Alpex-Verbundrohre müssen bei Deckendurchführungen mit wesentlich geringerem Aufwand abgeschottet werden als Metallrohre.

Damit sich Brände vom Schacht aus nicht über mehrere Stockwerke ausdehnen können, müssen brennbare Rohre und Durchbrüche durch tragende, aussteifende oder raumabschließende Bauteile wie Decken oder Wände ausreichend abgeschottet werden.

Für Alpex F50 PROFI und Alpex L gibt es geprüfte Brandschutzlösungen, auch in Kombination mit brennbaren Abwasserrohren. Vorteile der Mehrschichtverbundrohre der Fränkischen Rohrwerke:

Da Kunststoff weniger Wärme leitet als Metall, erhitzen sich die Alpex-Rohre, einen Meter von der Deckendurchführung entfernt, nur auf 21 °C. Kupfer hingegen hat im selben Abstand eine Oberflächentemperatur von bis zu 103 °C.
Deswegen müssen die Verbundrohre bei Deckendurchführungen mit wesentlich geringerem Aufwand abgeschottet werden: 500 mm Ummantelung mit der preisgünstigen Heizungsdämmschale Rockwool 800 genügen, die weiterführende Dämmung ist auch aus brennbarem Material (B2-Werkstoff) möglich. Metallrohre hingegen benötigen mit 2150 mm Abschottung (150 mm Conlit plus 2 x 1000 mm) mehr als vier Mal so viel Material.
Installateure können den Brandschutz mit Alpex-Rohren sowohl als symmetrische als auch als asymmetrische Abschottung, mit weniger Montageaufwand und geringeren Kosten unkompliziert selbst realisieren.

ABP: Um Wandinstallationen erweitert

Grundlage für die geprüften Brandschutzlösungen ist das Allgemeine bauaufsichtliche Prüfzeugnis ABP-P 3147/584/11MPA BS von 2013 für Alpex F50 PROFI (16 – 32 mm) und Alpex L (40 – 75 mm), versehen mit Rockwool 800 für brennbare Rohre. Seit 2016 gilt die geprüfte Abschottung der Feuerwiderstandsklasse R30 bis R90 bzw. R120 nicht mehr nur für den Einbau in Massivdecken derselben Feuerwiderstandsklassen.

Das ABP wurde erweitert und deckt nun auch den Einbau von abgeschotteten Alpex-Rohren ab, die im Nullabstand in Massiv- und Leichtbauwänden verlegt werden.

Auch in Flucht- und Rettungswegen, in denen keine brennbaren Baustoffe erlaubt sind, können geprüfte Lösungen mit dem Alpex Mehrschichtverbundrohrsystem zum Einsatz kommen. In der gutachterlichen Stellungnahme 3335/1111-Mer gelten Alpex-Rohre als gekapselte Brandlast, sofern sie mit Rockwool 800 ummantelt sowie die Kanten abgeklebt und mit Bindedraht umwickelt sind.
