Zehnder: Vier weitere Kompaktlüftungsserien für Großprojekte
Insgesamt vier zentrale und dezentrale Geräteserien mit jeweils vier bis sieben Größen und zahlreichen Register- und Montagevarianten umfasst das vielseitige Kompaktgeräte-Segment von Zehnder. Mit einer Volumenstrom-Bandbreite von 200 bis zu 8.000 m3/h richten sich die Kompaktgeräte an öffentliche und gewerbliche Gebäude aber auch den Wohnungsbau. Neben dem Einsatz im Neubau sind die Kompaktgeräte ebenso für eine nachträgliche Installation beispielsweise im Zuge von Sanierungsarbeiten geeignet.
Zehnder Carma bietet neben vielseitigen Montageoptionen zahlreiche Konfigurationsmöglichkeiten und wurde vom Passivhaus Institut zertifiziert. Zudem konnte das unabhängige Sentinel Haus Institut die Unbedenklichkeit in Bezug auf Schadstoffe und Emissionen nachweisen.

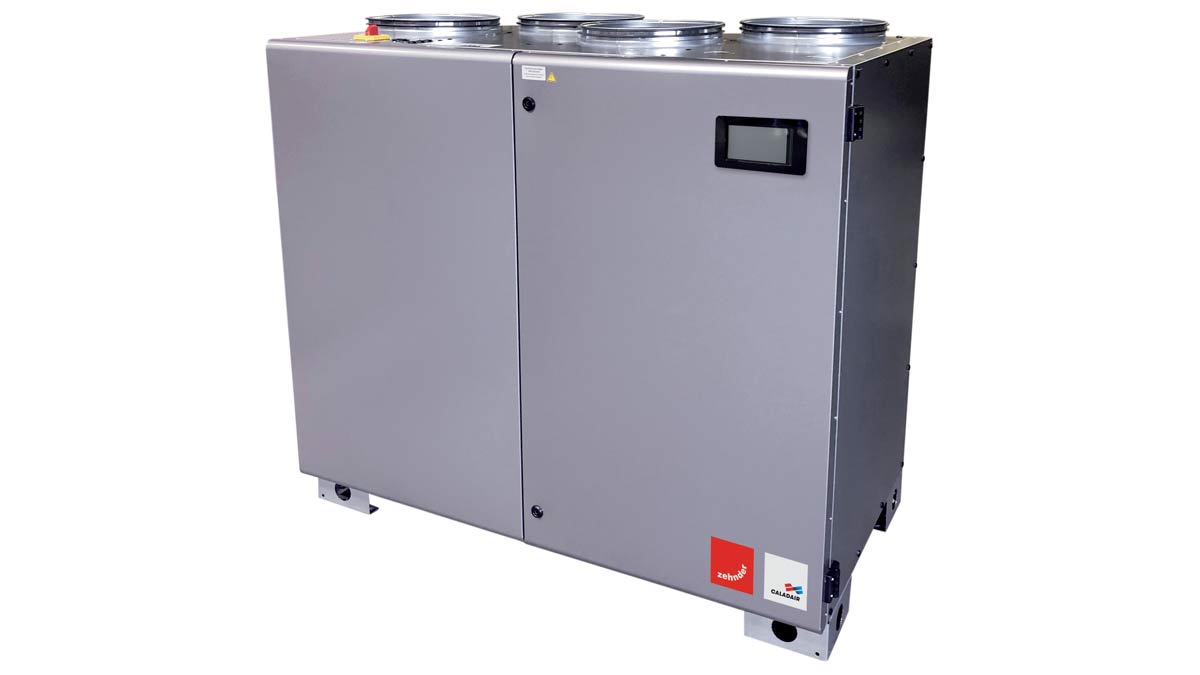

Zehnder Silvertop ermöglicht aufgrund der oben angeordneten Kanalstutzen eine sehr kompakte Installation in Nischen und engen Technikräumen.
Die zweiflügelige Revisionsöffnung nach vorne bietet Wartungsmöglichkeiten. Die Zuluft befindet sich immer auf der rechten Seite. Die direkt angetriebenen Freilaufventilatoren arbeiten mit EC Motoren. In der Außenluft sind ab Werk ePM1 55% (F7) Filter integriert, eine Doppelfilterstufe ist grundsätzlich möglich. In der Abluft sind ab Werk ePM10 50% (M5) Filter integriert.
Die doppelschaligen Paneele in RAL 7035 sind bei den Gerätegrößen 15, 23, 35 und 52 mit 50 mm Mineralwolle gedämmt (T2 und L2 nach EN 1886). Die Gerätegrößen 06 und 08 sind mit 25 mm Mineralwolle gedämmt (T3 und L2 nach EN 1886).
Mit dem modulierenden Bypass kann der Wärmetauscher für den Frostschutz oder für die freie Kühlung umgangen werden. Bei den Zehnder Silvertop-Kompaktgeräten kann aus drei Registervarianten ausgewählt werden:
Smart: Mit integriertem elektrischen Vorheizregister
Infinite BE: Mit integriertem elektrischen Vor- und Nachheizregister
Infintie BC: Mit integriertem elektrischen Vorheizregister und Warmwasser-Nachheizregister Optional können externe Kühlregister eingebaut werden.
Bei den Zehnder Silvertop Kompaktgeräten kann aus vier unterschiedlichen Betriebsarten ausgewählt werden.
ECO: zweistufige Drehzahlregelung
LOBBY: Druckkonstant-Regelung
MAC2: zweistufige Volumenstrom-Regelung
QUATTRO: bedarfsgesteuerte Volumenstrom-Regelung
Alle für die jeweilig ausgewählte Registervariante und Betriebsart erforderlichen Komponenten sind ab Werk installiert und getestet. Vor Ort sind diesbezüglich keine Ein- oder Umbauten erforderlich und die Geräte können direkt installiert und In Betrieb genommen werden.

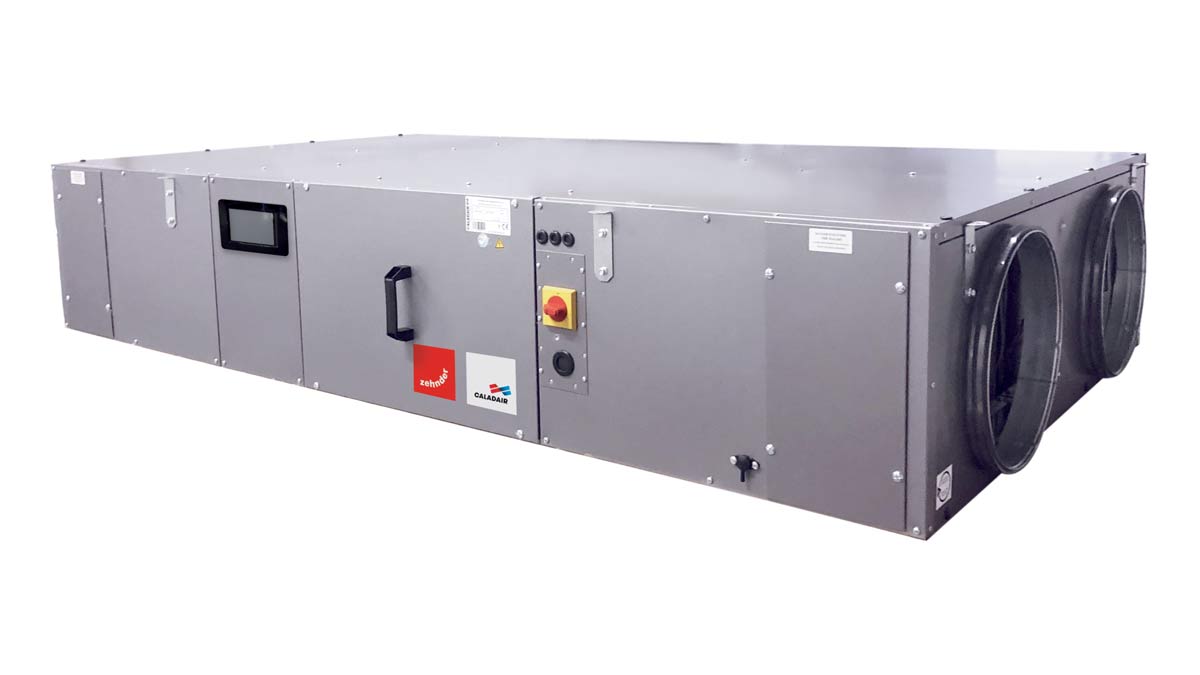

Zehnder Neotime kann dank seiner geringen Höhe und den seitlichen Revisionsöffnungen in abgehängten Decken oder flach auf dem Boden montiert werden - auch geeignet für die Installation in einer abgehängten Decke.
Die integrierte Regelung wird abhängig von der bestellten Gerätevariante im Werk parametriert. Schnittstellen in die Gebäudeleittechnik (Modbus, BACnet und WEB) sind als Standard enthalten. Ab Werk ist an jedem Lüftungsgerät ein Touch-Bediengerät montiert. Alle für die gewählte Betriebsart erforderlichen Sensoren sind bereits im Gerät integriert. Der Filterwechsel und die Wartung der Neotime-Lüftungsgeräte erfolgt von der Seite. Entsprechende Wartungsräume müssen beidseitig vorgehalten werden.
Die direkt angetriebenen Freilaufventilatoren haben EC Motoren. In der Außenluft sind ab Werk ePM1 55% (F7) Filter integriert. In der Abluft sind ab Werk ePM10 50% (M5) Filter integriert.

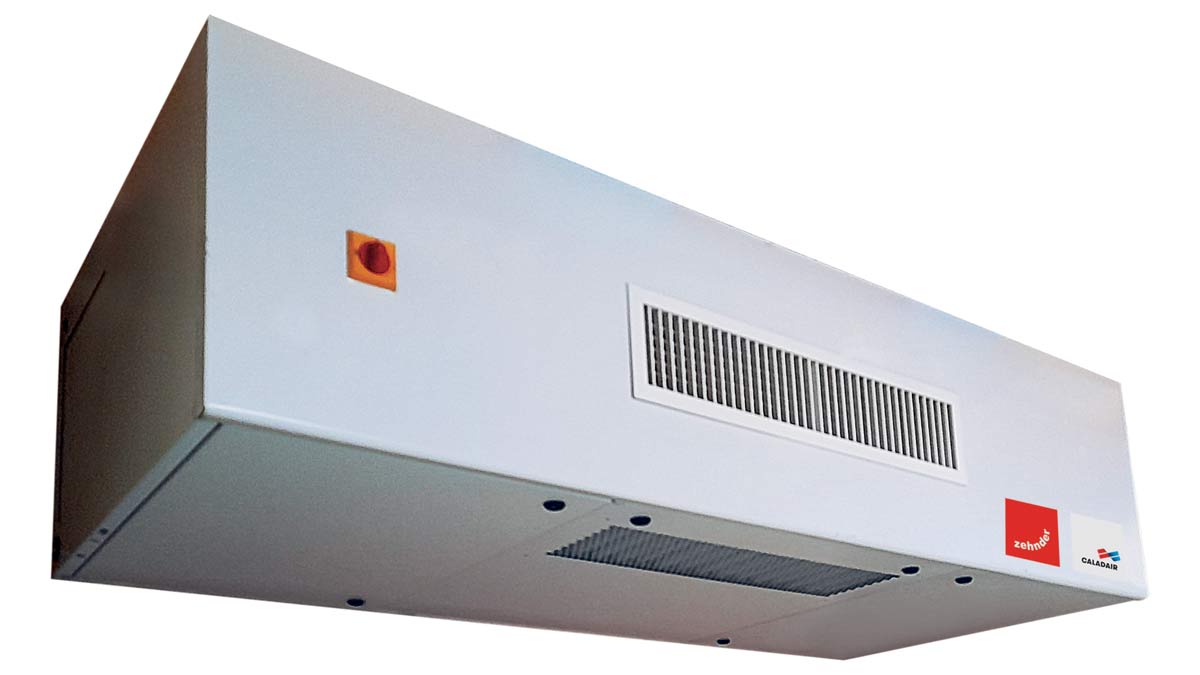

Vervollständigt wird das Großgeräte-Portfolio durch das dezentrale Kompaktgerät Zehnder Eversky, das sich raumweise nachrüsten lässt und selbst Räume mit hoher Personenbelegung effizient belüftet.
Die kompakten Lüftungsgeräte werden raumweise an der Decke installiert. Die Installation einer Luftverteilung im Raum ist nicht erforderlich. Es stehen vier Gerätegrößen von 500 bis 1.200 m³/h zur Auswahl. Insbesondere in Klassenzimmern, Büros, Gewerbebetrieben, Besprechungs- und Veranstaltungsräumen usw. eignen sich die flachen Kompaktgeräte - im Neubau und aufgrund der einfachen Nachrüstung auch in der Sanierung.
Die gefilterte und erwärmte Zuluft wird über das strömungsoptimierte, frontseitige Gitter im Raum verteilt und an der Unterseite des Lüftungsgeräts wieder angesaugt. Die Außen- und Fortluft kann aufgrund der vor Ort umbaubaren Stutzen wahlweise nach hinten, zur Seite oder nach oben durch die Außenwand bzw. Decke geführt werden. Alle eingebauten Komponenten sind über unten angeordnete Revisionstüren erreichbar.

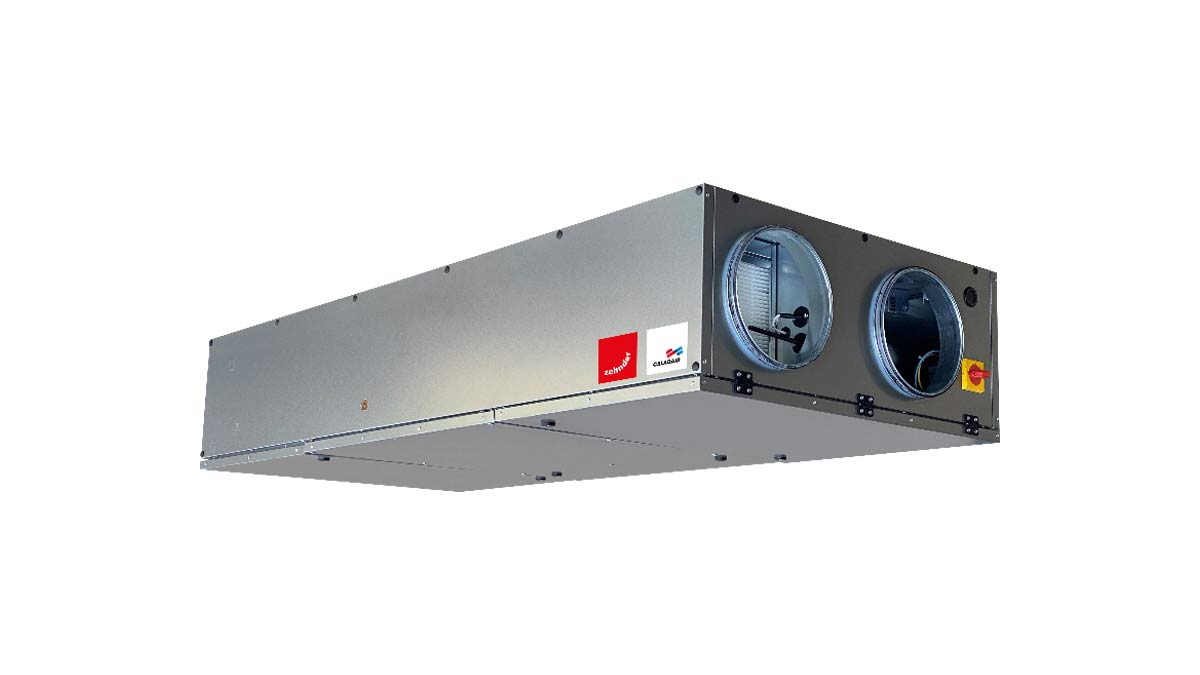

Ab 2024 erweitert Zehnder sein Sortiment an Kompaktgeräten zudem um die flache Geräteserie Flatpower für die Deckenmontage. Dabei handelt es sich um eine kompakte Geräteversion mit nach unten angeordneten Revisionstüren.
Die Serien Zehnder Neotime, Zehnder Silvertop und Zehnder Flatpower entsprechen den Anforderungen der Richtlinie VDI 6022. Die in den Kompaktgeräten eingebauten Gegenstromwärmetauscher erreichen eine Wärmerückgewinnung von bis zu 90 Prozent und verhelfen der neuen Gerätegeneration zusammen mit der Ventilatortechnik zu hohen Energieeffizienzwerten und sorgen für einen nachhaltigen Betrieb.
Die Kompaktgeräte sind werkseitig mit allen erforderlichen Registern und Regelkomponenten ausgestattet, sowie entsprechend programmiert und getestet. Das sorgt für eine einfache Plug & Play Montage und sicheren Anlagenbetrieb. Bedienbarkeit via Touchdisplay und integrierte Schnittstellen für die Einbindung in die Gebäudeleittechnik runden das Merkmale der neuen Gerätegeneration ab.
