So dichten Sie Leckagen in Lüftungsanlagen schnell ab
Mussten bislang Teile der Lüftungsanlagen demontiert und an den Falzen, Flanschen und Ecken nachgebessert werden, reicht es nun, Luft durch die Anlage zu leiten, in die über einen Sprühzerstäuber ein Dichtstoff eingebracht wurde. Aufgrund der Richtungsänderung des Luftstroms an den Leckagen und dem daraus resultierenden lokalen Druckabfall setzt sich dieses an Ritzen und Spalten an und verschließt nach und nach die undichten Stellen.
Leckagen im Lüftungsschacht
Idealerweise strömt dieselbe Luftmenge in eine Luftleitung hinein, die auch am Ende wieder austritt. Ist dies nicht der Fall, entweicht die Luft offensichtlich anderweitig: Der Luftschacht weist Leckagen auf. Befinden sich diese in der Lüftungsanlage eines Betriebs, entweicht die beförderte Luft zum Beispiel in die Zwischendecke oder in andere Räume, durch die der Luftkanal geführt wird. Dies wirkt sich nicht nur negativ auf die Effektivität und Effizienz der gesamten Anlage aus, sondern kann auch hygienische Folgen haben.
Beispielsweise kann sich bei Temperaturunterschieden Feuchtigkeit niederschlagen und zu Schimmelbildung oder Bakterienfilmen führen. Auch kann Abluft mit Keimen belastet sein und nicht mehr ordnungsgemäß aus dem Gebäude abgeführt werden. Ebenso ist im industriellen Kontext eine Belastung mit Lösungsmitteln oder Abgasen denkbar. Eine Leckage in der Anlage ist deshalb in mehrfacher Hinsicht störend und sollte unbedingt beseitigt werden.
Dabei ist Leckage in Lüftungsanlagen keine Ausnahmeerscheinung: Erfahrungsgemäß sind in Europa Leckageraten von durchschnittlich 15 Prozent und mehr zu erwarten. Die DIN EN 13779 („Mechanische Lüftung von Nichtwohngebäuden“) sieht dagegen zwei Prozent Verlustströmung als akzeptable Obergrenze an.
In der Praxis enthält die Anlage kleine Lecks an Dichtungen und Falzen und Flanschen. Fällt ein Dichtband heraus, erhöht sich die Leckagerate schnell. Auch ein unsachgemäß montierter Lüftungskanal, in dem beispielsweise durch ungeplante Schraubenbohrungen Löcher verursacht wurden, führt zu Verlusten beim Luftstrom.
Je nach Ausmaß der Leckage sind Lüftungsanlagen in vier Dichtheitsklassen A bis D eingeteilt. Diese Einteilung bestimmt die maximal zulässigen Leckluftströme pro Sekunde und pro Quadratmeter in Abhängigkeit vom beaufschlagten Druck. A ist dabei die schlechteste Klasse. Die in DIN EN 13779 geforderten 2 Prozent entsprechen in etwa Dichtheitsklasse B.
Die Aeroseal-Technik
Das Prinzip der Aeroseal-Technik ist einfach: Unter der Einwirkung von Wärme und Druck wird mit Kompressionsluft ein Dichtstoff zerstäubt, der anschließend mittels eines vom Ventilator erzeugten Luftstroms ins Luftkanalnetz eingebracht wird. Solange sich die Partikel dieses Dichtmaterials im glatten Luftstrom im Kanal befinden, geschieht nichts. An den Stellen, an denen der Luftkanal Leckagen aufweist, erfährt der Luftstrom durch den abfallenden Druck eine Richtungsänderung.
Die Partikelchen des Dichtstoffs lagern sich an den Rändern der Leckagen ab und verschließen diese über Zeit dauerhaft und druckstabil. Die Partikel setzen sich also genau dort ab, wo sich Löcher im Kanal befinden – und verschließen diesen so über die Zeit. Bei dem Dichtungsstoff handelt es sich um ein unbedenkliches Material.
Damit es trotzdem nicht in die Umgebung gelangt, werden vorher alle Ein- und Auslässe verschlossen. Die Regel-/Drossel-/Jalousie-Klappen sollten vollständig geöffnet sein. Lediglich die Brandschutzklappen können für die Unterteilung von einzelnen Abschnitten der Luftleitung genutzt werden. Das Einleiten der dichtstoffhaltigen Luft erfolgt über einen Kunststoffschlauch in den Kanal, aus diesem strömt die Luft zunächst nur über die vorhandenen Leckagen wieder heraus.
Ohne Luftstrom ist eine Verteilung des Dichtmittels nicht möglich. Wenn die Löcher im Laufe des Prozesses durch das Dichtmittel weitgehend verschlossen sind, ermöglicht ein Bypass, den Luftstrom weiterhin aufrechtzuerhalten, damit die Löcher schließlich komplett verschlossen werden. Dieser Bypass wird vorab eingebaut und gegen Ende des Vorgangs erst geöffnet.
Versuchsaufbau im Bild

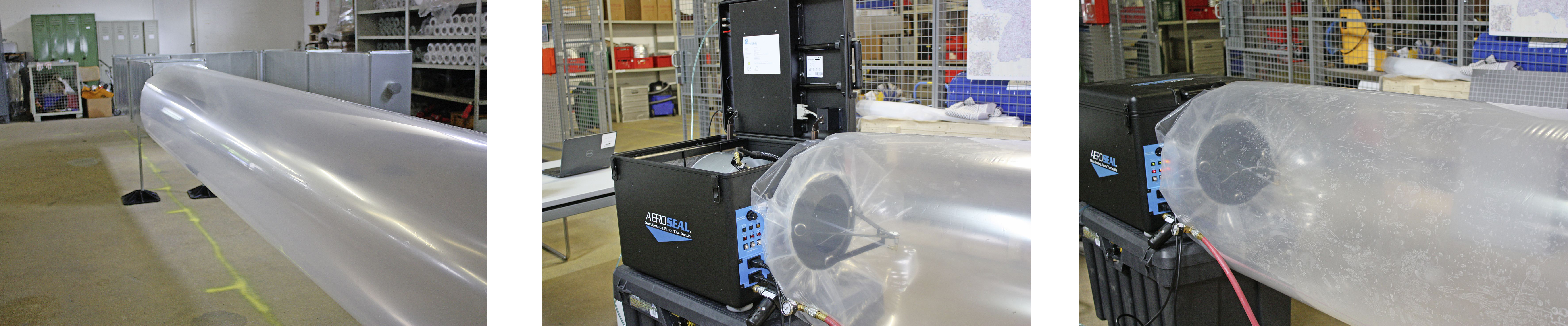

Die Bilder (unten) zeigen einen Versuchsaufbau: Die Luft wird über einen Schlauch in den Lüftungskanal geführt. In der Aeroseal-Maschine befinden sich ein Ventilator sowie die Einspritzdüse für den Dichtstoff. Das Ende des Kanals wird mit je nach beaufschlagtem Druck mit Schaumstoff, Blech oder Folie verschlossen.

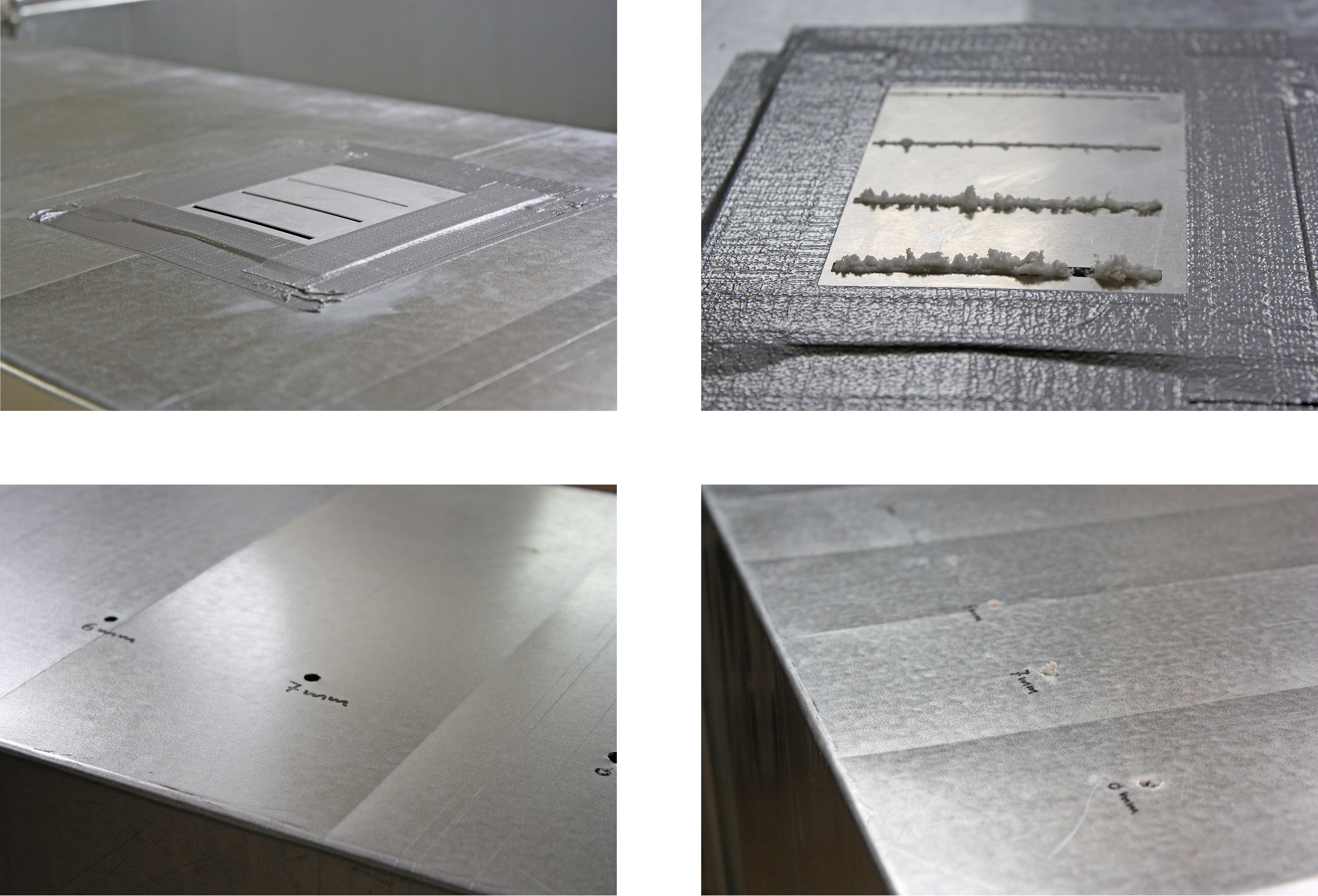

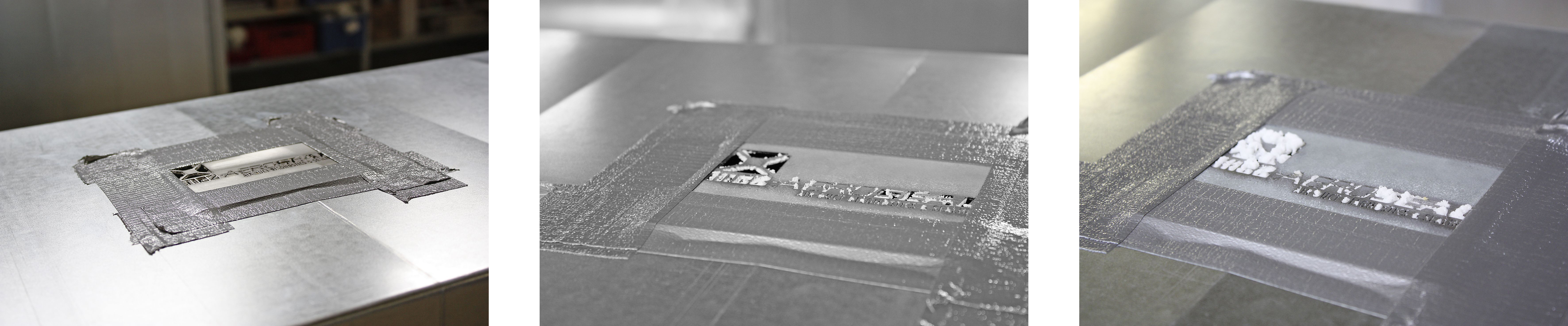

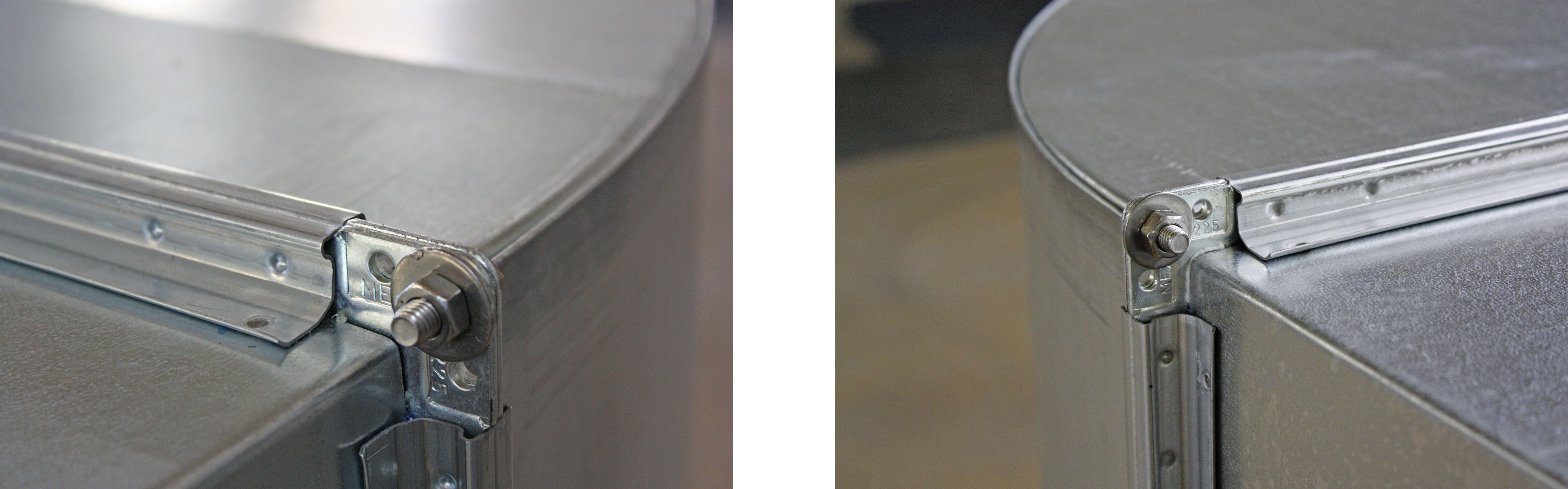

Der Kanal enthält zu Beginn mehrere Löcher, darunter ein Lochblech mit den Buchstaben des Verfahrens (Aeroseal), Bohrlöcher sowie die Kontaktstellen verschiedener Kanalelemente, die im Versuchsaufbau nicht abgedichtet wurden. Anhand der in den Kanal geschickten Luftmengen lässt sich die Leckage berechnen: Betrug sie im Versuch zu Beginn 20 l/s, reduzierte sie sich bereits nach drei Minuten Laufzeit um 92 Prozent auf 1,6 l/s.
Nach zehn Minuten war die Leckagerate im Vergleich zum Ausgangswert um 95 Prozent verringert worden. Beide Werte werden in Relation gesetzt zur Innenfläche des Kanals: Dieser wird aus 15 m2 Blech gebildet. Zu Beginn enthielt er Löcher im Umfang von insgesamt 62 cm2, zum Ende hin betrug die Gesamtfläche der Leckagen nur noch 5 cm2.
Einrüstzeit deutlich verringert
Entsprechend diesem Versuch wird auch ein realer Lüftungskanal zur Behandlung mit dem Aeroseal-Verfahren vorbereitet: Zunächst müssen alle Lüftungsauslässe und andere Öffnungen verschlossen werden, damit die Luft nicht anderweitig entweicht. Auch hier wird ein Bypass eingebaut, damit, wenn die Leckage schon weitestgehend behoben ist, innerhalb des abzudichtenden Lüftungskanals der Luftstrom aufrechterhalten werden kann. Auch hier wird die Verbindung zwischen dem Luftkanal und der Aeroseal-Maschine hergestellt mittels eines PE-Schlauches (bzw. Kunststoffschlauches).
Das Verfahren lässt sich schnell vorbereiten
Die Vorbereitung des Verfahrens dauert im Regelfall etwa eine Stunde. Zusätzlich müssen Kanäle zugänglich gemacht, die Umgebung vor eventuell austretendem Dichtstoff geschützt und Öffnungen in den Kanälen verschlossen werden. Dies sind nur 10 bis 20 Prozent des zeitlichen Aufwands, der bei einem herkömmlichen Verfahren notwendig ist.
Konventionell müssen Teile der Lüftungsanlage komplett demontiert werden. Dazu muss die gesamte Umgebung der Lüftungsauslässe bzw. der betreffenden Räumlichkeiten eingerüstet werden. Zum Teil müssen die Kanäle erst so zugänglich gemacht werden, damit eine Person die Arbeiten an den Kanälen verrichten kann. Der große Vorteil von Aeroseal ist, dass Stillstandzeiten der Anlagen und mögliche Produktionsausfälle auf ein Minimum reduziert werden.
Firma Gesec hat Lizenz für Aeroseal-Technik
Das Verfahren ist in der Anwendung schnell, effizient und sauber. Gesec ist Lizenznehmer für die sogenannte Aeroseal-Technik der Firma MEZ-Technik aus Reutlingen. Gesec ist auf dem Gebiet der technischen Tiefenhygiene, der Sanierung sowie der Hygieneinspektionen für raumlufttechnische Anlagen (RLT-Anlagen) tätig. Die hygienische Inspektion sowie die Reinigung und Desinfektion von Lüftungsanlagen ist ebenso wie die mechanische Reinigung bei Verkrustungen und Ablagerungen einer der Dienstleistungsbausteine des Unternehmens.
Die Leckage-Beseitigung durch das Aeroseal-Verfahren ist nun ein weiterer Baustein im Angebot. Darauf wird fünf Jahre Garantie gegeben, jedoch hält die Abdichtung in der Regel wesentlich länger; in den USA wird von 30 Jahren Haltbarkeit gesprochen.
Dieser Artikel von Zdenko Engl ist zuerst erschienen in KK - Die Kälte+Klimatechnik/03-2018, bearbeitet von haustec.de. Zdenko Engl ist Geschäftsführer der Gesec Hygiene+Instandhaltung GmbH & Co. KG.
