Ölfreie Kaltwassererzeuger-Serie mit optimierter Effizienz im Teillastbetrieb

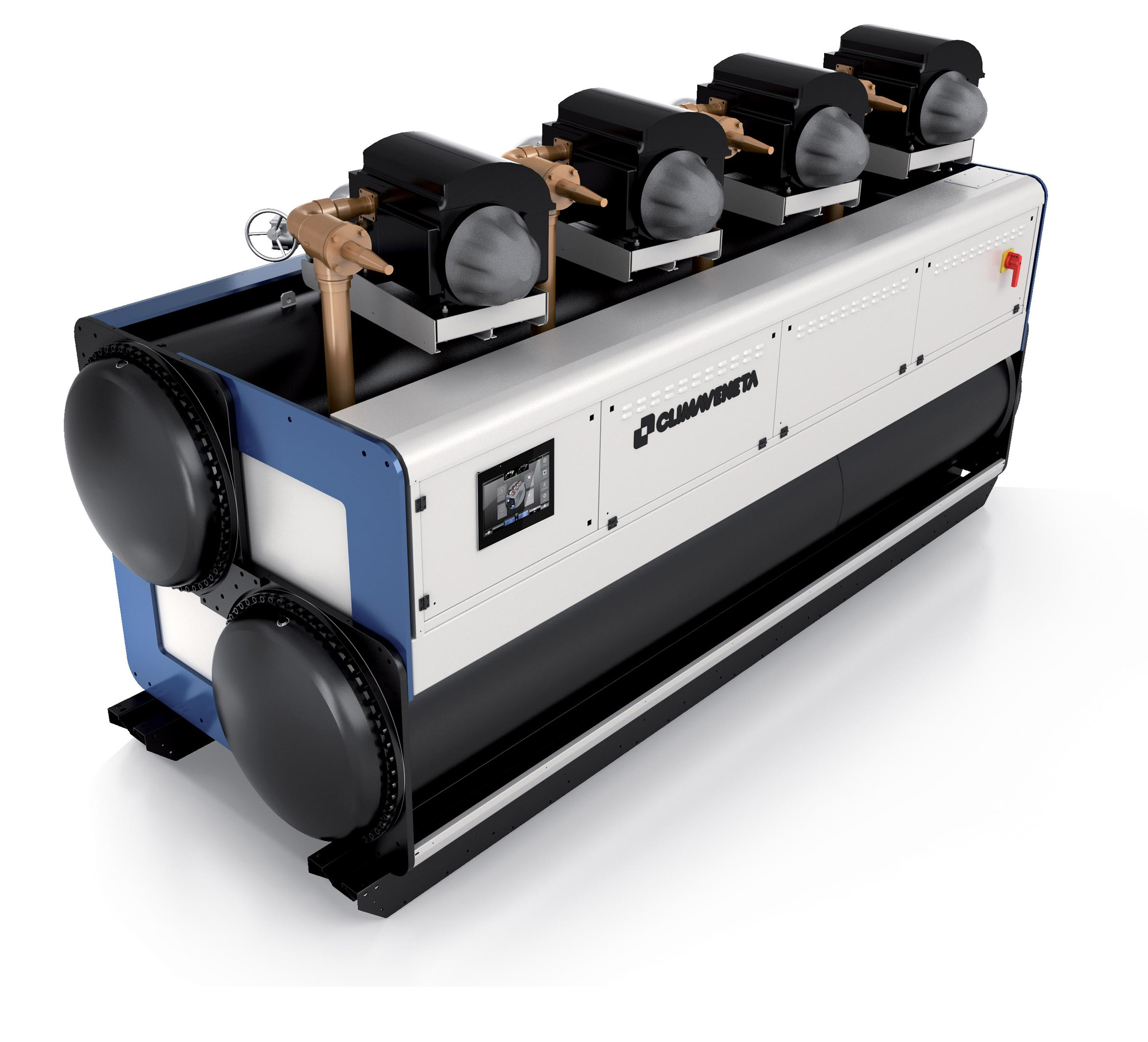

Die Kaltwassererzeuger der wassergekühlten TX-W Serie von Climaveneta gibt es nun in neuer Generation. Durch den Einsatz neuer Turboverdichter konnte die Leistungs-Bandbreite von 4.191 auf 4.549 kW vergrößert werden. Dank einer Fülle an neuen Details wurde die Serie zudem weiter aufgewertet. Dazu zählt u. a. eine redundante Spannungsversorgung mit automatischer oder gesteuerter Umschaltung für versorgungskritische Applikationen z. B. in Rechenzentren.
Optional stehen in der TX-W Serie erstmals auch Wärmepumpengeräte zur Verfügung. Mit 63 Baugrößen handelt es sich um eine der umfassendsten Produktreihen des Ratinger Unternehmens. Die Rohrbündelwärmetauscher lassen sich horizontal oder diagonal anordnen. Zusätzlich kann die Lage der Wasseranschlüsse für den Verdampfer und den Verflüssiger individuell für den Rechts- oder Linksanschluss ausgewählt werden.
Je nach Leistungsgröße können bis zu sechs Verdichter selbst in unterschiedlichen Ausprägungen kombiniert werden. Dadurch lassen sich sowohl niedrige als auch hohe Verflüssigungstemperaturen bedienen. Ergänzt werden diese Kombinationen durch eine entsprechende Anzahl von überfluteten Verdampfern. Diese erlauben eine vollständige und gleichmäßige Verdampfung des Kältemittels bei einer minimalen Temperaturdifferenz zwischen Verdampfungs- und Wasseraustrittstemperatur.
Sowohl die überfluteten Verdampfer wie auch die Gesamtkonstruktion ist ausgelegt auf maximale Wirtschaftlichkeit im Voll- und Teillastbetrieb sowie geringe Geräuschentwicklung und Vibrationen. Ölfreie Zentrifugalverdichter sind ohnehin bereits die geräuschärmsten Verdichter am Markt - dennoch stehen zwei Ausstattungspakete zur weiteren Geräuschminimierung um 14 oder 18 dB(A) zur Verfügung. Dadurch lässt sich die TX-W Serie besonders gut in geräuschkritischen Anwendungen betreiben. Die ölfreien Verdichter werden mit Magnetlagern betrieben. Sie garantieren einen besonders sanften Anlauf mit Strömen von lediglich zwei Ampere.
Standardmäßig wird das Kältemittel R134a verwendet. Auf Wunsch kann auch das HFO Kältemittel R1234ze mit einem GWP von 7 eingesetzt werden. Mit einem neuen Kältemitteldetektor in drei verschiedenen Ausführungen können zusätzliche Punkte für die Gebäudezertifizierung gesammelt werden. In der einfachen Version gibt der Detektor ausschließlich einen Alarm ab. In der zweiten Variante werden zusätzlich die Gerätekomponenten abgeschaltet. Das Sammeln des Kältemittels im Verdampfer wird darüber hinaus in der dritten Ausführung ausgelöst.
Erstmals kann optional auch die neue Fast Restart Funktion integriert werden. Hierdurch wird ein besonders schnelles Wiederanlaufen nach einer Betriebsunterbrechung wie z. B. einem Stromausfall gewährleistet.
Die Regelung der TX-W-Serie stimmt Verdichtungsverhältnis, Drehzahl, Stellung des Inlet Guide Vane und des Bypass-Ventils für jede Betriebssituation optimal aufeinander ab. Dadurch werden die Verdichter stets in einem sicheren Bereich des Kernfeldes betrieben. Bei Modellen mit mehreren Verdichtern wendet die Steuerung erstmals die neue Sprungstufenlogik an, die im Teillastbetrieb stets die effizienteste Kombination der Verdichter ermittelt. Die Ansteuerung drehzahlgeregelter Pumpen erfolgt über ein 0-10 Volt Signal.
Gesteuert wird der innovative Kaltwassererzeuger mit dem neuen CX4 Regler. Er bietet auf seinem 13 Zoll großem Touch Screen interaktive Grafiken, die speziell für die TX-W Serie gestaltet wurden. Zusätzlich ermöglicht KIPlink (Keyboard in your Pocket) den einfachen Zugriff auf den CX4 Regler per mobilem Endgerät über drei passwort-geschützte Ebenen.
