LG Electronics: Hocheffizienter Verdichter R1

Mithilfe des R1 wird LG künftig die Effizienz aller neuen Klima- und Heizlösungen deutlich steigern und gleichzeitig Installateuren das Handling mit den Kompressoreinheiten erleichtern.

Angesichts der wachsenden Präferenz der Kunden für kleinere, aber schnellere Kompressoren hat LG den R1 als hochmoderne Kombination aus Scroll- und Rotationskompressor konzipiert. Ziel der Entwicklung war es, die bessere mechanische Lagerung der beweglichen Teile sowie das Ölmanagement eines Rotationsverdichters mit der geräuscharmen, hocheffiziente Verdichtung eines Scrollverdichters  zu kombinieren.

Höhere Belastbarkeit von Verschleißteilen

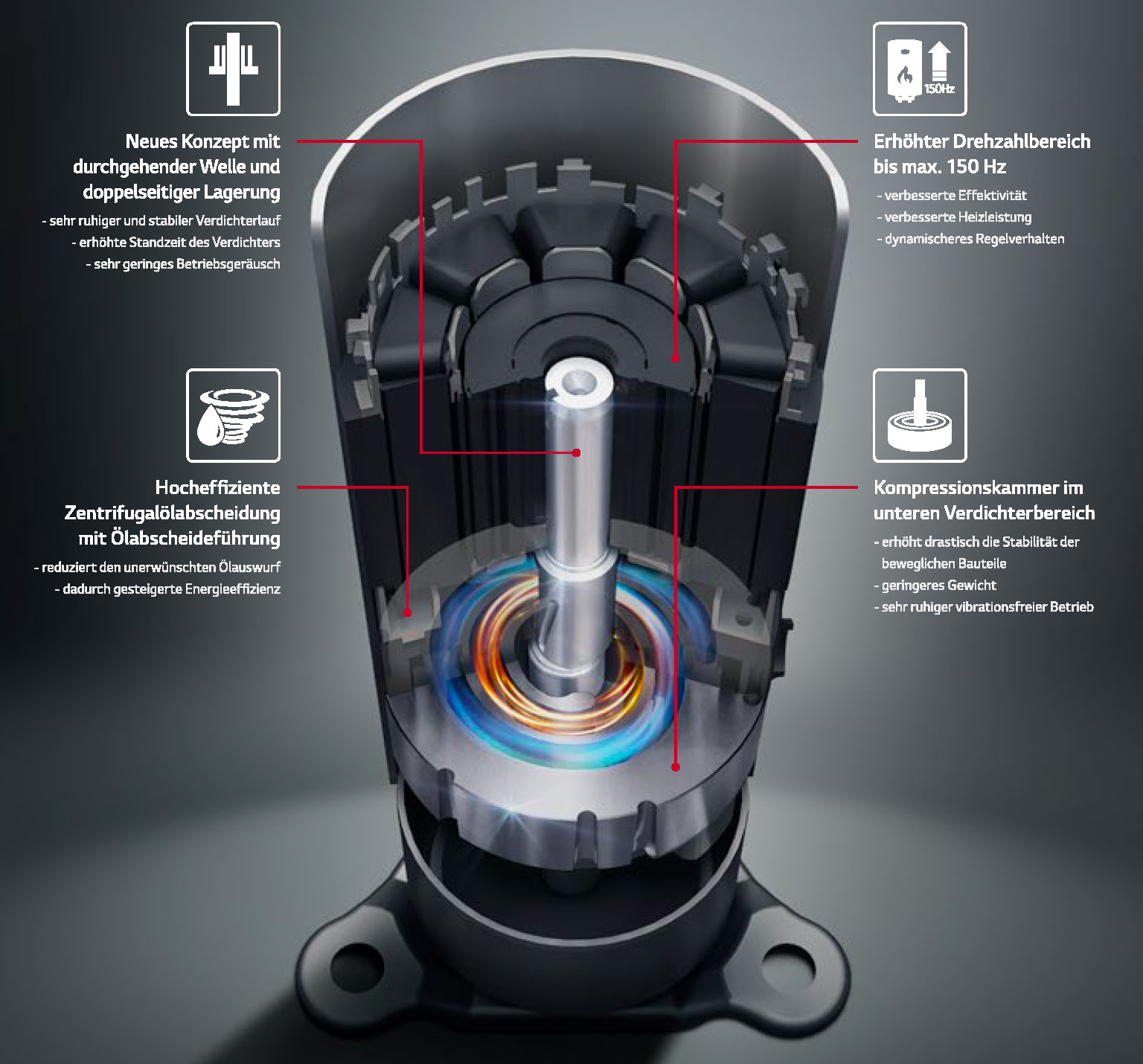

Der neue strukturelle Aufbau beim R1 Verdichter sieht die Positionierung der Kompressionskammer im unteren Segment vor. Dafür hat LG ein Design entwickelt, bei dem die Welle durch die Mitte des Scroll-Verdichtungssegments geführt wird, ohne dessen strukturelle Integrität anzutasten. So wird eine optimale Ölversorgung der kritischen Bereiche mit hoher Reibung gewährleistet.

Anders als konventionelle Scrollverdichter besitzt die Scrollschnecke des R1 zudem keine kreisförmige Bogenform mit gleichbleibendem Durchmesser. Für eine höhere Flexibilität besteht sie dagegen aus zwanzig unterschiedlich geformten Bögen, was mehr Freiheit bietet. Entscheidend bei dieser Konfiguration ist, dass das Kältemittel in einer Ellipse komprimiert wird. Das verhindert, dass die Welle über das Zentrum des Verdichters hinausgeführt werden muss. Bei Abschluss des Kompressionszyklus erhöht sich der Kompressionswinkel, damit das Kältemittel schneller den gewünschten Druck erreicht.

Die Bauform des LG R1 Kompressors eliminiert dabei die Stabilitätsprobleme herkömmlicher Scrollverdichter und sorgt so für einen zuverlässigen und stabilen Betrieb auch bei niedrigen Frequenzen. Damit verhindert LG eine zu starke Beanspruchung verschleißanfälliger Bauteile bei niedriger Teillast. Das erhöht die Lebensdauer des Verdichters und somit auch die des gesamten Gerätes.

Weitere Vorteile des R1: Der neue Kompressor ist 20% leichter als frühere Modelle. Dadurch verringert sich auch das Gewicht der Außengeräte, was die Installation erheblich einfacher macht. Zudem arbeitet der Verdichter in einem sehr breiten Leistungsbereich von 10Hz bis 150Hz und übertrifft dabei klassische Kompressoren deutlich, die maximal eine Frequenz von 100Hz erreichen. Auf diese Weise garantiert der R1 eine gute Energieeffizienz auch bei niedriger Auslastung sowie eine hohe Leistungsfähigkeit bei anspruchsvollen Aufgaben.
