Zewotherm Lambda: Hocheffiziente Wärmepumpe statt alter Ölheizung
Ein in die Jahre gekommenes Mehrfamilienhaus mit zwei Wohneinheiten bekam eine Heizungssanierung verpasst: Reduzierung des Energieverbrauchs, mehr Energieautarkie ohne fossile Brennstoffe und behaglicher Komfort standen ganz obenan bei dem Bauprojekt. Die alte Ölheizung verbrauchte ca. 4000 l Heizöl im Jahr. Das war zu kostenintensiv und nicht mehr zeitgemäß.
ZEWO Lambda EU20L
Man entschied sich aufgrund ihrer hohen Effizienz für die R290-Wärmepumpe ZEWO Lambda EU20L mit A+++ Standard des Systemherstellers Zewotherm. Die Wärmepumpe mit einer Heizleistung bis zu 20 kW wird, wie alle anderen Lambda-Wärmepumpen, in der Manufaktur am rheinland-pfälzischen Zewotherm-Firmensitz in Remagen gefertigt.
Erhältlich sind die Luft-Wasser Wärmepumpen auch in den Ausführungen EU08L mit 2-10 kW, EU10L mit 1,7 - 11,6 kW, EU13L mit 3-15 kW und EU15L mit 4,5-17 kW. Die Inverter-Pumpen erreichen Vorlauftemperaturen bis 70°C ohne Zusatzheizung. Die Geräte sind modulierend, d.h. sie passen sich stufenlos jedem Leistungsbedarf für Heizen, Kühlen und Trinkwassererwärmung an.
Die Pumpen tragen neben dem PLUS X Award-Siegel auch das EHPA-Gütesiegel und sind SG Ready. Die Geräte sind gemäß aktueller BAFA-Richtlinien alle förderfähig und werden dank der Verwendung des Kältemittels R290 sogar um 5% mehr gefördert als Modelle mit R32.
Niedriger Verbrauch
Die neue Anlage muss zwei Heizkreise bedienen: Während in der einen Wohnung eine, im Bodenaufbau eingefräste, Fußbodenheizung verlegt ist, erfolgt die Temperaturregelung in der anderen Wohnung über Heizkörper. Für die hocheffiziente Lambda-Wärmepumpe ist das gut leistbar: Seit Inbetriebnahme der ZEWO Lambda vor 12 Monaten wurden 3800 kW für den kompletten Wasserbedarf (Trinkwasser und Warmwasserbereitung) verbraucht. Zum Vergleich: Der Wettbewerb sieht einen Verbrauch von 5000 kW im Jahr als „normalen Verbrauch“ an. In Prozent ausgedrückt entspricht dies einer Einsparung von 26 Prozent gegenüber marktüblichen Luft-Wasser-Wärmepumpen.
Leise und optisch schön

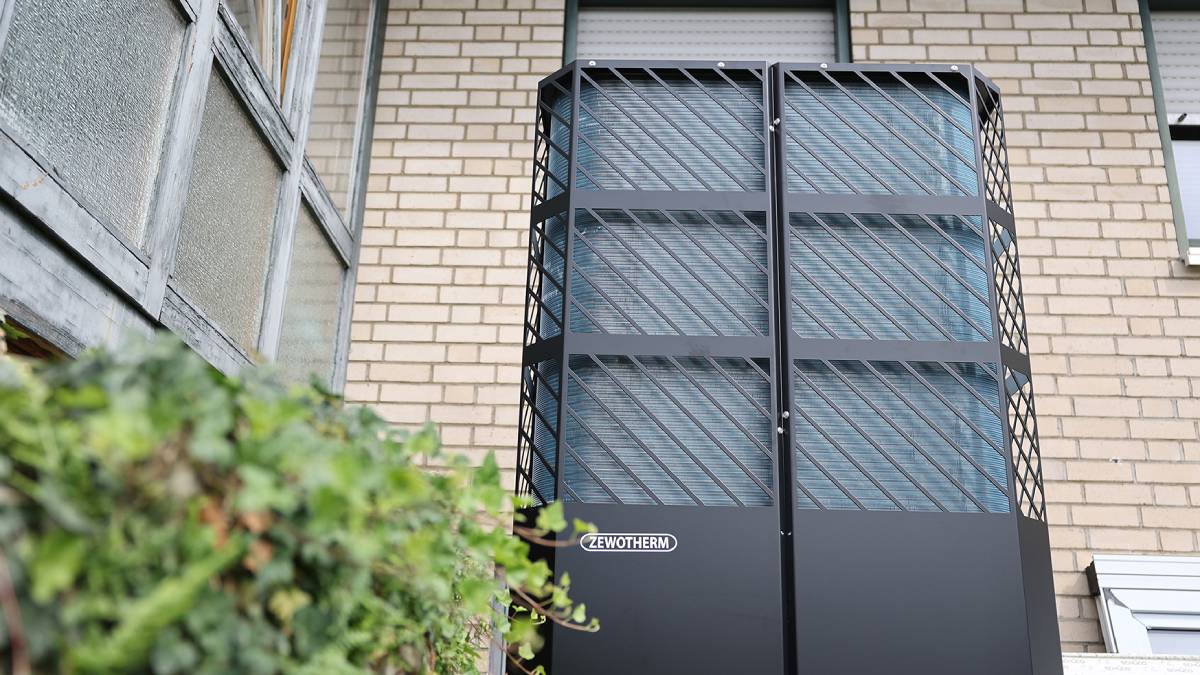

Die Wärmepumpe ist mit einem Schallleistungspegel von 50 db(A) leise. Das kompakte Gerät in Monoblock-Bauweise benötigte nur wenig Platz im Vergleich zu einer Kaskade. Um den individuellen Wünschen des Kunden gerecht zu werden, bietet Zewotherm die Möglichkeit an, das Außengitter der Wärmepumpe in einer speziellen Farbe zu lackieren. Der Kunde entschied sich für die RAL-Farbe 9005 tiefschwarz.
Zwei Speicher
Die Wärmepumpe wird von einer Kombination aus zwei Speichertechniken unterstützt. Ein Speicher ist für den Heizbetrieb zuständig, während der andere die Frischwasserbereitung übernimmt. Jeder Speicher für sich hat ein Fassungsvolumen von 800 Litern. Die Frischwasserbereitung erfolgt über eine Zewotherm Frischwasserstation FW-EZ 60L. Sie versorgt die Wohneinheiten über eine geregelte Speichertechnik mit warmem Wasser.
Die Entscheidung für die 2er-Speicherlösung anstelle einer Wohnungsstation wurde aus technischen Gründen getroffen. So wurde mit den Speichern innerhalb des Objekts eine zentrale Anlage installiert. Diese Variante war im Objekt kostengünstiger und in der Installation mit einem geringeren Aufwand realisierbar. Zudem wird bei einer Frischwasserstation nur das warme Wasser über einen Edelstahlplatten-Wärmetauscher hygienisch rein aus dem Speicher entnommen. Die Zirkulationspumpe sorgt zusätzlich dafür, dass der Nutzer maximalen Komfort hat.
Paket-Lösung

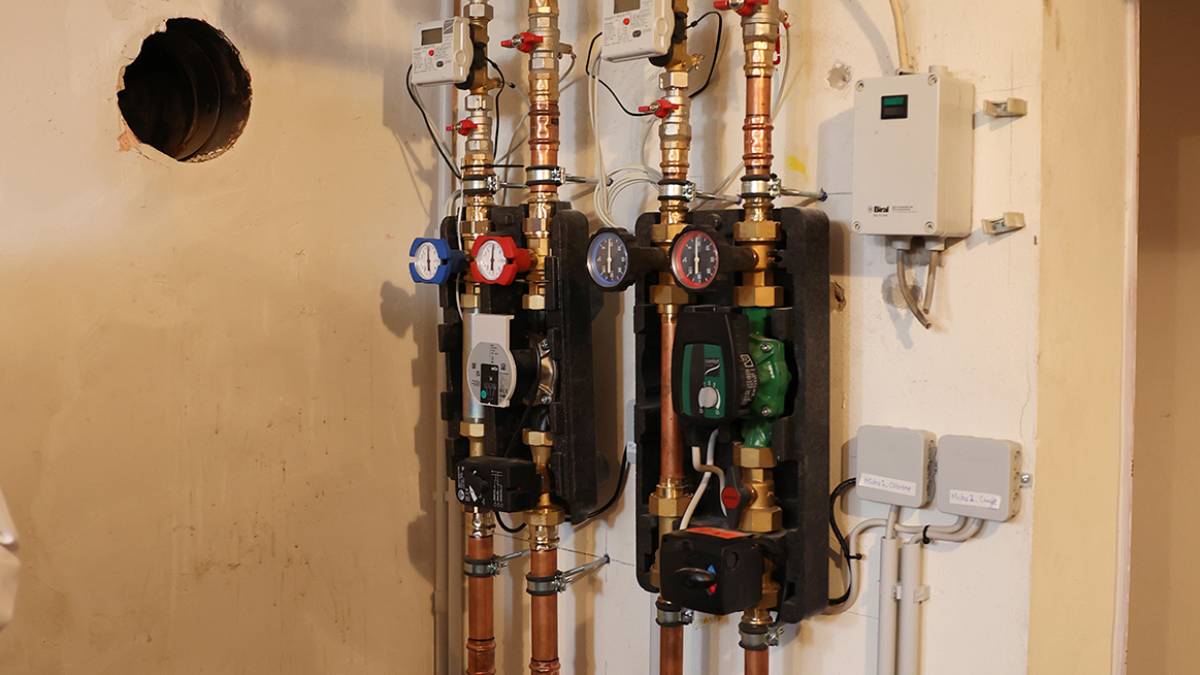

Die Speicher bietet Zewotherm als Paket an, hier bestehend aus der EU20L Lambda Wärmepumpe, zwei Pufferspeichern und der Frischwasserstation. Die vormontierte Frischwasserstation mit Plattenwärmetauscher, ein Steuerungsset, die Pumpengruppen für den gemischten und ungemischten Heizkreis und die Hydraulikstation mit Umwälzpumpe.
Die Hydraulikstation ist mit einer stärkeren Ladepumpe ausgestattet. Dadurch wird sichergestellt, dass im Winter, wenn ein höherer Volumenstrom erforderlich ist, die Abtauphase zuverlässig gewährleistet werden kann. Die Pumpe hat zudem ein PWM-Signalkabel und verfügt über eine Backup-Sicherheitsfunktion in Form eines elektronischen Durchlauferhitzers mit einer Leistung von 6 kW. Zudem ist ein federbelastetes 3-Wege-Ventil integriert, das ein Umschalten zwischen Brauchwasser- und Heizbetrieb ermöglicht.
Steuerung

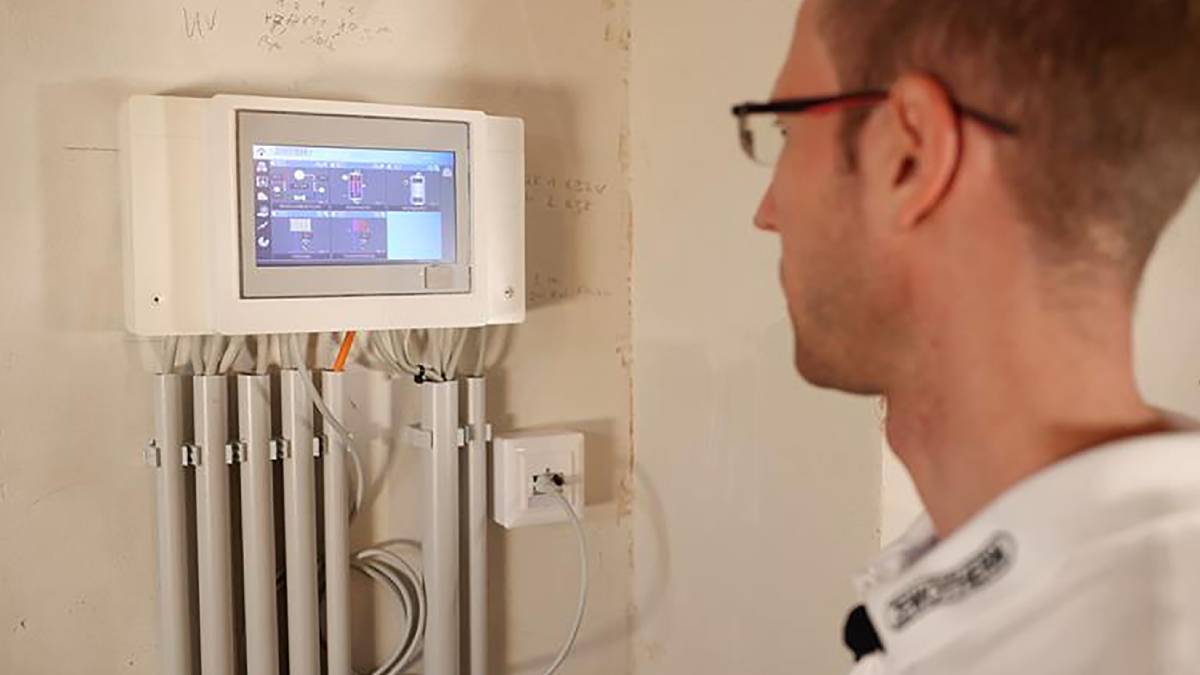

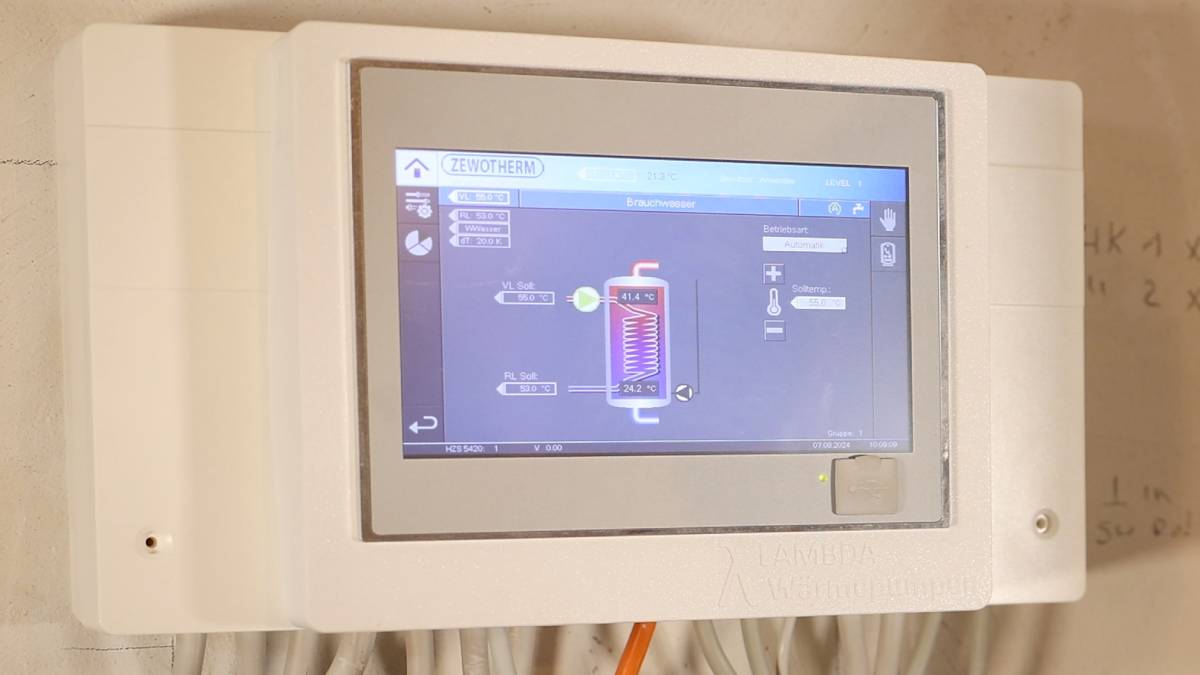

Die Steuerung und Regelung der Anlage erfolgt über eine benutzerfreundliche Web-Portal-Oberfläche oder direkt über das Display an der Wärmepumpe. Eine Kühlfunktion und eine Kaskadenregelung sind standardmäßig in der Steuerung integriert. Eine PV-Anlage kann per Modbus angebunden werden. Im Menü der Steuerung können die Funktionsdaten der Anlage, wie die Temperatur der jeweiligen Speicher und der Betriebsmodus einfach abgelesen werden.
Die Stromaufnahme und die thermische Wärmeaufnahme sowie der Live-COP sind auf den ersten Blick ersichtlich. Für ein Energiemonitoring sind auch ein Wärmemengenzähler und ein Stromzähler serienmäßig integriert.
