Envisys: Sommerlichen Wärmeschutz berechnen

Der Nachweis des sommerlichen Wärmeschutzes gem. EnEV Anlage 1 Ziffer 3 kann in der Energieberatersoftware EVEBI in drei Stufen erfolgen: Ganz einfach durch Berechnung des Sonneneintragskennwertes für einen ausgewählten Raum, umfassend über die Bestimmung des kritischen Raumes durch die Berechnung aller Sonneneintragskennwerte bis hin zur umfassenden dynamischen thermischen Simulation der Räume bzw. des gesamten Gebäudes.

Envisys bietet damit ein weiteres Modul „EVEBI – Sommerlicher Wärmeschutz Simulation“ für die Energieberatersoftware EVEBI an. Berechnet werden die Übertemperaturstunden (Anzahl der Stunden und Kelvin über der maximal erlaubten Raumtemperatur) sowie deren Überschreitungshäufigkeit in Stunden mit überhöhten Raumtemperaturen. Die Berechnung erfolgt gemäß DIN 4108-2 in Anlehnung an die DIN EN ISO 13791.

Zur Berechnung herangezogen werden die Räume mit ihren Begrenzungsflächen (Fenster- und Wandkonstruktionen), die Nutzungsverhältnisse (Lüftung sowie innere Wärmegewinne wie Personen, Beleuchtung, Arbeitsgeräte etc.) sowie das Außenklima (Temperaturen, Strahlung).

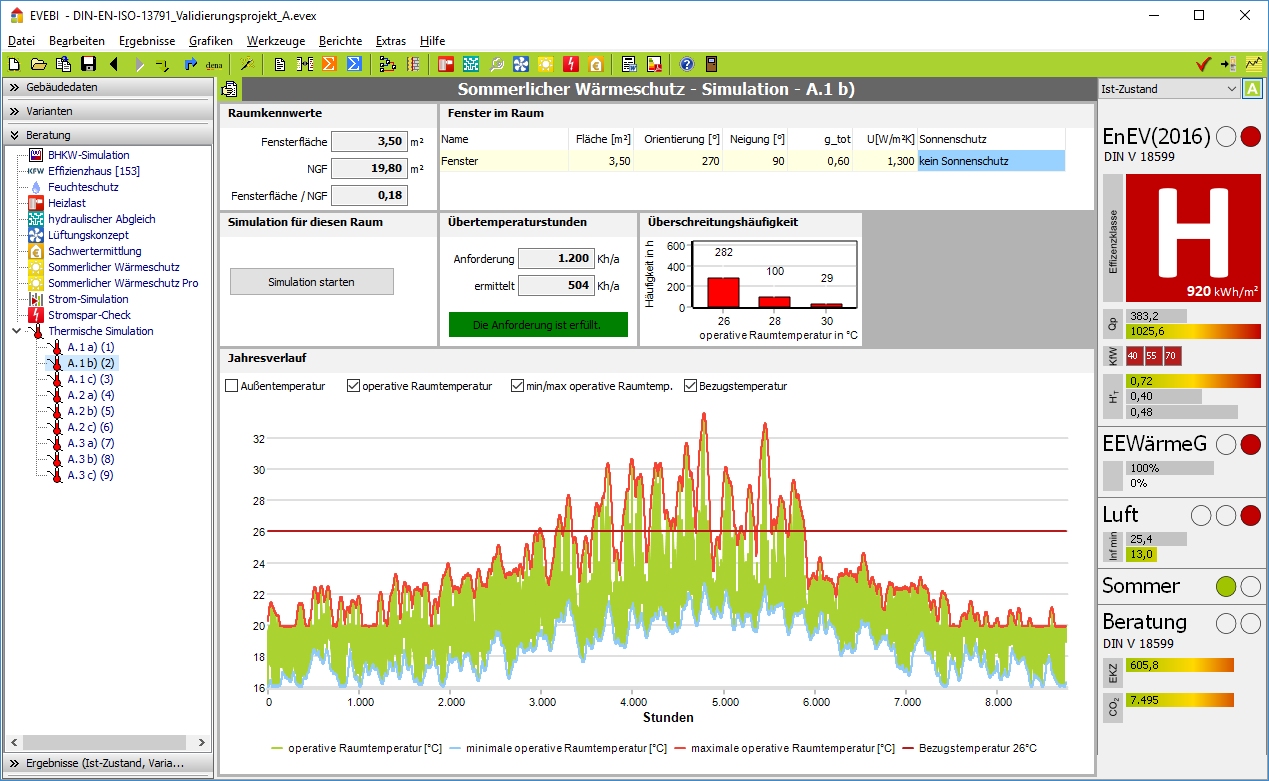

Die Simulation erfolgt raumweise. In einem Diagramm werden die Ergebnisse grafisch dargestellt. Ein ausführlicher Ergebnisbericht zeigt die Gebäude- und Raumdaten, die Randbedingungen und natürlich die Simulationsergebnisse anschaulich.

Wie in EVEBI üblich, beruht die Berechnung auf den bereits eingegebenen Projektdaten, sodass keine Mehreingaben notwendig sind. Die vorgeschriebenen Randbedingungen werden automatisch gesetzt.
