Award 2025: Entwässerungssystem Silent-Pro SuperTube von Geberit
Das hochschallgedämmte Entwässerungssystem Silent-Pro von Geberit wird erweitert. Die neu entwickelte Technologie heißt Silent-Pro SuperTube und ist speziell für mehrgeschossige Gebäude oder Häuser mit mehrfach verzogener Fallleitung entwickelt worden, wo hohe Anforderungen an eine effiziente Planung und Installation sowie Wirtschaftlichkeit zu erfüllen sind. Die SuperTube-Technologie optimiert die Abwasserinstallation hydraulisch und installationstechnisch, sodass die Entwässerung ohne verbotene Anschlusszonen realisiert werden kann. Umgehungsleitungen entfallen und horizontale Leitungen bis sechs Meter (bei DN 100) oder bis vier Meter Länge (bei DN 90) können ohne Gefälle verlegt werden. Geberit leistet mit dieser Produktneuheit einen wichtigen Beitrag zu mehr Effizienz und Wirtschaftlichkeit bei Wohnungsbauprojekten.
In Gebäuden mit Fallleitungslängen von über zehn Metern müssen im Bereich von Fallleitungsverziehungen und beim Übergang einer senkrechten Fallleitung in eine horizontale Leitung Umgehungsleitungen installiert werden. Die Geberit SuperTube-Technologie bewegt sich aufgrund ihres hohen Innovationsgrades außerhalb des Regelwerks, was sie im Markt einzigartig macht. Die hydraulische Leistung und Funktion von Geberit Silent Pro SuperTube wurden durch einen Prüfbericht des TÜV Rheinland LGA Products bestätigt. Dank der strömungsoptimierten Innengeometrie der Silent-Pro SuperTube Formstücke werden keine Umgehungsleitungen mehr benötigt. Die Technologie macht zudem bei einer Länge von bis zu sechs Metern eine Planung oder Installation der horizontalen Leitung ohne Gefälle möglich. Auf diese Weise lässt sich die Deckenhöhe in den Räumen optimal ausnutzen, da der Umlenkungsbogen sehr nah an der Decke installiert werden kann. Vorgeschriebene Mindestraumhöhen können so einfacher eingehalten werden.

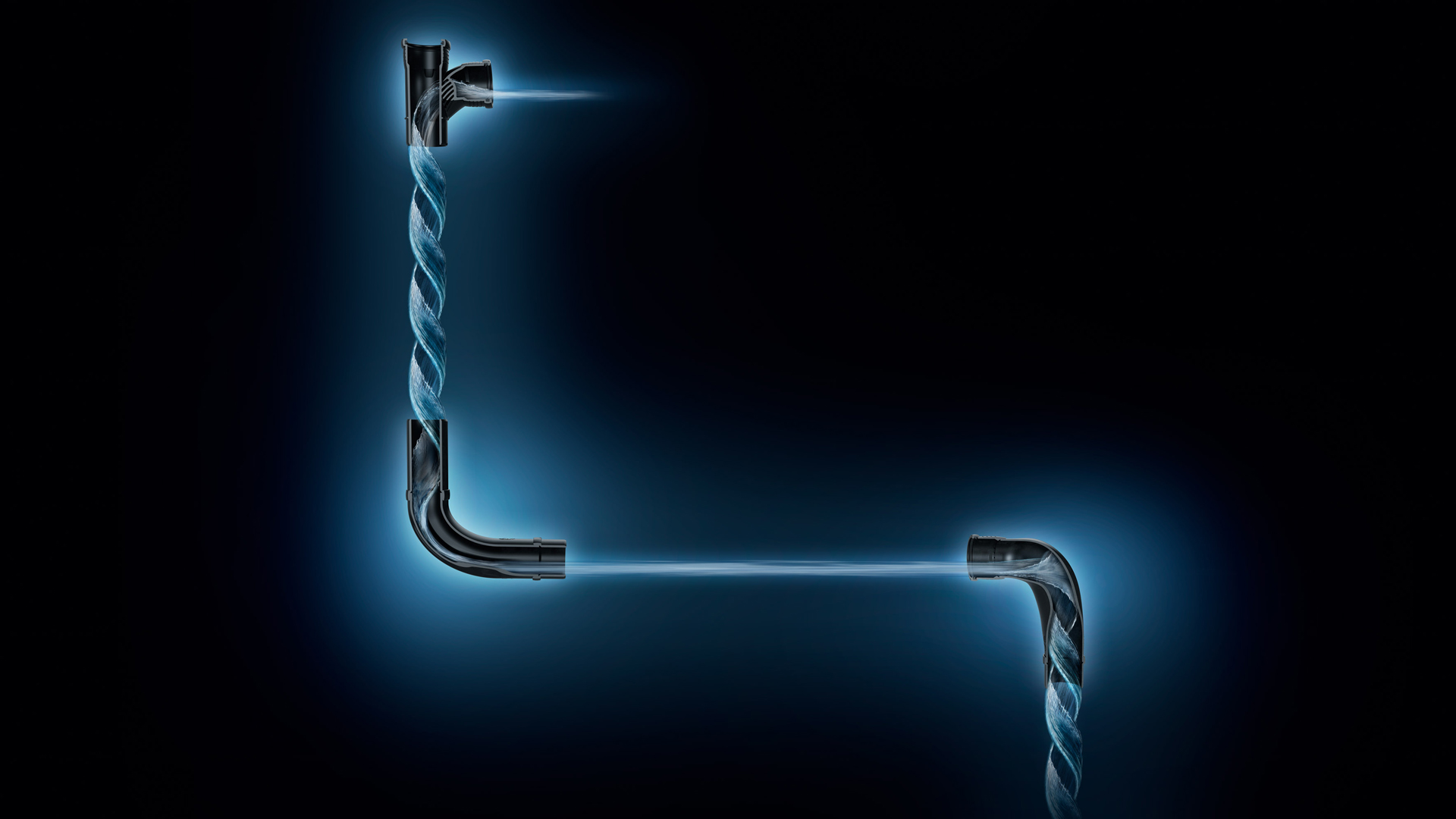

Das System besteht aus nur drei Komponenten. Erstens, dem Geberit Silent-Pro Carve Abzweig: Das Formstück verhindert den hydraulischen Abschluss in der Fallleitung. Indem das zuströmende Abwasser tangential in die Fallleitung eingeleitet wird, bleibt die durchgehende Luftsäule erhalten. Der Geberit Silent-Pro Carve Abzweig erzielt dadurch eine bis zu 15 % höhere Abflussleistung in der Fallleitung im Vergleich zu einem konventionellen Bogenabzweig. Zweitens, der Geberit Silent-Pro BottomTurn Bogen: Die strömungsoptimierte Geometrie stellt sicher, dass die Luftsäule in der Fallleitung nicht unterbrochen wird und die Umlenkung ohne unnötige Energieverluste erfolgt. Der Strömungsteiler lenkt das Abwasser auf die Außenseite des Bogens, wo der Führungskanal die Ringströmung in die horizontale Leitung fließen lässt, ohne dass das Abwasser seitlich aufschwingt. Drittens, der Geberit Silent-Pro Backflip Bogen überführt schließlich die Schichtenströmung erneut in eine Ringströmung. Durch die einzigartige Umlenkung wird der hydraulische Abschluss verhindert.
