Award 2023: Einzelraumregelung Fonterra Heat Control von Viega
Ein Ansatzpunkt zur Reduzierung von Energieverbräuchen ist der hydraulische Abgleich der Wärmeverteilsysteme. Mit der Einzelraumregelung Fonterra Heat Control können diese Einsparungen auch in Bestandsgebäuden, beispielsweise im Geschosswohnungsbau, erzielt werden. Das gilt auch, wenn es keine genauen Kenntnisse über die Rohrlängen oder -dimensionen der einzelnen Heizkreise gibt: Die nachzurüstende Regelung Fonterra Heat Control stellt jeden Heizkreis eines Flächenheizsystems selbsttätig ein. Die Steuersignale dafür liefern der Raumthermostat und Anlegefühler in Vor- und Rücklauf. In Abhängigkeit von den tatsächlichen Wärmelasten wird das Wärmeverteilsystem so permanent hydraulisch abgeglichen. Das sorgt für Energieeinsparungen von bis zu 20 Prozent.

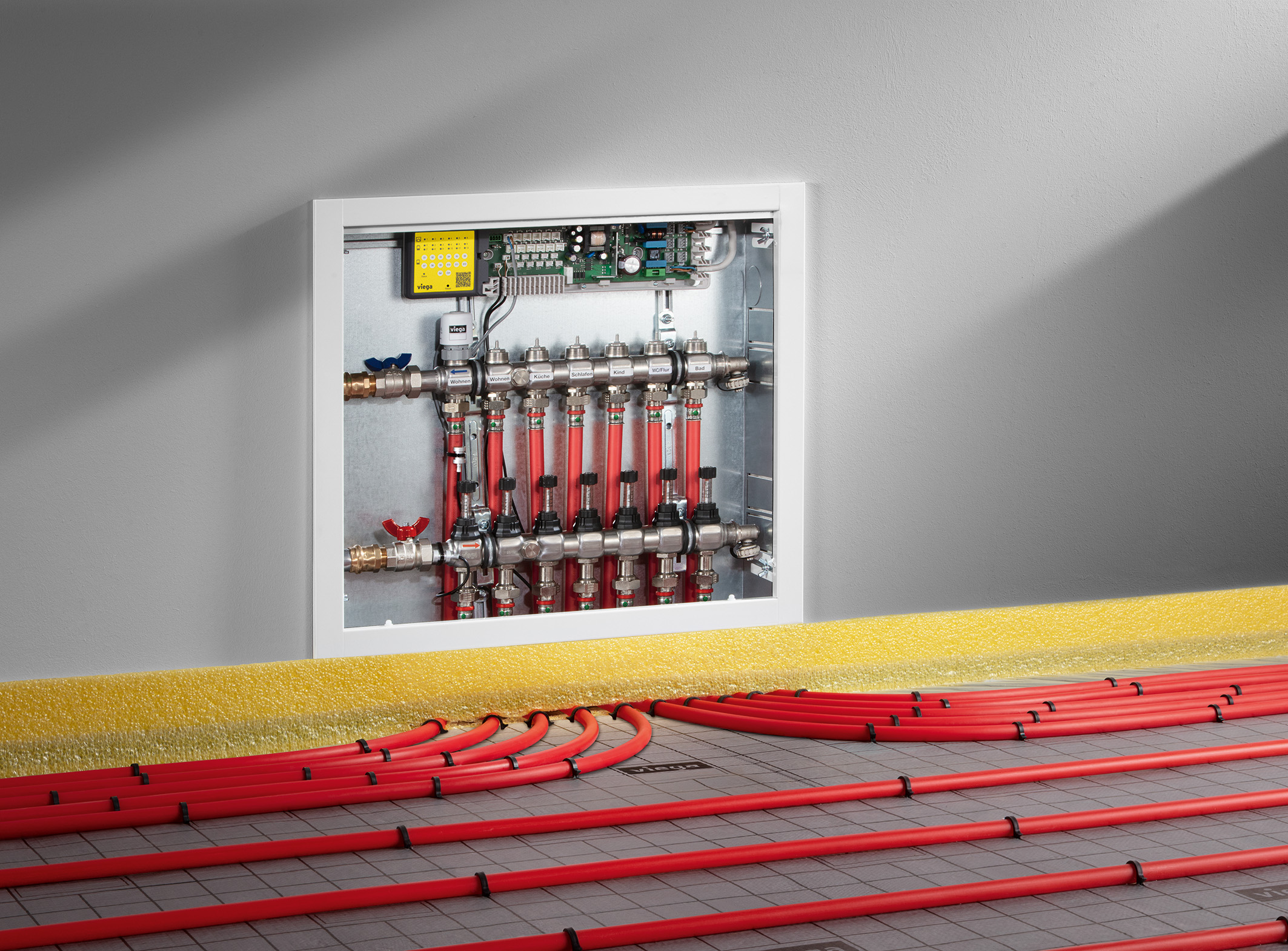

Die steckerfertige Basiseinheit der Fonterra Heat Control wird im Verteilerkasten montiert und mit den Stellventilen der einzelnen Heizkreise verdrahtet. Die Steuerbefehle, wann die Antriebe schließen, kommen von einer Elektronik mit einem speziell für dieses System entwickelten Regelalgorithmus. Die notwendigen Informationen liefern Temperatursensoren, die als Anlegefühler die Temperaturdifferenz vom Vorlauf und von jedem Rücklauf messen, sowie die Schalthysterese der vorhandenen Raumthermostaten. Das sei effizient, da das gesamte System mit geöffneten Ventilen arbeitet und so der Wasserstrom nicht unnötig gebremst wird.
Die Funktion „Temperaturerhalt Boden“ ist gerade bei Wohnungen und Niedrigenergiehäusern mit geringem Wärmebedarf ein wesentliches Komfortmerkmal, weil der Fußboden bei fehlender Wärmeanforderung, also nicht durchströmten Heizkreisen, sonst schnell auskühlt. Das führt häufig zu Beschwerden, obwohl die Raumtemperatur als solche stimmt. Die Einzelraumregelung Fonterra Heat Control hingegen sorgt für eine zeitlich begrenzte Durchströmung der Heizkreise, die den gefühlten „Kälteeffekt“ verhindert.
Viega unterstützt die Inbetriebnahme und die Parametrierung durch den SHK-Handwerker über den browsergestützten Konfigurator Fonterra Heat Control Assistant. Über ein Tastenfeld mit Leuchtdioden können auch an der Basiseinheit selbst die einzelnen Heizkreise den jeweiligen Raumthermostaten zugeordnet werden. Pro Basiseinheit ist die Regelung von bis zu sechs Raumthermostaten und bis zu zwölf Stellantrieben möglich. Welches Gewerk dabei wo tätig werden muss, ist an der Basiseinheit durch eine klare Trennung in der Anordnung der Klemmen ebenfalls erkennbar. Das vereinfacht die Zusammenarbeit zwischen Heizungsbauer und Elektriker. Zusätzlich wirft der Konfigurator einen Belegungsplan aus, nach dem der Elektriker die Verdrahtung vornehmen kann. Sämtliche programmierte Daten werden auf einer USB-Karte gespeichert. Das bringt einen Zeitvorteil bei baugleichen Wohnungen, da immer nur dieser eine Datensatz aufgespielt werden muss. Umgekehrt können die Daten genauso ausgelesen und bei Bedarf per E-Mail zur Analyse an den Viega-Service gesendet werden, falls es in der Wärmeversorgung zu Auffälligkeiten kommen sollte.
